bck信号不正常的维修是一个涉及电子电路诊断与故障排除的系统性工作，需要从信号原理、故障现象入手，结合工具检测和逐步排查来定位问题，以下将从bck信号的基本概念、常见故障原因、维修步骤及注意事项等方面进行详细阐述。
bck信号（Bit Clock Signal）是数字音频传输中的关键时钟信号，用于同步数据传输的节奏，常见于I2S、SPI等通信协议中，当bck信号异常时，可能导致音频无声、杂音、数据传输中断等问题，其故障表现通常包括信号频率偏离正常值、波形畸变、信号幅度不足、信号完全丢失等，维修前需明确设备的工作环境、故障发生条件（如是否特定操作触发）及历史维修记录,这些信息有助于快速缩小故障范围。
故障原因分析
bck信号不正常的根源可归纳为三大类：信号源问题、传输路径问题及接收端问题，信号源问题通常指产生bck信号的芯片或模块故障，如主控芯片、音频编解码器（CODEC）晶振损坏或内部电路异常，导致时钟频率不稳定或无输出，传输路径问题则包括线路连接故障，如排线虚焊、断路、短路，或滤波电容、电阻等元件失效，导致信号衰减或干扰，接收端问题主要是负载能力不足，如后续芯片损坏导致信号反射或阻抗不匹配,以及电源噪声干扰时钟信号的稳定性。
具体到元件层面，常见故障点包括：晶振频率漂移或停振，时钟缓冲器（如74HC04、CD4049）性能退化，耦合电容漏电或失效，PCB走线腐蚀或虚焊，以及电源供电电压异常（如时钟供电电压偏低或纹波过大），软件层面的问题，如驱动程序错误、配置参数不当，也可能导致bck信号逻辑异常,尤其在嵌入式系统中较为常见。

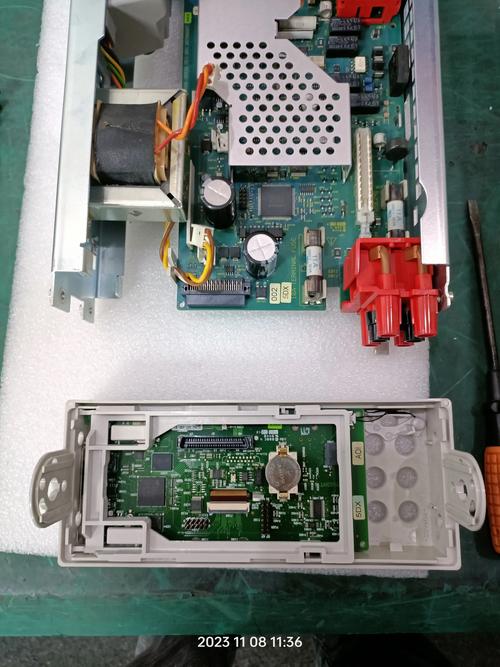

维修步骤与工具使用
维修bck信号故障需遵循“先软后硬、先外后内”的原则，结合示波器、万用表、信号发生器等工具进行检测。
-
初步检查与软件排查
首先观察设备外观，检查接口是否松动、元件有无烧焦或明显损坏，通过软件检测工具（如音频分析仪或设备自检程序）读取bck信号的实时参数，确认故障现象，若为软件问题，尝试更新驱动、恢复默认设置或重新刷写固件，排除软件因素后,进入硬件检测阶段。 -
信号源检测
使用示波器测量bck信号源（如晶振输出端或时钟芯片引脚）的波形，正常情况下，bck信号应为方波，频率符合设计规格（如44.1kHz、48kHz等），幅度接近供电电压（如3.3V或5V），若频率异常，需检查晶振是否损坏，可用替换法验证；若无波形输出，则检查时钟芯片的供电、使能信号及外围电路，重点测量晶振两端有无起振电压（通常为0.5V~1V）。 -
传输路径检测
沿bck信号的传输路径（从源端到接收端）分段检测，排查线路故障，使用万用表测量线路通断，排除断路或短路；用示波器观察信号经过滤波电容、电阻后的波形变化，若幅度衰减明显，可能是电容漏电或电阻阻值偏移，对于高频信号，还需注意PCB走线是否过长或受干扰,必要时增加屏蔽措施或更换短而直的排线。 -
接收端与负载检测
测量接收端芯片的输入阻抗是否匹配，若阻抗不匹配会导致信号反射，检查接收端芯片的供电及使能信号是否正常，排除芯片损坏的可能性，若信号在接收端消失，可能是负载过重,可尝试断开后续电路观察信号是否恢复。 -
电源与地线检查
电源噪声是时钟信号的常见干扰源，需用示波器测量时钟供电引脚的电压纹波，若纹波过大（超过50mV），需检查滤波电容（如104陶瓷电容、电解电容）是否失效或更换低噪声LDO，确保地线连接良好,避免地线阻抗过大导致信号耦合噪声。
维修注意事项
- 安全防护：维修前务必断电，避免短路或触电风险；使用防静电设备，防止静电敏感元件（如CMOS芯片）损坏。
- 工具校准：示波器探头需校准，确保测量准确；高频信号检测时，使用10:1探头以减少负载效应。
- 逐步验证：更换元件前先确认故障点，避免盲目替换；对于多层PCB板，若无法直接检测，可借助于飞线或测试点进行间接测量。
- 文档记录：记录检测数据、更换元件型号及维修过程,便于后续故障复盘。
相关问答FAQs
Q1：bck信号频率偏低但波形正常，可能是什么原因？
A：频率偏低通常与晶振或时钟电路相关，首先检查晶振的负载电容是否匹配（容值偏大可能导致频率下降），其次测量时钟芯片的供电电压是否稳定（电压偏低可能影响振荡频率），最后排查晶振本身是否老化或性能不良,可通过替换同规格晶振验证。
Q2：维修时发现bck信号有高频毛刺，如何解决？
A：高频毛刺多为干扰或信号质量问题，首先检查bck信号走线是否靠近高频线（如开关电源线、数据线），尽量远离或增加地线隔离；其次在信号源端或接收端并联小电容（如10pF~100pF）滤波，但需注意电容值过大会影响信号边沿速度；最后检查电源地线是否干净，可在时钟芯片供电端增加磁珠或π型滤波电路抑制电源噪声。
