磁场定向控制（Field-Oriented Control, FOC）是一种先进的电机控制技术，其核心思想是通过坐标变换将电机定子电流分解为励磁分量和转矩分量，并分别进行独立控制，从而实现对电机转矩和磁场的精确调节，与传统的方波控制或六步换相控制相比，FOC技术能够显著提升电机的动态响应速度、控制精度和运行效率,尤其在高性能应用场景中表现出明显优势。
磁场定向技术的基本原理
FOC的理论基础基于交流电机的数学模型，通过克拉克（Clarke）变换和帕克（Park）变换，将三相静止坐标系下的交流量转换为两相旋转坐标系下的直流量，具体而言，克拉克变换将三相定子电流（Ia、Ib、Ic）转换为两相静止坐标系下的电流分量（Iα、Iβ），而帕克变换则进一步将静止坐标系下的电流转换为转子磁场定向的旋转坐标系下的励磁电流（Id）和转矩电流（Iq）。
在理想情况下，励磁电流（Id）仅产生电机磁场，转矩电流（Iq）仅产生电磁转矩，两者在解耦后可独立控制，通过调节Id和Iq，即可实现对电机磁场和转矩的精确控制，类似于直流电机的励磁绕组和电枢绕组的独立控制方式，这种解耦特性是FOC高性能控制的核心,使得交流电机能够具备与直流电机相当的动态响应特性。
磁场定向技术的关键环节
FOC的实现包含多个关键环节，各环节的精度和实时性直接影响控制效果：
-
电流检测与采样
需要通过霍尔传感器或电流采样电阻实时检测电机三相定子电流，经模数转换（ADC）后输入控制器，采样精度和频率是影响控制性能的重要因素，通常需要10kHz以上的采样频率以确保电流信号的准确性。
（图片来源网络，侵删） -
坐标变换
包括克拉克变换和帕克变换，克拉克变换将三相电流转换为两相静止坐标系电流，帕克变换则结合转子位置信息（通过编码器或旋转变压器获取）将静止坐标系电流转换为旋转坐标系下的Id和Iq，坐标变换的准确性依赖于转子位置检测的精度，位置误差会导致磁场定向偏差，进而影响控制性能。 -
PI调节器
在旋转坐标系下，分别设置Id和Iq的PI调节器，通过闭环控制将Id和Iq的实际值与参考值进行比较，输出电压指令，Id的参考值通常设为0（以实现弱磁控制或最大转矩电流比控制），Iq的参考值则根据转矩指令设定，PI参数的整定是控制系统的设计重点，需兼顾响应速度和稳定性。 -
逆坐标变换与PWM调制
将PI调节器输出的旋转坐标系电压指令通过逆帕克变换和逆克拉克变换转换为两相静止坐标系下的电压分量，再通过空间矢量脉宽调制（SVPWM）技术生成驱动逆变器开关管的PWM信号，从而控制电机定子电流的幅值和相位。
磁场定向技术的优势与应用场景
与传统控制方式相比，FOC技术具有以下显著优势：
- 高动态响应：通过Id和Iq的独立控制，转矩响应时间可缩短至毫秒级，满足快速启停、负载突变等场景需求。
- 高效率：通过精确控制磁场电流，减少电机铁损和铜损，尤其在部分负载下效率提升显著。
- 低噪声与低振动：正弦波电流驱动使电机转矩脉动大幅降低，运行更平稳，适用于对噪音敏感的场合（如家用电器、医疗设备）。
- 宽范围调速：结合弱磁控制，可在高速区域保持恒功率输出，拓展电机的调速范围。

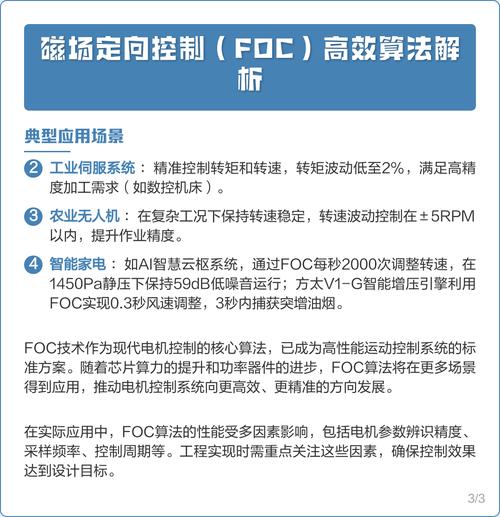

基于上述优势，FOC技术广泛应用于新能源汽车驱动电机、工业伺服系统、变频空调、无人机电机、高端数控机床等领域，在新能源汽车中，FOC技术可实现电机的高效扭矩输出和精确转速控制，提升续航里程和驾驶体验；在工业伺服系统中，FOC技术的高精度定位能力满足机器人、自动化设备等对动态性能的严苛要求。
磁场定向技术的挑战与发展趋势
尽管FOC技术优势显著，但在实际应用中仍面临一些挑战：
- 算法复杂度高：需要实时完成坐标变换、PI调节、SVPWM等复杂计算，对控制器处理能力要求较高。
- 参数敏感性：电机电阻、电感等参数的变化会影响控制精度，尤其在低温或高速工况下，参数漂移可能导致性能下降。
- 成本与硬件依赖：高精度电流传感器和位置传感器的增加了系统成本，而无传感器FOC技术（通过估算转子位置）虽可降低成本，但算法复杂度和精度仍需提升。
FOC技术的发展趋势主要包括：
- 无传感器化：结合模型参考自适应（MRAS）、扩展卡尔曼滤波（EKF）等技术实现转子位置估算，降低硬件成本。
- 数字化与智能化：基于高性能微控制器（MCU）或数字信号处理器（DSP）实现复杂算法，并通过人工智能（AI）技术优化PI参数自适应整定。
- 集成化与模块化：将FOC算法与功率器件集成，开发高度集成的电机驱动模块，简化系统设计。
相关问答FAQs
Q1：FOC技术与传统方波控制（如六步换相）的主要区别是什么？
A1：FOC技术与传统方波控制的核心区别在于电流控制方式和磁场解耦能力，方波控制通过离散的六步换相方式驱动电机，电流为方波，转矩脉动较大，动态响应慢，且无法实现磁场与转矩的独立控制；而FOC技术通过坐标变换将三相交流电流转换为直流量，实现Id和Iq的解耦控制，电流为正弦波，转矩脉动小，动态响应快，效率更高，尤其适合高性能应用场景。
Q2：无传感器FOC技术相比有传感器FOC有哪些优缺点？
A2：无传感器FOC技术的优点在于：① 降低成本，无需安装编码器或霍尔传感器；② 提高系统可靠性，减少传感器故障风险；③ 简化电机结构，适用于紧凑型设计，缺点包括：① 低速或零速时转子位置估算精度较低，影响启动性能；② 算法复杂度高，对控制器处理能力要求高；③ 在负载突变或高速工况下，易出现估算偏差，导致控制稳定性下降，无传感器FOC更适用于成本敏感、中低速性能要求不高的场景，而有传感器FOC则仍主导高性能、高精度应用领域。
