故障原因分析（从易到难）
-
外部连接问题（最常见）
（图片来源网络，侵删）- AV线损坏：AV线内部断线，特别是经常弯折的插头根部。
- 设备问题：连接的DVD机、游戏机、机顶盒等设备本身的AV输出有问题。
- 接口氧化/接触不良：电视机的AV接口内部金属片氧化或松动，导致接触不良。
-
电视机内部问题
- AV接口本身损坏：接口内部的焊接点脱焊，或者接口插座本身物理损坏。
- AV信号切换电路故障：CRT电视有一个“信号源切换”电路（通常由一个多路电子开关芯片，如HEF4052、HEF4053等组成），负责在TV、AV、S-Video等信号源之间切换，这个芯片或其外围电路损坏，会导致AV信号无法进入后续处理电路。
- AV信号处理电路故障：AV信号（特别是Y/C信号，即亮度和色度）需要经过一系列放大和滤波处理，相关电容、电阻或三极管损坏，也会导致无信号。
- TV/AV切换控制电路故障：CPU（中央处理器）没有发出正确的切换指令，导致电视始终工作在TV模式。
自我排查与维修步骤（请务必在断电后操作！）
第一步：基础排查（零成本，安全）
- 更换AV线：找一根确定是好的AV线（比如用在其他电视或设备上能正常使用的）来测试。
- 更换信号源设备：把你的DVD机换成别的设备（比如另一台DVD机、游戏机），或者把你的AV线接到别的电视上，判断是线的问题、设备的问题还是电视的问题。
- 清洁接口：断开电视电源，用手电筒照进AV接口，观察里面是否有明显的污垢或氧化（发绿、发黑），可以用高纯度酒精和棉签轻轻擦拭接口内部的金属触片，等待酒精完全挥发后再通电测试。
如果以上三步都无法解决问题,那么故障很可能在电视机内部。
第二步：打开机箱进行内部检查（需要一定动手能力）
⚠️ 重要安全警告：
- 务必断开电源并拔下电源线！
- CRT电视内部有高压包,即使在断电后，其电容中仍可能储存有致命的高压电。非专业人士切勿触碰高压包附近元件和显像管后颈的金属部分！
- 操作时最好在干燥、绝缘的环境下进行。
操作步骤：
（图片来源网络，侵删）

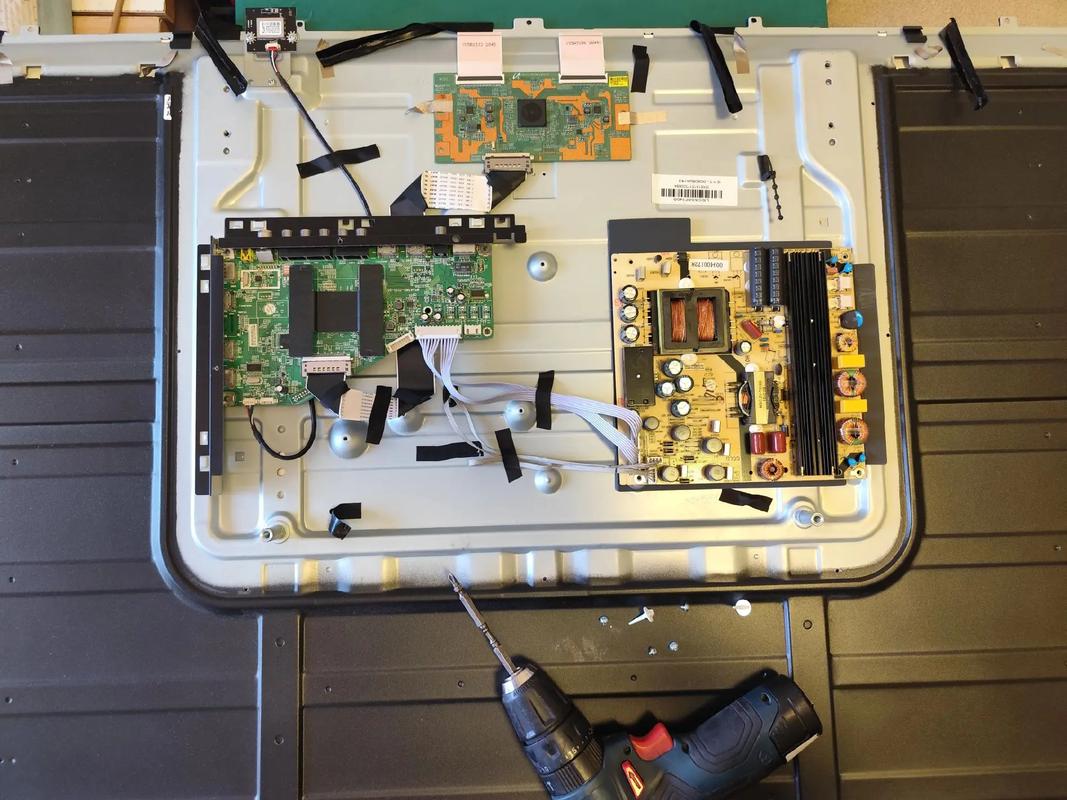

- 打开后盖：找到电视机的后盖螺丝，将其取下，小心地打开后盖。
- 定位AV接口：在电视主板上找到AV接口（通常是一排红、白、黄、S端子的焊接点或一个小的插座）。
- 检查接口焊接点：用放大镜仔细观察AV接口焊接到主板上的焊点，看是否有虚焊、脱焊的情况，这是非常常见的故障点，因为插拔插头会导致焊点受力，可以用电烙铁和焊锡丝将焊点重新熔焊一遍（即“补焊”）。
- 测量接口电压：如果你有万用表，可以在通电状态下（注意安全！），测量AV接口对应引脚的电压。
- AV黄口（视频）：正常工作时应有约1V左右的峰峰值交流信号（用交流档测量）。
- AV红/白口（音频）：正常工作时应有几百毫伏的交流信号。
- 如果接口有输入信号,但测量不到任何电压，说明信号没有进来，问题可能在切换电路之前。
- 追踪信号路径：
- 从AV接口出发,沿着电路板上连接的铜箔或排线，找到它连接到的多路电子开关芯片（型号通常上面有HEF4052/4053等字样）。
- 检查这个芯片的供电脚（通常是VCC和GND）是否有正常的电压（5V或+12V）。
- 检查CPU给这个芯片的切换控制脚（通常有A0, A1, A2等）是否有高低电平变化，当你在电视上按“AV/TV”键时，这些引脚的电压应该会跳动，如果电压不正常，可能是CPU或控制线路有问题。
- 检查后续电路：如果切换芯片有正常的输出信号，但屏幕上依然没图像，那么问题可能出在切换芯片之后的视频/音频放大电路上，需要检查相关的耦合电容、电阻、三极管等元件是否损坏，这需要更专业的电子知识和测量工具（如示波器）。
维修方案选择
根据你的排查结果,可以选择以下方案：
方案A：自己动手维修（成本低，有成就感）
- 适用情况：你发现是接口虚焊。
- 操作：购买一把功率适中的电烙铁（30W-40W），焊锡丝，松香，将接口的焊点全部重新熔焊一遍即可，这是最常见的DIY修复点。
- 适用情况：你发现是某个电容或电阻损坏。
- 操作：如果你有电子基础，可以用万用表测量怀疑的元件，找到损坏的，然后用电烙铁拆下并更换同型号的新元件。
方案B：寻求专业维修
- 适用情况：
- 你不具备电子维修知识和工具。
- 打开机箱后,发现电路复杂，无法定位故障点。
- 故障点在核心芯片（如切换芯片、CPU）上，维修难度大，且需要专业设备。
- 操作：
- 拍下电视机的型号和故障现象。
- 在你所在的城市寻找专门维修老式电视或家电的店铺,可以问问小区的电器维修店，或者在网上搜索“CRT电视维修”。
- 联系维修师傅,描述你的问题，询问上门检测和维修的大致费用。
- 维修费用预估：对于CRT电视，如果只是接口或简单电路问题，维修费通常在 50-150元 之间，如果需要更换主板或核心芯片，费用可能会更高，需要谨慎考虑，因为有时维修费可能接近甚至超过一台二手CRT电视的价格。
方案C：放弃维修，更换设备
- 适用情况：
- 电视机本身已经很老旧,其他功能（如显像管老化导致亮度低、色彩差）也出现问题。
- 维修费用过高,不划算。
- 你想体验更好的画质和功能。
- 操作：可以考虑购买一台新的液晶或LED电视，现在市面上有很多价格实惠、功能齐全的小尺寸电视，可以完美替代老式CRT。
- 先排除外部因素：换线、换设备、清洁接口。
- 再考虑内部问题：重点检查AV接口焊点是否虚焊，这是最容易修复的。
- 谨慎处理：内部电路复杂，涉及高压，没有把握就千万不要乱动。
- 权衡利弊：对于老旧的CRT电视，如果维修费超过100元，或者你追求更好的使用体验，直接换新可能是更明智的选择。
