第一部分：故障现象判断（如何确定是背光问题）
在拆机之前,请先确认电视是否真的出现了背光故障，背光故障通常有以下几种典型现象：
（图片来源网络，侵删）
-
黑屏/无图像，但有声音：
- 表现： 电视开机后，能听到声音（如开机音乐、换台声音），但屏幕是全黑的，用手电筒贴近屏幕斜着照射，能看到非常暗淡、模糊的图像。
- 原因： 这是最典型的背光故障，主板或T-CON板发出了图像信号，但负责发光的LED灯条没有工作。
-
屏幕一侧或局部区域发暗、有光带：
- 表现： 屏幕可以正常显示，但某一侧或某个区域比其他地方暗很多，或者出现一道竖直或水平的光带。
- 原因： 该区域的LED灯珠或其供电电路（通常在灯条上）损坏。
-
屏幕出现“亮点”或“黑点”：
- 表现： 屏幕上有一个或多个持续发光的亮点（在黑色背景下尤其明显），或者一个不发光的黑点。
- 原因： 这是单个LED灯珠损坏（击穿短路或开路）。
-
屏幕闪烁，亮度不稳定：
（图片来源网络，侵删）- 表现： 屏幕忽明忽暗，或者有规律的闪烁，但图像内容正常。
- 原因： 背光驱动板（通常称为“恒流板”或“背光板”）工作不稳定，或者供电电压有问题。
第二部分：维修准备与安全须知
⚠️ 安全警告：
- 断电操作： 维修前务必拔掉电视电源线，并等待至少5-10分钟，让内部大电容完全放电，即使断电，背光板上仍可能存在高压，非常危险！
- 防止静电： 维修前请触摸金属物体释放静电，佩戴防静电手环，静电可能会击穿精密的电子元件。
- 专业工具： 准备好合适的螺丝刀、万用表、镊子、电烙铁、焊锡、吸锡器等工具。
🛠️ 所需工具和备件：
- 工具：
- 螺丝刀套装（十字、一字、内六角）
- 万用表（必备，用于测量电压和电阻）
- 防静电手环
- 电烙铁、焊锡、松香、吸锡器
- 剥线钳、尖嘴钳
- 绝缘胶带、热缩管
- 备件（根据故障判断准备）：
- LED灯条： 这是最常见的故障点，购买时务必确认型号兼容，最好是从旧电视上拆下来的原装灯条，或购买质量可靠的替换品。
- 背光驱动板（恒流板）： 如果判断是驱动板故障，则需要更换整个板子。
- 高压排线： 有时排线接触不良或损坏也会导致黑屏。
- 主板/T-CON板： 极少数情况下，主板未输出背光开启信号或T-CON板故障也会导致类似现象，需作为最后排查项。
第三部分：详细维修步骤
拆机
- 准备工作： 在桌上铺上软布或毛巾，防止刮伤电视屏幕和后盖，将电视屏幕朝下放置。
- 拆卸后盖：
- 拧下电视背部所有的螺丝（注意有些隐藏在标签或脚垫下）。
- 用薄塑料撬片或薄卡片沿后盖边缘小心地撬开卡扣,慢慢分离后盖和屏幕边框，动作要轻柔，避免卡扣断裂。
- 断开排线：

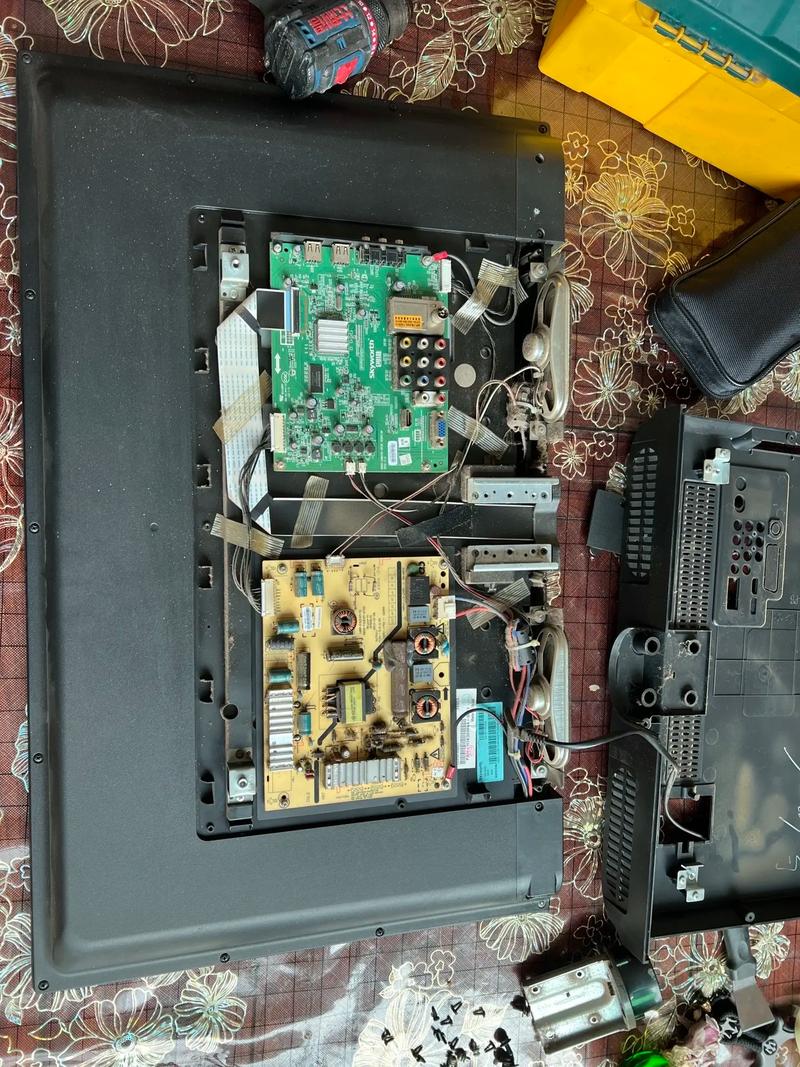

- 拆下后盖后,你会看到一块主板（信号板）和一块背光驱动板。
- 小心地将连接到屏幕的LVDS排线（传输图像信号）和连接到背光驱动板的高压排线（传输背光信号和电源）拔下，拔排线时，要捏住塑料卡扣，垂直向上拔出，不要直接拉扯线缆。
定位故障点（核心步骤）
这是维修中最关键的一步,我们需要确定是灯条坏了，还是背光驱动板坏了。
方法：电压测量法（推荐）
（图片来源网络，侵删）
-
连接背光板：
- 将电视后盖装回一部分,或用胶带固定，以便于操作。
- 只连接背光驱动板的电源线和高压排线（通往屏幕的线）。
- 不要连接主板！ 我们需要独立测试背光板。
- 找到电视主板上的24V电源接口（通常是一个白色或黑色的4针或6针接口），将其与背光驱动板上的电源输入口连接好。
- 找到电视主板上的背光开关接口（通常是2-3针，标记为BL-ON或BL-ON/OFF），将其连接到背光驱动板对应接口，这个信号是告诉背光板“开始工作”的开关。
-
通电测试：
- 再次确认所有连接无误后,插上电视电源线。
- 背光驱动板应该会立即开始工作,屏幕亮起，如果屏幕亮了，说明背光驱动板是好的，问题出在LED灯条上。
-
判断灯条故障：
- 如果屏幕没有亮，说明背光板或灯条有问题。
- 用万用表的直流电压档，测量背光驱动板输出到灯条的电压端子（通常是标注着V+和V-的金属触点或插头）。
- 有电压输出： 如果测量到有大约30-80V的直流电压（具体电压取决于灯条长度和设计），但屏幕不亮，那么100%是LED灯条损坏。
- 无电压输出： 如果测量不到电压，或者电压异常低，那么问题出在背光驱动板本身。
具体维修操作
情况A：LED灯条损坏（最常见）

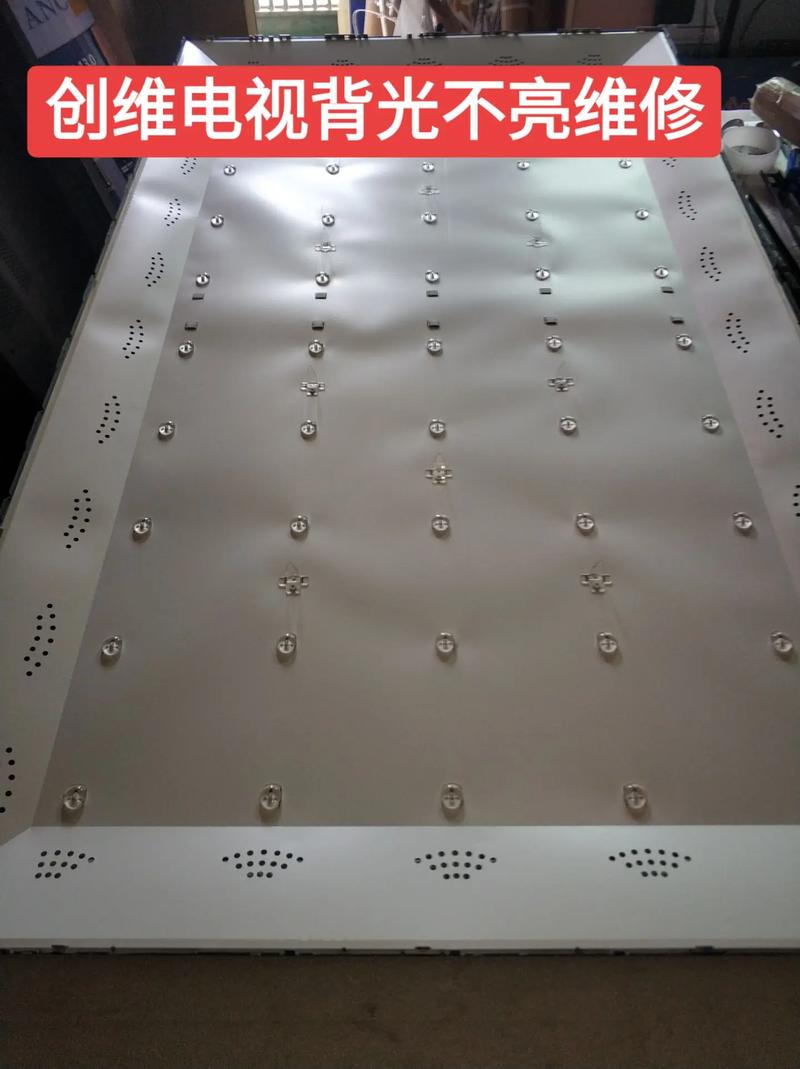

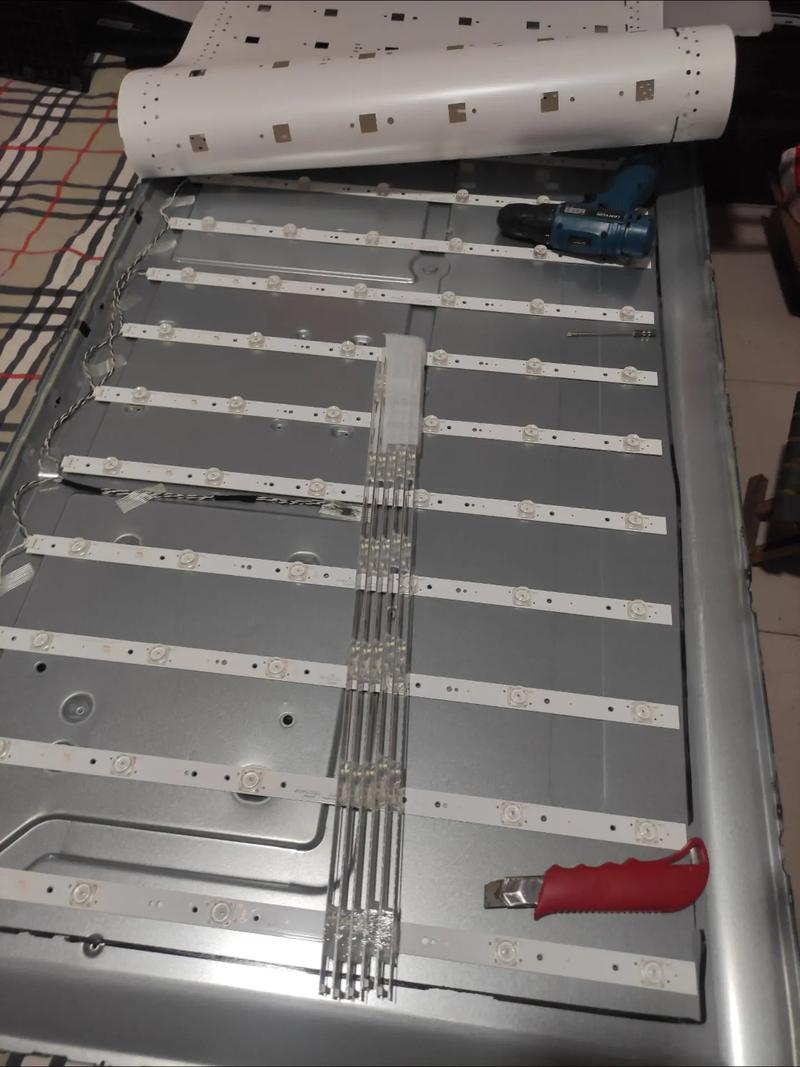

- 找到损坏的灯条：
- 电视的LED灯条通常安装在屏幕的四周（上、下、左、右四条）。
- 拧下固定灯条的螺丝,小心地将灯条从屏幕边框的导光板上取下来，注意不要弄弯灯条上的灯珠。
- 找到损坏的灯珠：
- 将灯条连接到好的背光驱动板上（或者直接用维修电源供电），通电测试。
- 仔细观察,找到不亮或异常的灯珠，你也可以用万用表的二极管档，表笔接触灯珠两极，如果读数无穷大或异常，说明灯珠已损坏。
- 维修灯条（两种方法）：
- 更换整个灯条（推荐）
- 这是最简单、最可靠的方法，在网上搜索“创维42E610G 背光板”或“42E610G LED灯条”，购买匹配的替换灯条。
- 将新灯条安装回去,按照之前的步骤反向操作，即可修复。
- 更换损坏的灯珠（适合动手能力强的用户）
- 需要用电烙铁将损坏的灯珠焊下来。
- 找到相同型号、相同规格的LED灯珠（通常型号是3528或5630，注意正负极）。
- 用烙铁将新灯珠焊回原位,注意焊接速度要快，避免烫坏电路板，焊好后用万用表测量一下是否通路。
- 更换整个灯条（推荐）
- 测试与安装： 将修复好的灯条装回电视，通电测试，如果正常，再重新装好所有排线和后盖。
情况B：背光驱动板损坏
- 故障定位： 通过步骤二的测试，已确定是背光板无电压输出。
- 维修或更换：
- 维修： 背光板维修难度较高，需要一定的电子电路知识，通常是里面的驱动IC（如OZ9976GN等）、MOS管或贴片电阻/电容烧毁，需要用万用表测量，找到损坏元件并更换，对于普通用户，不推荐自行维修。
- 更换（推荐）： 这是最直接有效的方法，在网上搜索
