由于版权保护的原因，任何教材的完整、官方课后答案都不会在网络上被免费、公开地提供。 任何声称可以提供全套免费答案的网站或个人都可能存在风险，例如包含病毒、诱导付费或信息不准确。
我可以为您提供比“直接抄答案”更有价值的帮助，我将为您梳理这门课程的核心知识点、典型题型和解题思路，并提供一些经典例题的详细解答，这不仅能帮您完成作业,更能真正掌握这门课程的知识。
《电气测试技术》核心知识体系概览
这门课程主要围绕如何对电气设备、系统和参数进行精确、安全的测量,通常包含以下几个核心模块：
-
测量误差与数据处理
- 核心概念：绝对误差、相对误差、引用误差、系统误差、随机误差、粗大误差。
- 数据处理：有效数字、算术平均值、标准差、不确定度评定。
- 解题关键：理解不同误差的来源和性质，掌握误差传递的计算方法,学会用不确定度来科学地表达测量结果。
-

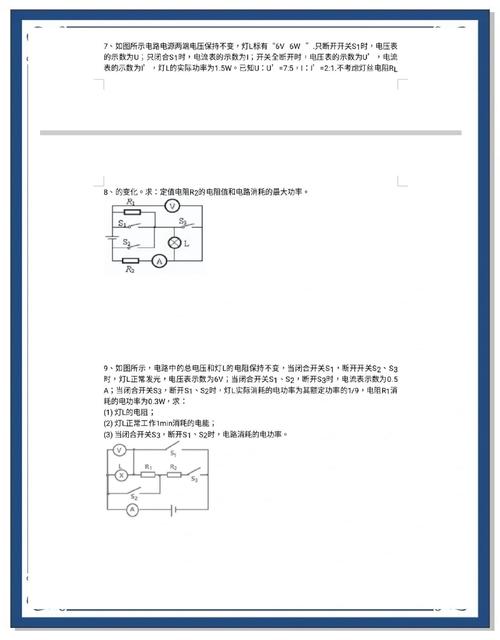

常用电工仪表与测量方法
（图片来源网络，侵删）- 仪表分类：按工作原理分（磁电系、电磁系、电动系、感应系）；按用途分（电流表、电压表、功率表、万用表）。
- 关键参数：准确度等级（如0.5级）、量程、内阻。
- 测量方法：直接测量、间接测量、组合测量。
- 解题关键：理解不同仪表的工作原理和适用场合，掌握功率表、电桥等仪器的正确接线和使用方法。
-
电流、电压与功率的测量
- 电流测量：电流表直接串联、使用分流器（扩大量程）。
- 电压测量：电压表直接并联、使用分压器/倍率器（扩大量程）。
- 功率测量：
- 直流功率：
P = UI,用电压表和电流表测量。 - 交流功率：使用功率表（瓦特表），必须正确识别电压线圈和电流线圈的端子，并注意“发电机端”的接法，三相功率测量有“一表法”、“两表法”、“三表法”。
- 直流功率：
- 解题关键：掌握仪表的扩量程计算，以及功率表在三相电路中的读数方法（特别是两表法）。
-
电阻、电感与电容的测量
- 电阻测量：伏安法、欧姆表（万用表）、兆欧表（摇表，用于测量绝缘电阻）、单/双臂电桥（用于精确测量小电阻）。
- 电感/电容测量：交流电桥（如麦克斯韦电桥、海氏电桥）、谐振法（Q表）。
- 解题关键：理解各种测量方法的原理和适用范围,特别是电桥平衡条件的计算。
-
波形与频率的测量
- 示波器：核心仪器，用于观察电压/电流随时间变化的波形，需理解其基本结构（Y轴通道、X轴通道、触发系统）和主要功能（电压测量、时间/频率测量）。
- 频率计：直接测量频率。
- 解题关键：掌握示波器测量电压幅值、周期、频率、相位差的方法。
-

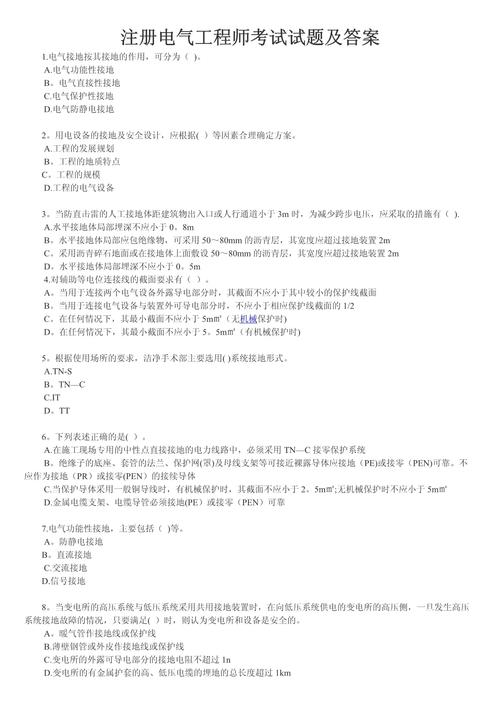

高电压测试技术
（图片来源网络，侵删）- 核心目的：测试电气设备的绝缘强度。
- 主要方法：
- 工频耐压试验：利用工频高压试验变压器。
- 直流耐压试验与泄漏电流测量。
- 冲击电压试验：雷电冲击和操作冲击。
- 关键设备：高压试验变压器、分压器、球隙测量装置。
- 解题关键：理解高压试验的原理和接线,了解各种试验方法的特点和应用。

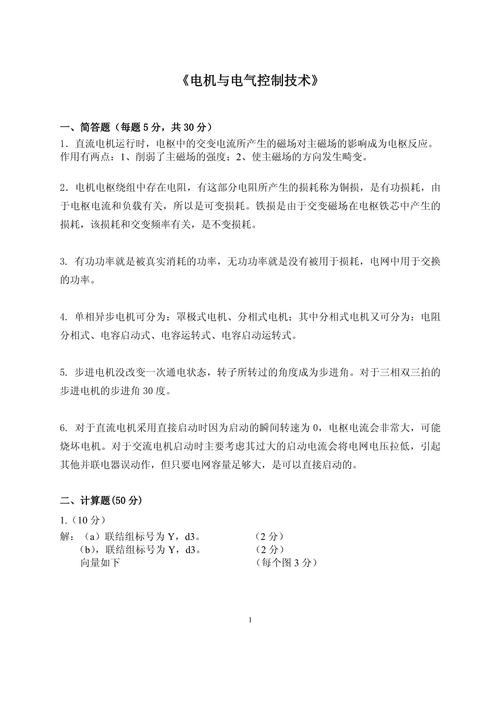

典型例题与详细解析
为了帮助您更好地理解,这里提供几个不同模块的经典例题。
例题1：测量误差与数据处理 (误差计算)
用一个量程为150V的电压表测量某电路的实际电压为100V，电压表的读数为101V，求： (1) 绝对误差 (2) 相对误差 (3) 引用误差 (4) 若该表的准确度等级为0.5级,问测量是否合格？
解析：是基础,必须熟练掌握。
(1) 绝对误差 (Δ) = 测量值 - 真实值 = 101V - 100V = +1V
- （注意：正号表示测量值偏大）
(2) 相对误差 (γ) = (绝对误差 / 真实值) × 100% = (1 / 100) × 100% = +1%
- （相对误差能更好地反映测量的准确程度）
(3) 引用误差 (γ_m) = (绝对误差 / 仪表量程) × 100% = (1 / 150) × 100% ≈ +0.67%
- （引用误差是仪表划分准确度等级的依据）
(4) 判断：
- 仪表的准确度等级（0.5级）代表了其最大允许引用误差为±0.5%。
- 本次测量的引用误差为+0.67%，大于仪表的最大允许引用误差（0.5%）。
- 本次测量不合格，或者说，在该量程下,仪表无法保证测量结果的精度。
例题2：功率测量 (两表法测三相功率)
如图所示，采用“两表法”测量对称三相三线制电路的有功功率，已知电源线电压为380V，负载为对称星形连接，每相阻抗 Z = 22∠30° Ω，求： (1) 两块功率表的读数 P1 和 P2。 (2) 电路的总有功功率 P。
解析： 这是三相功率测量的核心考点。
(1) 求功率表读数 P1 和 P2
-
第一步：求相电压和相电流
- 对称星形连接：
U_相 = U_线 / √3 = 380 / √3 ≈ 220V I_相 = U_相 / |Z| = 220 / 22 = 10A- 线电流
I_A = I_B = I_C = I_相 = 10A - 相电流滞后相电压的角度
φ = 30°(由阻抗角决定)
- 对称星形连接：
-
第二步：分析功率表接线并计算读数
-
功率表1 (W1)：测量的是
I_A和U_AC之间的功率。- 读数公式：
P1 = U_AC * I_A * cos(φ_1) φ_1是U_AC与I_A的相位差。- 在向量图中，
U_AC滞后U_A30°，I_A滞后U_A30°。 φ_1= 30° (即U_AC与I_A同相位)。U_AC是线电压，U_AC = 380V。P1 = 380 * 10 * cos(30°) = 3800 * (√3/2) ≈ 3800 * 0.866 = **3290.8W**
- 读数公式：
-
功率表2 (W2)：测量的是
I_B和U_BC之间的功率。- 读数公式：
P2 = U_BC * I_B * cos(φ_2) φ_2是U_BC与I_B的相位差。U_BC超前U_B30°，I_B滞后U_B30°。φ_2= 30° + 30° = 60°。U_BC是线电压，U_BC = 380V。P2 = 380 * 10 * cos(60°) = 3800 * 0.5 = **1900W**
- 读数公式：
-
(2) 求总有功功率 P
- 总有功功率等于两表读数之和。
P = P1 + P2 = 3290.8W + 1900W = **5190.8W**- **验证
