开关电源维修是一项需要系统方法和细致操作的工作,既要遵循基本流程，又要结合电路原理和故障现象灵活判断，以下是详细的维修方法及步骤，涵盖从安全防护到故障排除的全过程。

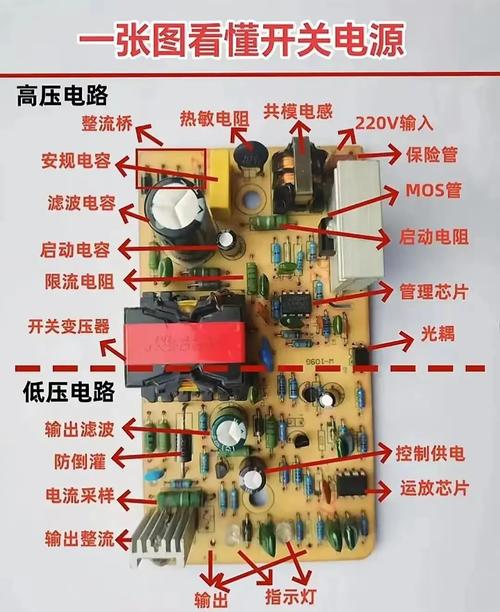

（图片来源网络，侵删）
维修前的安全防护与准备工作
开关电源内部存在高压电容（即使断电后仍可能储存电荷）和高温元件，维修前必须做好安全防护：
- 断电与放电：切断电源后，等待10分钟以上，用万用表电容档或带绝缘柄的螺丝笔短路高压电容两端（确认电压降至安全范围，通常低于36V），避免触电风险。
- 工具准备：备好数字万用表（含电压、电阻、电容、二极管档）、示波器（观测开关波形）、电烙铁（35W以内）、吸锡器、酒精、棉签、散热硅脂等。
- 记录初始状态：若电源外壳有型号、参数标签，拍照或记录输入电压、输出电压、电流等关键信息，便于后续对照。
直观检查法：初步判断故障点
通过外观、气味、声音等异常现象，快速定位明显故障：
- 外观检查：观察电源外壳是否变形、破裂，元件是否有烧焦、发黑、漏液（如电容鼓包、电解液渗出）、虚焊、脱焊等情况。
- 气味检查：闻到焦糊味通常意味着元件过热损坏，重点检查功率器件（如MOSFET、变压器、整流桥）和电阻。
- 声音检查：通电时若听到“吱吱”声，可能是负载过重或电源振荡电路故障；若有“啪啪”打火声，需立即断电，检查高压部分是否存在短路或绝缘不良。
- 触摸检查（断电后）：轻触变压器、功率管、散热片等元件，若异常发烫，可能对应元件损坏或散热不良（注意避免烫伤）。
断电测量法：排查静态故障
不通电情况下,用万用表电阻档测量关键元件的阻值，判断是否存在短路、断路或参数异常：
| 检测部位 | 正常值范围 | 故障现象及可能原因 |
|---|---|---|
| 输入端（AC） | 整流桥正负间电阻：数百千欧（反向） | 阻值接近0：整流桥击穿；阻值无穷大：整流桥开路。 |
| 滤波电容 | 电容两端电阻：先充电后回至无穷大 | 阻值始终为0：电容短路；无充放电：电容失效或容量严重下降。 |
| 开关管（MOSFET/IGBT） | D-S极间电阻：正向数千欧，反向无穷大 | 正反向均导通：开关管击穿；均无穷大：开关管开路。 |
| 启动电阻 | 通常为几十千欧至几百千欧 | 阻值无穷大：电阻开路，导致电源无法启动。 |
| 反馈电路光耦 | 输入端（1-2脚）：正向导通，反向截止；输出端（3-4脚）：电阻无穷大 | 输入端短路/开路：光耦损坏；输出端短路：后级电路故障导致过载。 |
| 输出整流二极管 | 正向电阻：几百欧，反向电阻：无穷大 | 正反向均导通：二极管击穿；均无穷大：二极管开路。 |
注意事项：测量电容时需先放电，避免残余电压损坏万用表；测量电阻时需确认元件未与其他电路并联，必要时焊下一脚测量。

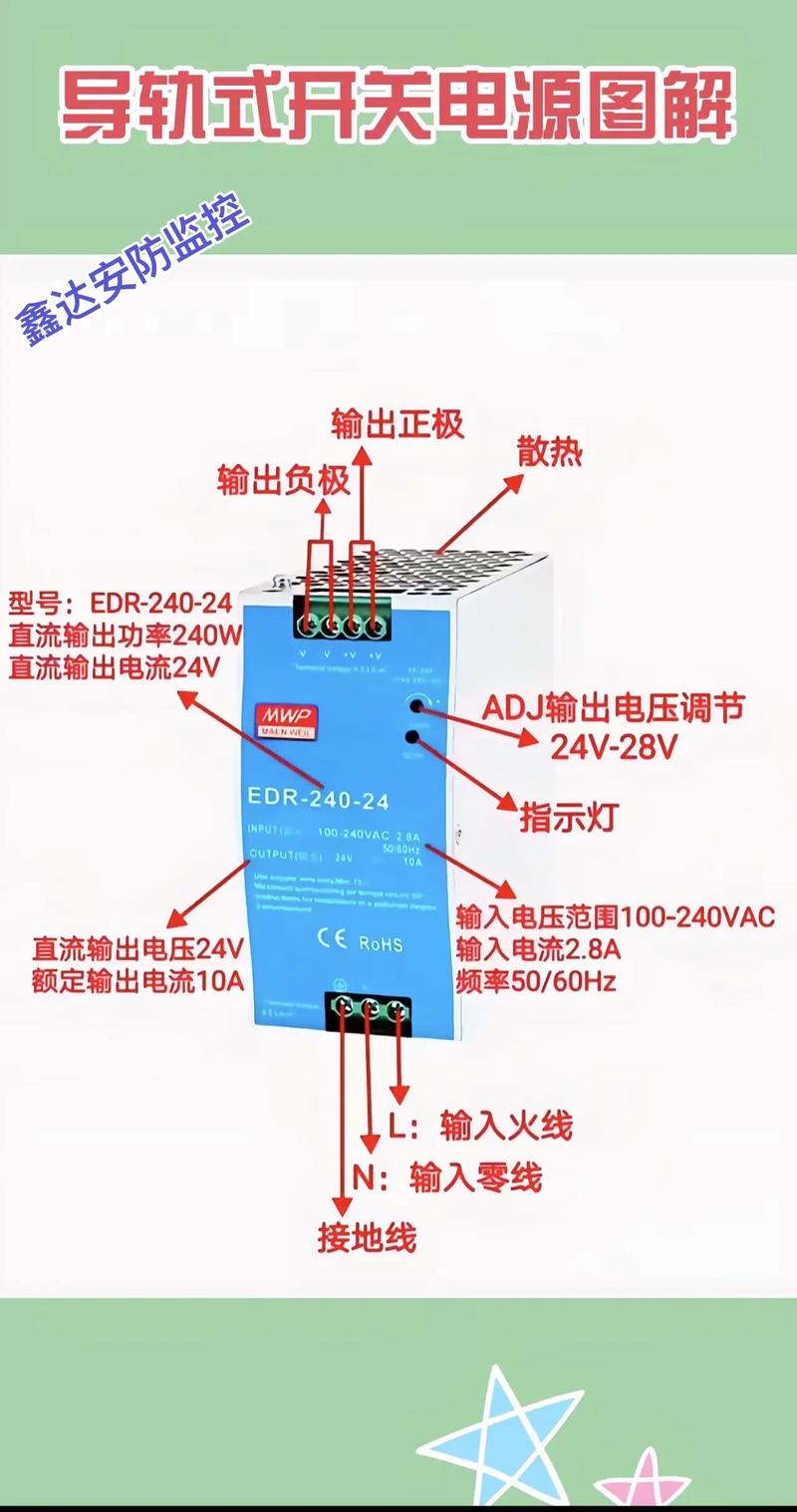

（图片来源网络，侵删）
通电动态测量法：定位动态故障
若静态测量无明显问题,需通电后测量关键点电压，判断电路是否正常工作：
- 输入电压测量：用万用表AC档测量电源输入端交流电压（如220V），确认供电正常。
- 直流母线电压测量：滤波电容两端应有约1.4倍输入交流电压的直流电压（如220V输入时约为300V），若无电压，检查整流桥、保险丝是否熔断；若电压偏低，可能是输入滤波电容失效或整流桥内阻增大。
- 启动电路电压测量：开关管栅极（G极）应有短暂启动电压（如10-20V），若无电压，检查启动电阻、启动电容（如部分电源用VCC供电电容）是否开路。
- 输出电压测量：空载时测量输出端电压，若电压为0或远低于标称值，可能是：
- 开关管未工作（启动电路、PWM控制芯片故障）；
- 反馈电路故障（如光耦、TL431损坏）；
- 负载短路（断开负载后若电压恢复正常，则负载故障）。
- PWM控制芯片关键脚位测量：以常见芯片（如UC3842、TL494）为例，测量VCC供电脚（如8脚）电压（通常12-30V）、反馈脚（如2脚）电压（参考芯片手册）、输出驱动脚（如6脚）是否有PWM脉冲波形（需用示波器观测），若无驱动脉冲，可能是芯片损坏或外围元件故障。
故障元件替换与验证
定位到可疑元件后,需进行替换验证：
- 替换原则：优先替换易损件（如滤波电容、开关管、整流二极管、光耦），替换前确认新元件参数（耐压、容量、电流）与原元件一致。
- 替换步骤：焊下故障元件，清理焊盘，将新元件正确焊接（注意MOSFET的极性、电解电容的极性），避免短路。
- 验证测试：替换后先空载通电，测量输出电压是否正常；若正常，再接入假负载（如用灯泡或电子负载）测试带载能力，确认电源稳定工作。
维修后的测试与安全检查
- 性能测试：用万用表测量输出电压的稳定性（带载时波动应小于±5%），用示波器观测输出纹波（通常小于100mVpp）。
- 温度测试：满载运行30分钟，检查功率管、变压器、散热片温度是否异常（一般低于80℃）。
- 安全检查：检查是否有虚焊、锡渣导致短路，绝缘是否良好（高压部分与外壳的绝缘电阻应大于10MΩ），外壳是否安装牢固。
相关问答FAQs
Q1：开关电源通电后立即烧保险丝，如何排查？
A：烧保险丝通常意味着输入端存在严重短路，排查步骤：①断电后用万用表电阻档测量输入端AC插头两脚电阻，若接近0Ω，说明整流桥或滤波电容击穿；②若输入端正常，断开开关管D极，再测输入端电阻，若恢复正常，说明开关管击穿；③若仍短路，检查PFC电路（若有）或其他功率元件是否对地短路。
Q2：开关电源输出电压偏低且波动大，可能的原因是什么？
A：①负载过重：断开负载后若电压恢复正常，检查负载是否有短路或过载；②反馈电路故障：测量光耦输出端和TL431参考端电压，若异常，可能是光耦或TL431损坏；③滤波电容失效：输出滤波电容容量下降会导致纹波增大，电压不稳，需更换电容；④PWM控制芯片性能不良：如驱动脉冲异常，需替换芯片测试。

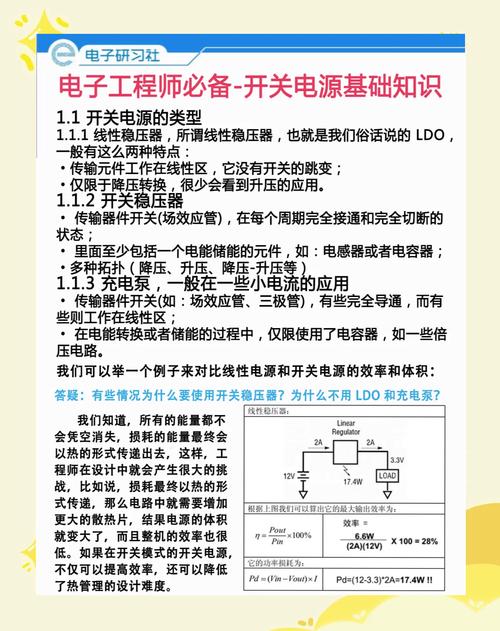

（图片来源网络，侵删）
