26e60hr电源维修是一项需要专业知识和细致操作的技术工作,这类电源通常应用于工业设备或高端电子系统中，其内部结构复杂，涉及高压电路和精密元件，维修时需严格遵循安全规范，以下从故障排查、维修流程、常见元件更换及注意事项等方面进行详细说明。

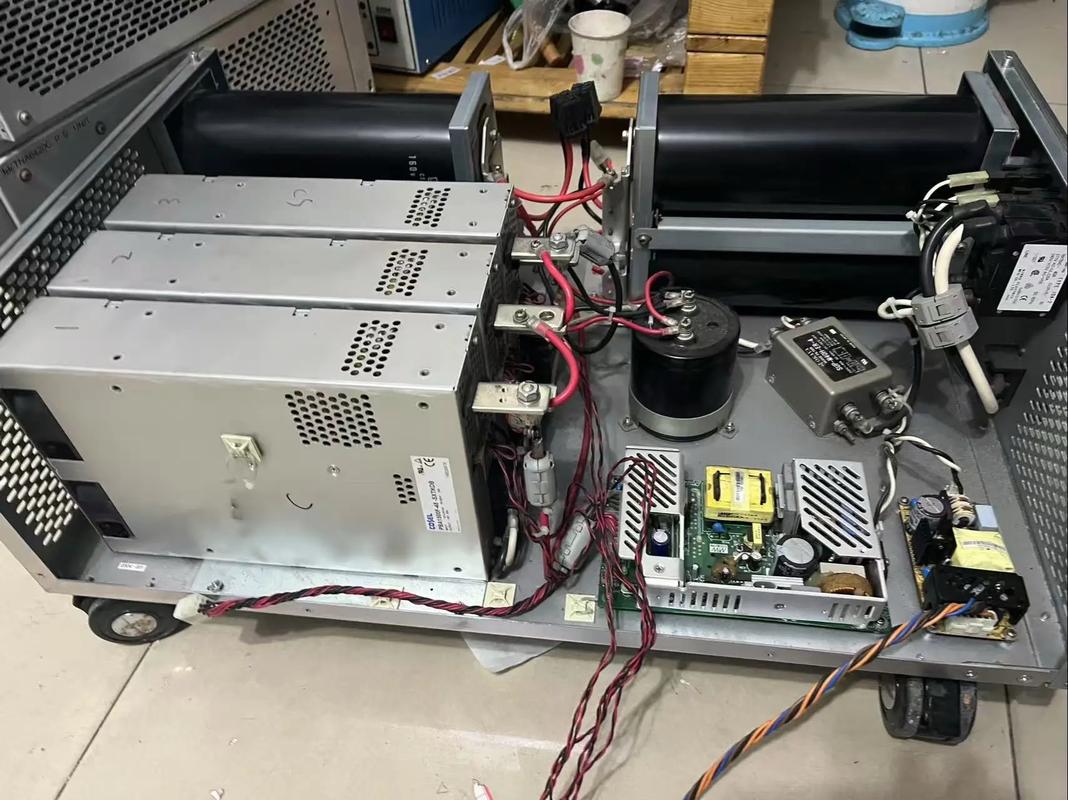

维修前的准备工作
在进行26e60hr电源维修前,需准备以下工具和设备：数字万用表（含电压、电阻、二极管档位）、示波器、绝缘手套、螺丝刀套装、电烙铁、吸锡器、热风枪、替换元件（如电容、二极管、IGBT等）及隔离变压器，确保维修环境干燥、通风，并断开电源输入，等待内部高压电容完全放电（可通过并联大功率电阻放电，约需5-10分钟），避免触电风险。
故障排查流程
外观检查
首先观察电源外壳有无变形、烧焦痕迹，接线端子是否松动，散热片是否有积尘或堵塞，若发现元件烧毁或PCB板发黑，需重点检查对应区域电路。
通电初步检测
（在确保隔离变压器正常工作前提下）通电后，测量输入电压是否正常（如AC 220V±10%），观察指示灯状态，若无输出电压，可逐步排查前级电路。
分段检测
采用分段法缩小故障范围,主要分为以下模块：
- 输入整流滤波电路：检查桥式整流堆及滤波电容，万用表测整流堆正反向电阻，正常时应呈单向导通特性；滤波电容需测容量及漏电（可用电容表或替换法验证）。
- PFC功率因数校正电路：26e60hr电源通常采用主动式PFC，检测PFC控制芯片（如ICE2HS01）及驱动电路，测量输出电压是否为DC 380V左右（若为220V输入）。
- DC-DC变换电路：此为核心部分，包含开关管（IGBT或MOSFET）、变压器、PWM控制器（如UC3845）等，重点检测开关管是否击穿（可用万用表二极管档测C-E极电阻）、变压器有无短路（测初级/次级绕组阻值）。
- 输出整流滤波电路：检查整流二极管（或肖特基二极管）及输出电容，测输出电压是否符合标称值（如12V/24V/48V等）。
关键参数测量
使用示波器观察PWM控制器输出驱动波形,正常应为规则的脉冲波，若波形异常或无输出，需检查反馈电路（如电压反馈、电流反馈回路），反馈回路常见故障包括光耦（如PC817）失效、精密稳压源（如TL431）损坏等。
常见故障元件及更换
| 故障现象 | 可能故障元件 | 检测方法 | 更换注意事项 |
|---|---|---|---|
| 无输出电压 | 输入整流堆、PFC开关管 | 万用表测阻值，示波器测驱动波形 | 更换需匹配耐压及电流参数 |
| 输出电压偏低 | 输出电容、PWM控制器、光耦 | 测电容容量，测反馈电压 | 注意光耦原型号参数一致性 |
| 电源发出异响 | 变压器、电感 | 目测有无松动，测绕组阻值 | 检查磁芯是否破损，重新灌胶处理 |
| 过热保护频繁启动 | 散热片、风扇、温度传感器 | 测风扇转速，测传感器阻值 | 确保散热硅脂涂抹均匀，风扇转向正确 |
维修注意事项
- 安全第一：高压部分操作必须断电并放电，避免直接触碰PCB板上的铜箔及元件引脚。
- 元件代换：更换元件时尽量选用原型号或参数相近的替代品，尤其是电容（耐压、容量、ESR）、开关管（耐压、电流、开关速度）等关键元件。
- 焊接工艺：使用恒温电烙铁（300-350℃），焊接时间不超过3秒，避免元件过热损坏；对于贴片元件，建议使用热风枪均匀加热。
- 调试步骤：维修后需先加假负载（如灯泡）测试，确认输出电压稳定后再连接实际负载，避免二次损坏。
相关问答FAQs
Q1：26e60hr电源通电后指示灯亮但无输出电压，如何排查？
A：首先检查输入保险管是否熔断（若熔断需排查后级短路故障）；其次测量PFC输出电压，若无380V电压，重点检查PFC电路的整流堆、开关管及驱动芯片；若有PFC电压但无最终输出，则需检查DC-DC变换电路的开关管、变压器及PWM控制器，同时确认反馈回路是否正常（如光耦、TL431）。
Q2：维修后电源输出电压波动较大，可能的原因是什么？
A：输出电压波动通常与滤波不良或反馈电路异常有关，首先检查输出电容容量是否下降（可用电容表测量），或ESR过大（需更换同规格低ESR电容）；其次检测反馈回路的分压电阻阻值是否漂移，光耦响应速度是否变慢，以及PWM控制器的基准电压是否稳定（如TL431的2.5V基准），还需排查变压器绕组是否存在匝间短路，导致能量传输不稳定。
