模数转换技术实验总结

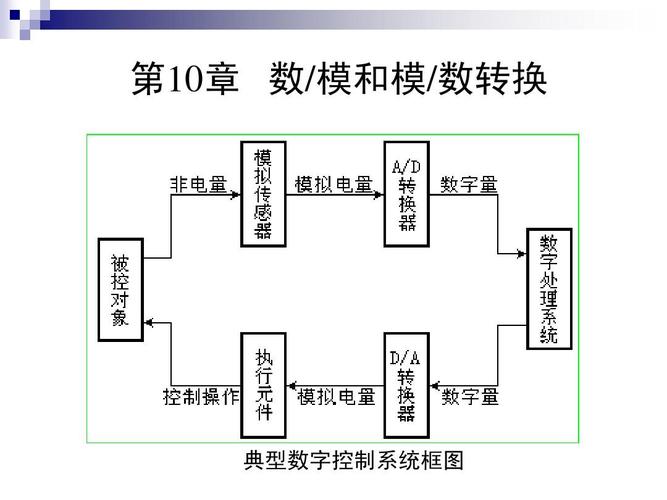

模数转换（Analog-to-Digital Conversion, ADC）技术是现代电子系统中的核心环节，它将连续的模拟信号转换为离散的数字信号，为数字信号处理、控制和通信提供了基础，本次实验通过搭建测试平台、配置ADC参数、采集并分析数据，深入理解了ADC的工作原理、性能指标及影响因素，现从实验目的、原理、过程、结果分析及问题解决等方面进行总结。
实验的核心目标是掌握ADC的基本工作流程,重点探究分辨率、采样率和参考电压等关键参数对转换结果的影响，实验基于STM32F103微控制器内置的12位ADC，结合信号发生器、示波器和逻辑分析仪等设备，通过生成不同幅值和频率的正弦波输入信号，观察并记录ADC的数字输出，对比理论值与实际值的差异，分析非线性误差、信噪比等性能指标，实验前，需复习ADC的采样定理、量化编码原理及常用转换方式（如逐次逼近型、Σ-Δ型），确保对基本概念的理解清晰。
实验过程中,首先搭建硬件测试平台：将信号发生器的输出端连接至STM32的PA0模拟输入通道，同时将输出信号接入示波器以实时监测模拟信号波形；通过USB-TTL模块将STM32与PC连接，用于读取ADC转换后的数字数据，软件配置方面，使用STM32CubeMX初始化ADC，设置采样时间为56个ADC时钟周期，参考电压为3.3V，采用单次转换模式，并通过DMA传输数据以减少CPU开销，为验证分辨率的影响，分别配置8位、10位和12位三种分辨率模式，输入幅值为1V、频率为1kHz的正弦波，记录数字输出范围及波形平滑度；为探究采样率的作用，固定12位分辨率，将采样率从10kHz逐步调整至100kHz，观察高频信号（如5kHz正弦波）的采样点分布及频谱泄漏现象；还测试了参考电压波动（如3.0V、3.3V、3.6V）对量化结果的影响。
实验结果通过数据表格和波形图对比呈现,在分辨率测试中，8位ADC的输出范围为0-255，阶梯效应明显，波形粗糙；10位ADC输出范围0-1024，波形平滑度提升；12位ADC输出范围0-4095，波形接近原始模拟信号，验证了分辨率越高，量化误差越小的结论，采样率测试显示，当采样率为10kHz时，对5kHz正弦波的采样点不足，波形失真严重；采样率提升至50kHz后，波形恢复基本形态；达到100kHz时，采样点密集，波形细节清晰，符合采样定理中采样率需至少为信号最高频率2倍的要求，参考电压测试表明，3.3V参考电压下，1V输入对应的理想数字值为1241（计算公式：ADC值=（输入电压/参考电压）×4095），实际测量值为1235，误差较小；当参考电压降至3.0V时，同一输入电压的理想值降至1365，实际值1358，误差率约0.5%，说明参考电压的稳定性直接影响ADC的绝对精度。
实验中遇到的主要问题及解决方案包括：一是高频信号采样时出现频谱泄漏，通过在软件中加入抗混叠滤波器（截止频率设为采样率的1/2）并适当提高采样率得以解决；二是ADC输出数据存在随机波动，通过多次测量取平均值及优化PCB布局（减少模拟与数字信号干扰）降低了噪声影响；三是DMA传输数据丢失，通过调整DMA缓冲区大小及中断优先级，确保了数据传输的完整性。
通过本次实验,不仅加深了对ADC技术理论知识的理解，更掌握了参数配置与性能优化的实践方法，实验结果表明，ADC的转换精度受分辨率、采样率、参考电压及外部噪声等多因素制约，实际应用中需根据信号特性合理选择参数，并结合硬件设计和软件算法提升系统性能，未来可进一步研究多通道ADC同步采集、高速ADC接口设计及低功耗模式优化等方向，拓展模数转换技术在复杂系统中的应用能力。
相关问答FAQs：
-
问：为什么提高ADC分辨率能减小量化误差？
答：量化误差是由于模拟信号的连续幅值被离散化为有限个数字等级而产生的，其最大误差为一个最低有效位（LSB）对应的电压值，ADC的分辨率决定了数字等级的数量，例如12位ADC有4096个等级，而8位仅有256个等级，在相同参考电压下，分辨率越高，每个等级对应的电压间隔（LSB电压=参考电压/2^分辨率）越小，因此量化误差的绝对值也随之降低，从而提高转换精度。
（图片来源网络，侵删） -
问：采样率不足会导致什么问题？如何避免？
答：采样率不足会导致混叠（Aliasing）现象，即高于奈奎斯特频率（采样率的一半）的高频信号会被错误地采样为低频信号，造成波形失真和数据错误，采样率为10kHz时，5kHz以上频率的信号会发生混叠，避免混叠的方法包括：根据信号最高频率合理设置采样率（确保采样率≥2倍信号最高频率）；在ADC前端增加抗混叠滤波器，滤除高于奈奎斯特频率的成分；对于宽带信号，可采用过采样（Oversampling）技术再结合数字滤波，提升有效分辨率和抗混叠能力。
