安全第一！维修前必读
液晶电视电源板内部含有高压,即使断电后，大滤波电容（C801, C802）中仍然储存着足以致命的电量。维修前必须对电容进行放电操作！

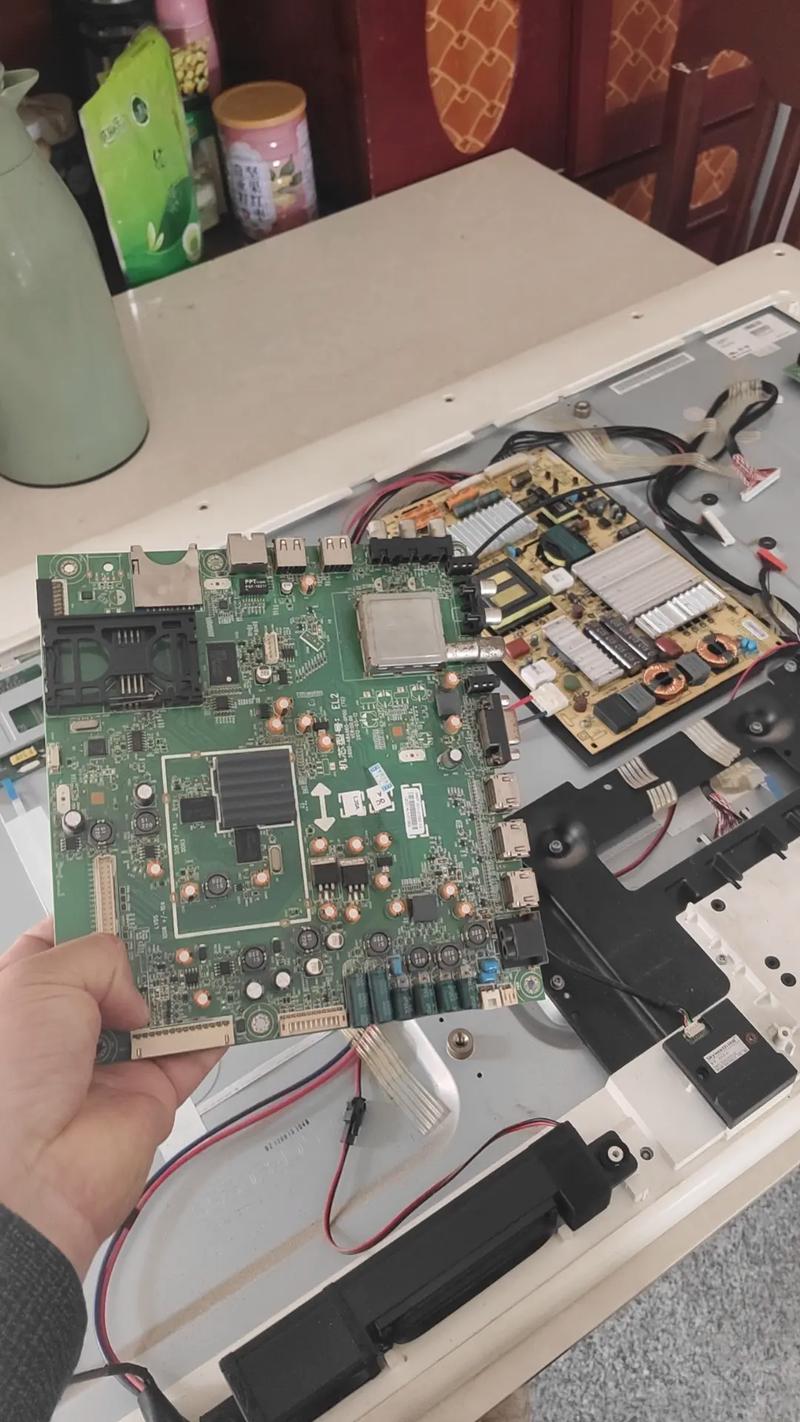

（图片来源网络，侵删）
放电方法：
- 断开电视电源线。
- 打开后盖,找到电源板上体积最大的那几个电解电容（通常是400V/220uF左右）。
- 使用一个功率大一点的电阻（如1K/5W）或带绝缘柄的螺丝刀，反复多次短路电容的两个引脚，直到没有火花和“啪”的放电声为止。
- 强烈建议佩戴绝缘手套，并在绝缘垫上进行操作。
电源板工作原理简介
要维修,先要懂原理，这块电源板大致分为以下几个部分：
- PFC（功率因数校正）电路： 将整流后的市电电压提升到约380V，并稳定这个电压，为主电源和待机电源供电。
- 主电源（+24V）： 为电视的背光板和伴音功放供电，这是功率最大的部分，也是最容易出问题的地方。
- 待机电源（+5V）： 为主板控制系统供电，只要插上电，这部分电路就应该工作。
- 背光驱动（逆变器）： 产生高压交流电，点亮屏幕的背光灯管。
- 开/关机控制电路： 接收主板的PS-ON（或称ON/OFF, POWER-ON）信号，控制主电源的启动与关闭。
常见故障现象与维修思路
故障现象1：完全无反应，指示灯不亮
故障分析： 这通常是待机电源（+5V）没有工作，电视无法启动的最根本原因。
维修思路与步骤：

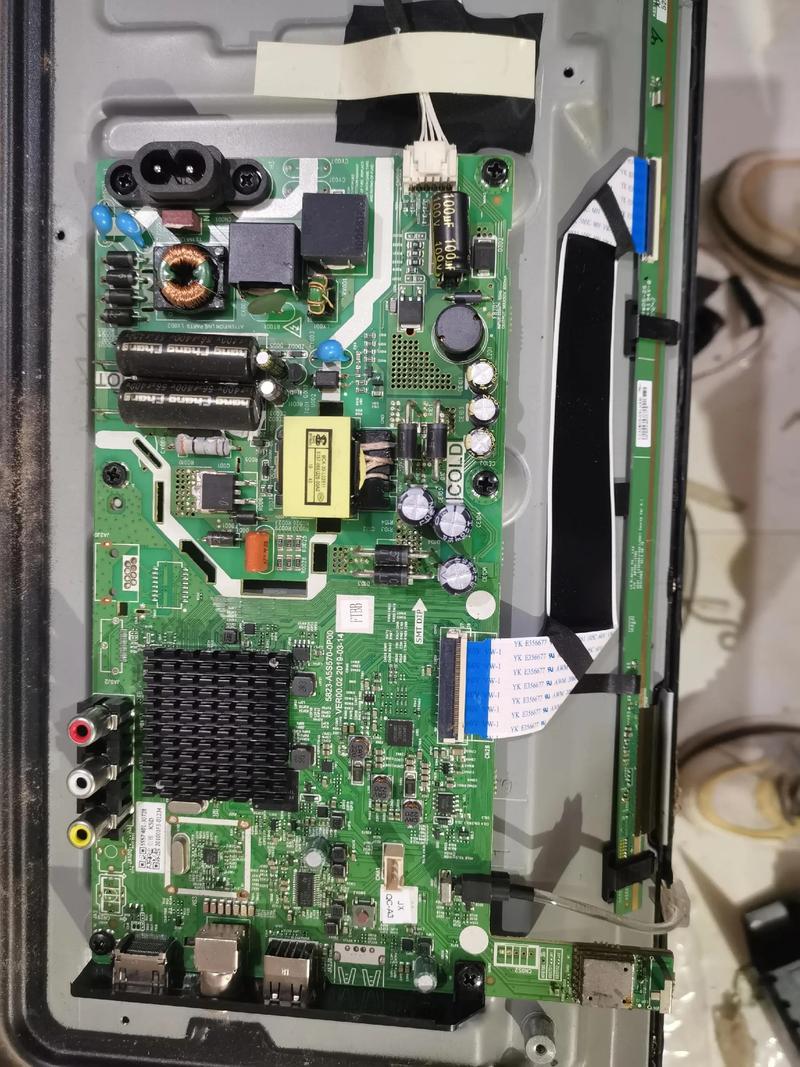

（图片来源网络，侵删）
- 检查保险管（F801）：
- 保险管发黑或熔断： 说明电路存在严重短路，重点检查以下元件：
- 整流桥（DB801）： 是否击穿短路。
- PFC开关管（Q801）： 是否击穿短路。
- 主开关管（Q802）： 是否击穿短路。
- IC801（NCP1397或类似PFC驱动IC）的VCC供电端对地是否短路。
- 保险管完好： 说明后级电路没有严重短路，问题出在待机电源本身。
- 检查启动电阻： 通常在市电输入端，有几个大阻值（如1MΩ以上）的电阻，给待机IC（如IC802，常见型号为NCP1013, NCP1377等）提供启动电压。
- 检查待机IC： 测量其VCC、FB（反馈）、GND等引脚电压是否正常。
- 检查待机开关管（Q803）： 是否损坏。
- 检查反馈电路： 光耦（IC804）及其外围电路，以及稳压IC（如TL431）。
- 检查+5V输出端滤波电容（C822, C823等）： 是否失效或鼓包。
- 保险管发黑或熔断： 说明电路存在严重短路，重点检查以下元件：
维修技巧：
- 如果保险管熔断,不要急于换新，务必找到并更换损坏的元件后，再通电测试，否则会再次烧毁。
- 可以先断开PFC电路和主电源的输出,只保留待机电源的供电，单独测量+5V是否正常，以缩小故障范围。
故障现象2：指示灯亮，但屏幕不亮，无图像无声音
故障分析： 这说明待机电源（+5V）正常工作，主板也已部分启动，但主电源（+24V）或背光驱动电路未工作。
维修思路与步骤：
- 测量主电源输出（+24V）：
- +24V电压为0： 说明主电源未启动。
- 检查开/关机控制信号： 找到主板连接到电源板的一个排线（通常标记为PS-ON或ON/OFF），在开机状态下，这个信号应该是高电平（如3.3V或5V），如果为低电平，说明主板或连接线有问题。
- 检查主电源IC（IC801）： 测量其VCC供电是否正常（通常由待机变压器的一个绕组提供，约12-18V）。
- 检查主电源IC的使能端： 有些IC有使能引脚，需要高电平才能工作。
- 检查主电源开关管（Q802）及其驱动电路： Q802是否击穿？IC801的输出驱动信号是否正常？
- 检查+24V输出端过压、过流保护电路： 有时会误触发导致关机。
- +24V电压正常，但屏幕不亮： 问题出在背光驱动电路。
- 检查背光驱动IC（IC803，常见型号如OZ9926, OZ9927A等）： 测量其VCC供电（通常来自+24V）是否正常。
- 检查背光驱动IC的使能信号（EN）： 这个信号也来自主板，如果为低电平，背光驱动电路会被关闭。
- 检查高压输出部分： 检查升压电感、谐振电容、灯管输出插座等是否有虚焊或损坏。
- 检查灯管本身： 如果是灯管老化或损坏，背光驱动电路可能会进入保护状态。
- 检查电流检测电阻： 在背光驱动电路中，通常有一个小阻值的电阻用于检测电流，如果其阻值变大或开路，也会导致保护。
- +24V电压为0： 说明主电源未启动。
维修技巧：
（图片来源网络，侵删）
- “听声辨故障”： 开机时仔细听，如果能听到“吱吱”的叫声，通常是主电源或背光驱动电路负载过重或处于保护状态。
- “看光辨故障”： 在暗处开机，仔细观察屏幕，如果能看到非常暗淡的图像，说明背光驱动电路工作，但亮度不够，可能是驱动IC或反馈电路问题。
故障现象3：屏幕闪烁，图像不稳定
故障分析： 通常是供电不稳或保护电路频繁动作。
维修思路与步骤：
- 检查+24V和+5V电压是否稳定： 用万用表监测，看电压是否在正常范围内波动。
- 检查滤波电容： 主电源和待机电源的滤波电容（如C801, C802, C822等）是高发故障点，即使外观没有鼓包，也可能容量下降，建议直接更换同规格的新电容。
- 检查PFC电路： PFC电路工作不正常会导致主电压不稳，引起各种疑难杂症。
- 检查背光驱动电路： 背光驱动电路工作不稳定也会导致屏幕闪烁。
电源板关键元件位置与型号参考
（注意：不同批次版本可能略有差异，以下为常见型号）
| 位置/功能 | 常见元件型号 | 备注 |
|---|---|---|
| PFC开关管 | STP8N65, STP11N65M, K1117 | N沟道MOSFET，易击穿 |
| 主电源开关管 | STP11N65M, K1117 | N沟道MOSFET，易击穿 |
| 待机开关管 | A1015, S8550 | PNP三极管 |
| PFC驱动IC | NCP1397, L6599D | 用于PFC电路 |
| 主电源驱动IC | NCP1397, L6599D | 部分型号与PFC共用 |
| 待机驱动IC | NCP1013, NCP1377, VIPer12A | 用于待机电源 |
| 稳压IC | TL431 | 用于精确控制+5V或+24V电压 |
| 光耦 | PC817, PC817B | 用于反馈信号隔离 |
| 整流桥 | GBU4J, GBU6J | 将交流电转为直流电 |
| 保险管 | T2A, T3A, 3.15A/250 |
