功率半导体器件作为电力电子系统的核心组成部分，其技术水平直接决定了能源转换效率、设备可靠性和系统成本，随着新能源、智能电网、电动汽车等领域的快速发展，对功率半导体器件的性能要求不断提升，推动着器件结构、材料设计和制造工艺的持续创新，当前，功率半导体器件技术已从传统的硅基器件向宽禁带半导体材料（如碳化硅SiC、氮化镓GaN）演进，同时在高压、高频、高温和高功率密度等方向取得突破性进展。
在硅基功率半导体领域，绝缘栅双极晶体管（IGBT）和金属氧化物半导体场效应晶体管（MOSFET）仍是主流器件，IGBT凭借其高耐压、大电流和低导通压降特性，广泛应用于工业变频、轨道交通和新能源发电等领域；而MOSFET则以其高频开关速度和低驱动功耗优势，在消费电子、通信电源和小功率驱动系统中占据重要地位，为进一步提升硅基器件性能，沟槽栅技术、场终止技术以及超结结构等创新设计被广泛应用，例如超结MOSFET通过交替的P型柱和N型柱结构，实现了导通电阻与耐压的折中优化，使器件在600V-900V电压区间内性能显著提升。
宽禁带半导体材料的兴起为功率器件技术带来了革命性变革，碳化硅（SiC）器件具有耐压高（可达10kV以上）、导通电阻低（仅为硅基器件的1/100）、开关损耗小（可降低50%以上）和耐高温（工作温度可达200℃）等优势，在电动汽车主驱逆变器、光伏逆变器、充电桩等场景中展现出巨大潜力，采用SiC MOSFET的电动汽车电控系统，可使整车续航里程提升5%-10%，充电时间缩短30%以上，氮化镓（GaN）器件则凭借更高的电子迁移率（约为SiC的3倍）和更小的寄生电容，在650V以下的中低压高频场景中表现突出，如快充适配器、服务器电源和激光雷达等，其开关频率可达MHz级别，使电源功率密度提升3-5倍,体积大幅缩小。

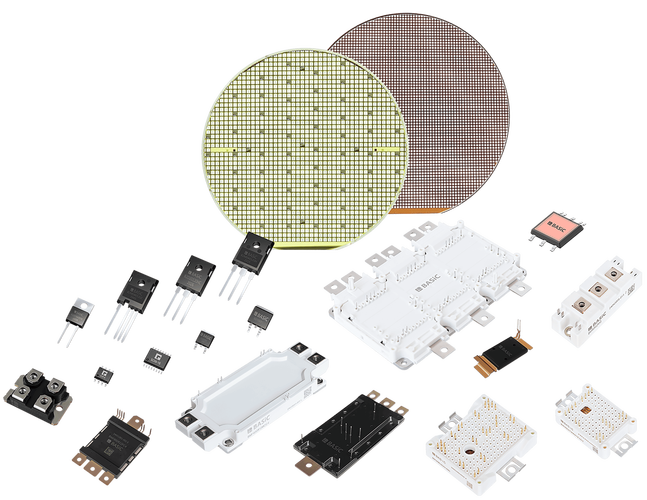

制造工艺方面，功率半导体器件技术正向着更精细的线宽和更复杂的集成化方向发展，SiC器件采用物理气相沉积（PVD）、化学气相沉积（CVD）和外延生长等技术，不断提升晶圆质量和缺陷控制能力；GaN器件则通过异质外延技术（如GaN-on-Si）降低成本，并采用栅极介质优化和源漏极欧姆接触工艺提升器件可靠性，功率集成电路（PIC）和模块化封装技术成为发展趋势，将驱动电路、保护电路和功率器件集成在同一芯片或封装内，实现系统级小型化和高可靠性，智能功率模块（IPM）通过内置IGBT、驱动电路和过流保护功能，简化了系统设计,降低了故障率。
功率半导体器件技术将朝着更高电压、更高频率、更高温度和更低损耗的方向持续演进，第三代半导体材料（如氧化镓Ga₂O₃、金刚石）的研究逐步深入，有望进一步提升器件性能极限；人工智能辅助设计和先进制造工艺（如纳米压印、原子层沉积）的应用，将加速器件研发进程,推动能源互联网和智能制造领域的创新发展。
FAQs
-
问：SiC和GaN功率器件的主要区别是什么？如何选择应用场景？
答：SiC和GaN同属宽禁带半导体，但材料特性不同，SiC耐压高（可达10kV以上）、导通损耗低，适用于高压场景（如电动汽车主驱、光伏逆变器）；GaN开关频率更高（可达MHz级）、成本相对较低，适用于中低压高频场景（如快充适配器、5G基站电源），选择时需综合考虑电压等级、频率需求、成本预算和散热条件。 -
问：功率半导体器件的高频化会带来哪些技术挑战？如何解决？
答：高频化会引发开关损耗增加、电磁干扰（EMI）加剧、散热难度提升等问题，解决方案包括：采用SiC/GaN等宽禁带材料降低开关损耗；优化驱动电路设计（如加入米勒钳位）减少寄生参数；使用高频低损耗电容（如陶瓷电容）和先进封装技术（如铜夹连接、液冷散热）提升散热性能,确保器件在高频工况下的稳定运行。
