变频器作为一种电力电子装置，通过改变电源频率来实现对交流电机的调速控制，在现代工业自动化中应用广泛，掌握其原理与维修技术对于设备维护至关重要，而《变频器原理与维修PDF》等资料则为技术人员提供了系统的学习路径，以下从变频器的基本原理、核心结构、常见故障类型及维修方法等方面展开详细说明，并结合表格归纳关键知识点,最后附相关问答。
变频器的基本原理
变频器的核心功能是将工频交流电（50Hz）转换为频率和电压均可调节的交流电，从而控制电机转速，其工作原理基于“交-直-交”变换过程：首先通过整流环节将工频交流电转换为直流电，再通过逆变环节（通常采用IGBT等功率器件）将直流电逆变为频率可调的交流电，在此过程中，PWM（脉宽调制）技术通过调节逆变电路中功率器件的导通时间与顺序，输出近似正弦波的电压波形，实现电机转速的平滑控制，变频器还需通过闭环反馈系统（如编码器或PG卡）实时监测电机转速，动态调整输出频率,确保调速精度与稳定性。

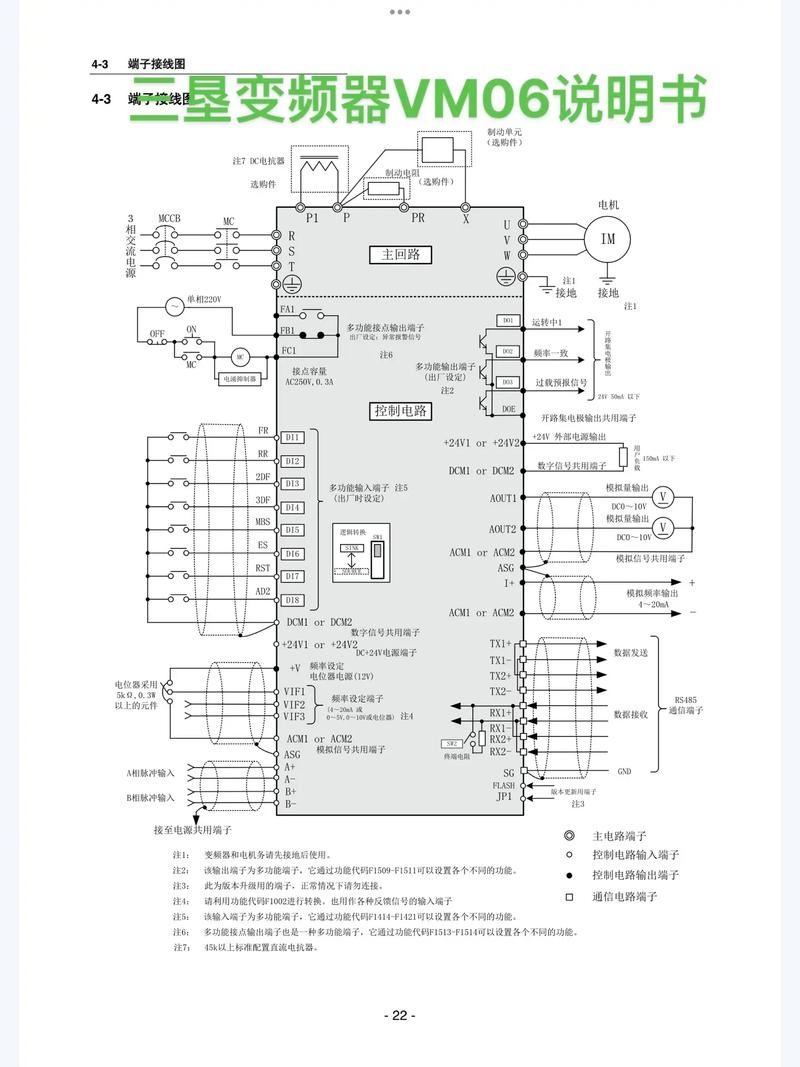

变频器的核心结构及功能
变频器主要由主电路、控制电路、驱动电路和保护电路组成，各部分协同工作以实现稳定运行,以下通过表格说明各模块的功能及常见故障点：

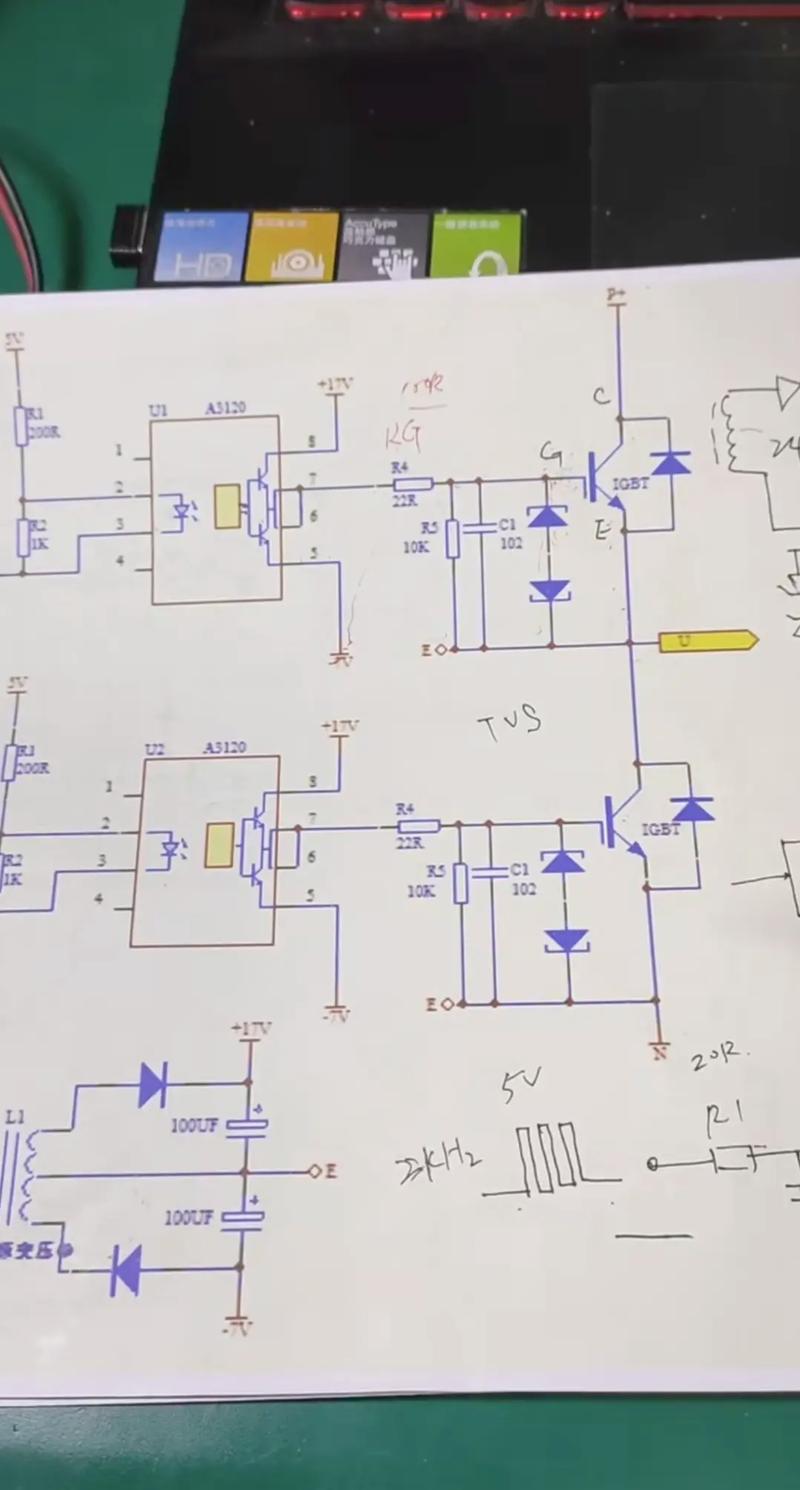

| 模块 | 核心功能 | 常见故障点 |
|---|---|---|
| 主电路 | 包含整流单元、滤波电容和逆变单元，完成交-直-交转换。 | 整流桥击穿、电容鼓包或漏液、IGBT模块烧毁。 |
| 控制电路 | 采用DSP或单片机作为核心，处理速度指令、生成PWM信号，并实现闭环控制。 | CPU损坏、电路板虚焊、参数设置错误（如频率范围、转矩提升）。 |
| 驱动电路 | 放大控制电路的PWM信号，驱动IGBT等功率器件的导通与关断。 | 光耦损坏、电阻电容老化、供电电压异常。 |
| 保护电路 | 实现过流、过压、过载、过热等保护功能，异常时切断输出或报警。 | 传感器故障、保护阈值设置不当、继电器触点粘连。 |
常见故障类型及维修方法
变频器故障可分为硬件故障与软件故障两大类，维修时需遵循“先断电、再检测、后排除”的原则,确保安全操作。
硬件故障
- 主电路故障：如整流桥或IGBT模块烧毁，通常用万用表二极管档检测其正反向电阻，若短路或开路则需更换同型号器件；滤波电容鼓包或容量下降时，需用电容表检测容量，低于额定值80%时应更换。

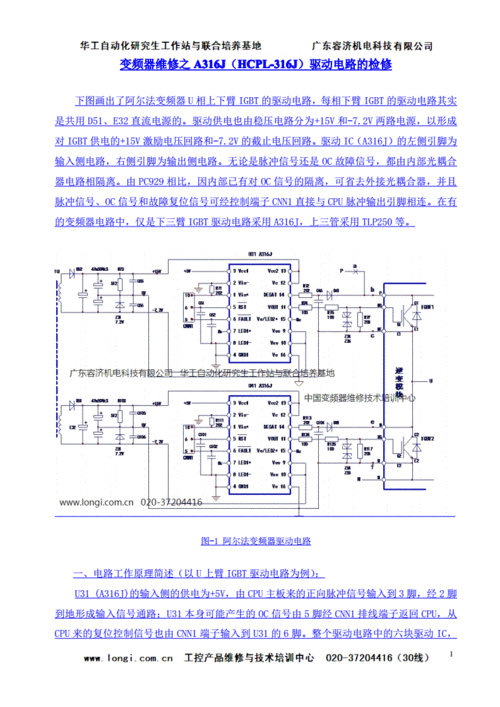

- 驱动电路故障：光耦或驱动芯片损坏会导致IGBT无法正常工作，可测量输入输出端信号是否正常,或用示波器观察PWM波形是否畸变。
- 散热系统故障：风扇停转或散热片堵塞会导致过热报警，需清理灰尘或更换风扇,同时检查温度传感器是否误报。
软件故障
- 参数设置错误：如电机额定参数与变频器设置不匹配，可能导致过流或无法启动，需根据电机铭牌重新设置频率、电压、电流等参数,并恢复出厂设置后逐步调试。
- 干扰问题：控制信号受电磁干扰时，可能出现电机抖动或跳闸，可通过加装滤波器、屏蔽电缆或优化布线解决。
维修注意事项
- 安全防护：断电后需等待主电路电容放电（约5-10分钟），避免触电风险；维修时佩戴防静电手环,防止静电损坏电子元件。
- 逐步排查：先检查外部电源、电机及线路，再检测变频器内部；先易后难，优先排查保护电路、驱动电路等常见故障点。
- 资料查阅：维修时需参考《变频器原理与维修PDF》中的电路图、参数列表及故障代码表,结合设备型号针对性分析。
相关问答FAQs
Q1：变频器显示“过流”报警，如何快速排查？
A：首先检查输出线路是否短路或电机绕组是否接地；其次断开电机负载，空机启动观察是否仍报警，若报警则可能为变频器内部IGBT或驱动电路故障，需用万用表检测IGBT模块及驱动板信号；若空机正常,则检查电机绝缘及机械负载是否卡顿。
Q2：变频器运行中频繁跳“过热”故障，如何处理？
A：首先检查环境温度是否过高（建议≤40℃）及变频器通风口是否堵塞；其次测量散热风扇转速是否正常，若风扇停转则更换；若风扇正常，需检查温度传感器（如PTC热敏电阻）阻值是否异常,或降低变频器载波频率以减少发热。
