维修前的准备工作
在开始维修之前，请务必做好以下准备,以确保安全和维修效率：

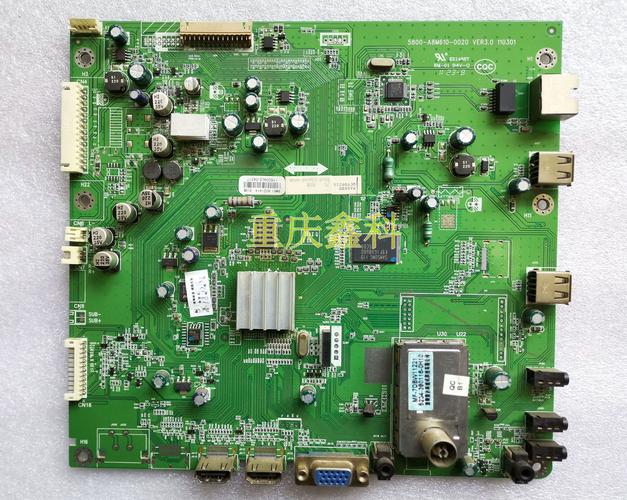

（图片来源网络，侵删）
-
安全第一：
- 断电操作：务必将电视电源线拔下，并等待几分钟，让主板上的大容量电容（如电源部分的450V滤波电容）充分放电,可以用万用表测量一下电容两端电压是否接近0V再进行操作。
- 防静电：人体静电可能击穿主板上的精密芯片（如CPU、Flash存储器），请佩戴防静电手环，或者用手触摸一下金属水管、机箱等接地物体,释放自身静电。
-
工具与设备：
- 万用表：必备！推荐使用带二极管档、电容档和频率档的数字万用表。
- 示波器：强烈推荐！对于检修逻辑控制、视频信号、时钟、复位等信号至关重要。
- 可调直流稳压电源：必备！用于为主板单独供电,进行上电测试和故障定位。
- 热风枪和电烙铁：用于拆焊芯片和电子元件。
- 放大镜或显微镜：用于检查虚焊、断线和微小元件。
- 备用零件：准备一些常用且易损的元件，如保险丝、整流桥、滤波电容、24MHz晶振、Flash存储器（型号如 W25Q32）、LVDS插座等。
- 图纸和资料：准备好主板的 原理图 和 点位图，这些可以在网上搜索“创维26E15HR 原理图”或“创维5800-P42R0101-CU 原理图”找到。
主板供电结构分析
这块主板通常分为三大供电系统,理解它们是维修的基础：
-
电源板（PFC+PWM）供电：

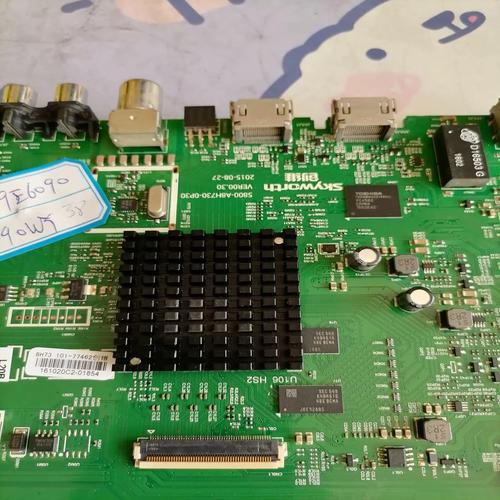

（图片来源网络，侵删）- 主板通过一个 4针插座 从电源板获得+12V和+24V直流电压。
- +12V：主要供给背光驱动板（高压板）和主板上的部分电路（如伴功IC）。
- +24V：主要供给逻辑板（即我们维修的这块主板）的核心供电。
-
主板核心供电：
- +24V输入：通过一个24V保险丝（通常标记为F1或F101）进入主板，再经过一个24V/5V降压电路（通常由一个或两个PWM芯片，如AP62300、AP62303等及其外围电路构成）转换为+5V。
- +5V：是主板上的“血液”，为CPU、Flash、DDR、TCON屏驱动板等几乎所有数字芯片供电。
-
系统各组供电：
- CPU接收到+5V后，会发出 PWR-ON（开机信号） 和 PS-ON（电源使能信号）。
- 这两个信号会控制不同的 DC-DC降压电路（由MP1484、MP2481N等芯片构成），从+5V或+24V转换出CPU、DDR、TCON等所需的各种电压，如+3.3V、+1.8V、+1.2V、+2.5V等。
维修思路：任何故障，首先要检查 输入的+24V 是否正常，然后检查 +5V 是否正常,最后再检查各组系统供电是否正常。
常见故障及维修思路
故障现象一：完全不开机（指示灯不亮）
-
检查电源板：
（图片来源网络，侵删）- 用万用表测量电源板到主板的4针插座，看是否有+12V和+24V输出，如果没有,问题在电源板。
- 如果有+24V输出，但主板的24V保险丝 F1 熔断，说明主板 24V输入端存在严重短路。
- 维修方法：断开24V输入，用万用表二极管档测量对地阻值，如果阻值很小，逐一排查：
- 24V滤波电容是否击穿。
- 24V/5V降压芯片（如AP62300）是否击穿。
- 其外围的MOS管、电感是否损坏。
- TCON屏供电接口是否对地短路。
- 维修方法：断开24V输入，用万用表二极管档测量对地阻值，如果阻值很小，逐一排查：
-
检查主板5V供电：
- 如果24V保险丝完好，但测量不到+5V输出。
- 维修方法：
- 检查+24V到降压芯片的通路是否正常（电感、电阻是否开路）。
- 检查降压芯片（如AP62300）的供电脚（Vin）、使能脚（EN）、反馈脚（FB）电压是否正常,参考原理图和点位图测量。
- 检查+5V的滤波电容是否鼓包或失效。
- 如果降压芯片异常，检查其外围阻容元件,必要时更换降压芯片。
- 维修方法：
- 如果24V保险丝完好，但测量不到+5V输出。
故障现象二：指示灯亮，但不开机（有+5V，CPU不工作）
这是最常见的故障之一,通常是CPU工作条件不满足。
-
检查CPU核心供电：
- 测量CPU的 VCC 和 AVCC 引脚，看是否有正常的+1.2V、+1.8V、+3.3V等供电,这是CPU工作的基础。
-
检查复位信号：
- CPU的 RST（复位） 引脚需要一个低电平→高电平的复位信号，上电瞬间用示波器或万用表测量，看电压是否能从0V跳变到3.3V左右，如果一直为低电平或高电平，检查复位电路（通常由一个专用复位IC或CPU内部及周边电路构成）。
-
检查时钟信号：
- CPU的 XIN 和 XOUT 引脚需要有一个稳定的 24MHz 正弦波时钟信号。
- 维修方法：用示波器的AC档测量晶振两端，应该能看到幅度约1Vpp左右的正弦波，如果没有：
- 检查晶振两端是否对地短路或漏电。
- 检查晶振的两个负载电容是否失效。
- 如果晶振和电容都正常,可能是CPU内部损坏或供电问题。
-
检查开机按键信号：
- 检查开机按键到CPU的 PWR-ON 引脚之间的线路是否正常（有无断路、短路）,可以用示波器在按下按键时观察该信号是否有跳变。
-
检查存储器：
- 如果CPU供电、复位、时钟都正常，但依然不开机，可能是Flash存储器（型号W25Q32）损坏或程序丢失。
- 维修方法：
- 检查Flash的 VCC、CS、CLK、MOSI、MISO、WP、HOLD 等引脚的电压和信号是否正常。
- 尝试重新刷写电视程序（需要编程器和固件文件，对新手有难度）。
- 直接更换一块同型号的Flash芯片,成功率很高。
故障现象三：有图像，无声音或声音异常
-
检查伴功IC供电：
这款电视的伴功IC通常由+12V供电，检查+12V是否送到伴功IC的电源脚。
-
检查静音控制：
- CPU会发出 MUTE 静音信号到伴功IC，检查该信号是否被意外拉低（导致静音）。
-
检查音频输入/输出：
检查音频信号从主板到伴功IC的通路是否正常，可以用示波器追踪音频信号,看在哪一级消失了。
-
更换伴功IC：
- 如果以上都正常，很可能是伴功IC本身损坏，找到伴功IC（型号可能如 TDA7498、TPA3116D2 等，具体看图纸）,更换即可。
故障现象四：图像异常（花屏、白屏、黑屏、有竖线）
- 检查LVDS信号：
- 图像信号由主板通过 LVDS线 传输到屏
