12v开关电源维修实例：从故障现象到解决方案的详细过程
开关电源作为现代电子设备的核心供电部件,其稳定运行对整个系统至关重要，本文将以一个常见的12V开关电源维修实例为主线，详细讲解从故障诊断到修复的全过程，涵盖工具准备、电路分析、故障定位及元件更换等关键环节，为维修人员提供实用的技术参考。
故障现象与初步检测 一台标称输出12V/5A的工业开关电源，通电后无输出，指示灯不亮，但电源内部发出轻微的"滋滋"声，首先进行安全检测，使用万用表测量输入端交流电压，确认220V输入正常；保险管完好，说明后级电路存在短路或保护动作，断开负载后测量输出端，电压仍为0V，初步判断故障发生在电源本身。
维修工具与准备 维修前需准备以下工具：数字万用表、示波器、隔离变压器、电烙铁、吸锡器、热风枪及常用电子元件（包括整流桥、滤波电容、开关管、PWM控制器等），特别注意开关电源存在高压危险，维修前必须对滤波电容进行放电操作，避免触电风险。

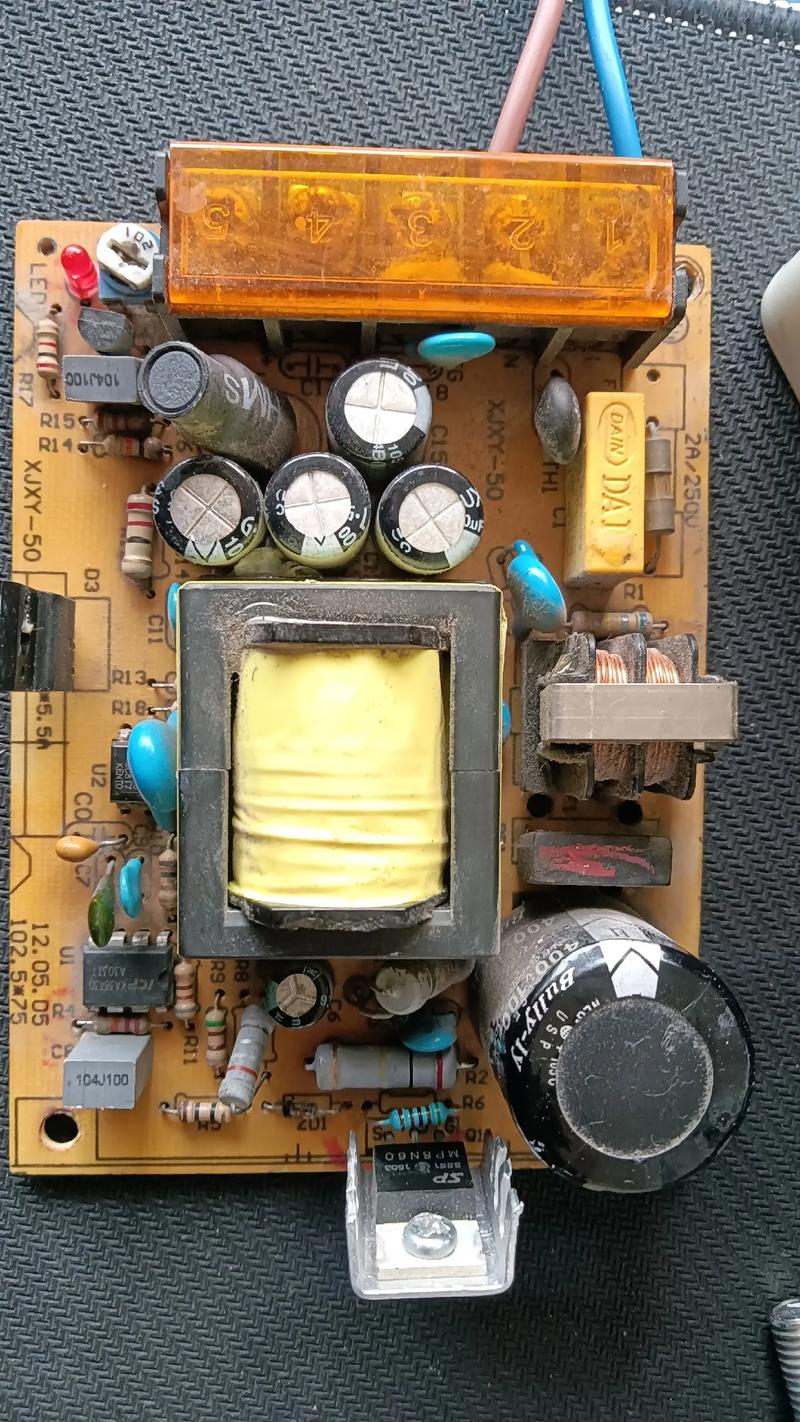

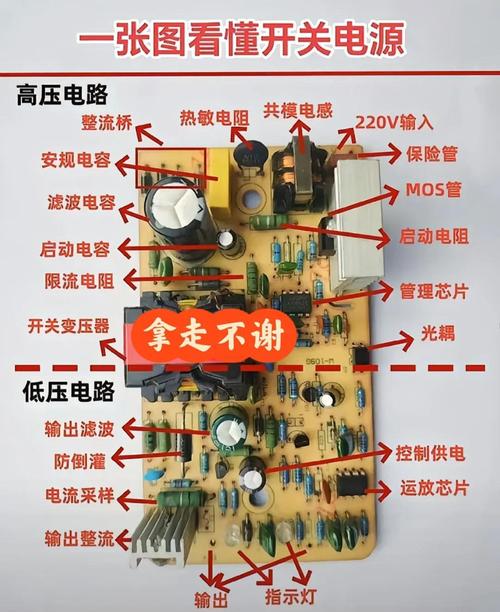

电路分析与故障定位 打开电源外壳，首先观察电路板是否有明显烧焦元件或虚焊点，该电源采用反激式拓扑结构，主要包含输入滤波、整流滤波、PWM控制、开关变压器及输出整流等部分，按以下步骤逐步排查：
-
输入级检测：测量整流桥输出直流电压，正常应为310V左右（220V×1.414），实测为0V，但保险管完好，说明前级电路存在开路故障，检查限流电阻TH1（5Ω/5W）已开路，更换同规格电阻后，整流桥输出恢复正常。
-
主功率电路检测：通电瞬间测量开关管Q1（2SK2843）漏极电压，发现电压从310V快速跌落至0V，说明存在过流保护，断电后测量Q1的D-S极间电阻，已击穿短路，进一步检查发现RGS（栅极限流电阻）烧毁，同步整流二极管D3也击穿短路。
-
PWM控制电路检测：更换损坏元件后，测量UC3842（PWM控制器）供电脚VCC（7脚）电压，正常应在12-18V波动，实测为0V，检查启动电阻Rstart（220kΩ）开路，导致UC3842无法启动，更换后VCC电压恢复正常，但输出仍为0V。
-
输出级检测：测量次级整流电路，发现肖特基二极管D5（540V/10A）正向压降异常（正常应<0.5V，实测1.2V），拆解后确认已开路，同时发现输出滤波电容C12（2200μF/25V）容量严重下降，由标称值降至不足100μF。

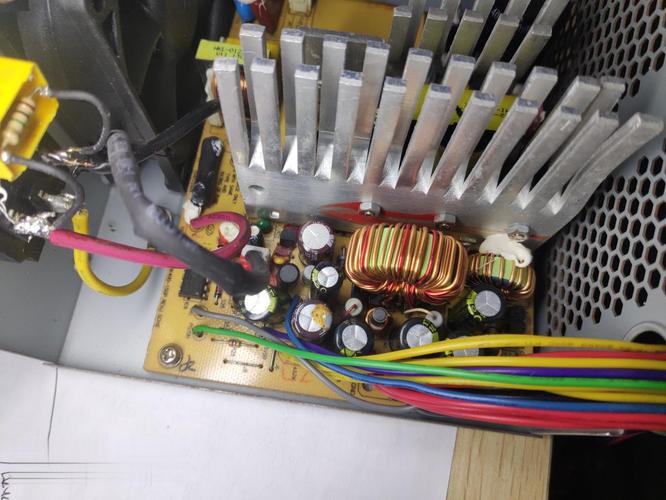

（图片来源网络，侵删）
元件更换与调试 将所有损坏元件更换为同规格新品：Q1（2SK2843）、TH1（5Ω/5W）、RGS（10Ω/1W）、D3（FR307）、D5（SB5100）、C12（2200μF/25V）、Rstart（220kΩ），通电前仔细检查焊接质量，确保无短路或虚焊，使用调压器逐步升高输入电压，同时监测输出电压：
| 测试阶段 | 输入电压(V) | 输出电压(V) | 状态说明 |
|---|---|---|---|
| 初始通电 | 100 | 0 | 缓慢升压中 |
| 升压至150 | 150 | 0 | UC3842起振 |
| 升压至220 | 220 | 8 | 输出正常 |
| 满载测试 | 220 | 5 | 电压跌落<5% |
输出电压稳定在11.8V（空载）至11.5V（满载），纹波电压<50mV，符合设计要求，指示灯正常发光，"滋滋"声消失，故障完全排除。
维修总结与注意事项 本次故障主要由电网浪涌导致开关管过压击穿，进而引发连锁损坏，维修过程中需特别注意：
- 更换开关管时必须确认耐压值（>600V）和电流容量（>10A）
- PWM控制器启动电阻需采用高精度金属膜电阻
- 输出滤波电容建议选用低ESR系列,确保纹波指标
- 维修后必须进行满载老化测试,持续运行2小时以上
对于开关电源维修,遵循"先静态后动态，先电源后负载"的原则，逐步缩小故障范围，同时建立常见故障元件库，如输入滤波电容失效、PWM控制器损坏、开关变压器匝间短路等，可大幅提高维修效率。
相关问答FAQs：
-
问：维修开关电源时如何判断高压电容是否需要更换？ 答：可通过测量电容容量（使用电容表）和ESR值（使用ESR表）综合判断，若容量下降超过20%或ESR值增大50%以上，即使外观无鼓包也应更换，对于滤波电容，还需检查是否有漏液或异味现象。
-
问：开关电源输出电压偏低但带载能力正常，可能的原因有哪些？ 答：常见原因包括：输出整流二极管正向压降增大、滤波电容容量下降、PWM反馈回路误差放大器性能退化、负载调整率电路异常等，建议先用示波器观察输出纹波，若纹波过大则重点检查滤波电容；若纹波正常则需检测反馈回路电阻值和光耦PC817的工作状态。
