显示器DVI接口维修是一个涉及硬件检测、故障判断和针对性处理的综合性技术工作，DVI（Digital Visual Interface）接口作为早期数字显示信号传输的重要标准，因其支持高清数字信号传输、抗干扰能力强等优点，在传统显示器和显卡中被广泛使用，随着使用时间的增加或不当操作，DVI接口可能出现接触不良、信号异常、物理损坏等问题，影响显示效果，以下是针对DVI接口维修的详细流程、常见故障及解决方法。
（图片来源网络，侵删）
DVI接口常见故障类型及初步判断
在进行维修前，需先明确故障表现，初步判断问题根源,常见的DVI接口故障包括：
- 无信号显示：开机后显示器提示“无信号”,检查接口连接正常但屏幕无反应。
- 花屏、闪烁或色彩异常：显示画面出现雪花、条纹、颜色失真,或频繁闪烁。
- 接触不良：轻微移动线缆时画面出现波动或中断,需反复插拔才能恢复正常。
- 物理损坏：接口针脚弯曲、断裂或接口外壳破损,导致无法插入或信号传输中断。
根据故障表现，可初步判断是接口硬件问题、线缆故障、显卡设置问题还是显示器本身故障，若更换DVI线缆后故障依旧，则可能是接口针脚氧化或损坏；若仅特定分辨率下出现问题,则可能是显卡驱动或兼容性问题。
维修工具与准备工作
维修DVI接口需准备以下工具：
- 螺丝刀套装：用于拆卸显示器后盖（通常为十字螺丝）。
- 万用表：检测接口针脚通断、电压是否正常。
- 酒精棉、清洁刷：清理接口针脚氧化层或灰尘。
- 尖嘴钳、镊子：调整弯曲的针脚或取出异物。
- 焊台（针对高级维修）：更换损坏的接口时需焊接。
- 防静电手环：避免静电损坏内部电子元件。
维修前需断开显示器电源，等待5-10分钟释放电容余电，并佩戴防静电手环,防止操作中损坏电路板。
（图片来源网络，侵删）
详细维修步骤
外观检查与清洁
- 检查接口外观：观察DVI接口是否有物理损坏，如针脚弯曲、断裂或接口外壳破裂，若针脚弯曲，用尖嘴钳轻轻扶正；若断裂,需更换接口。
- 清理灰尘与氧化层：用清洁刷刷除接口内的灰尘，再用酒精棉擦拭针脚，去除氧化层（针脚发黑或起锈），对于顽固氧化，可用细砂纸轻轻打磨,但需避免损伤针脚镀层。
线缆与连接测试

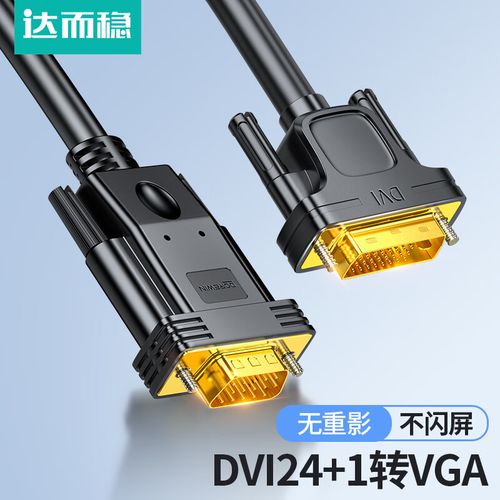

- 更换DVI线缆：排除线缆故障的可能性，若原线缆老化或内部断裂,更换后可能解决问题。
- 重新插拔接口：确保接口与线缆插接紧密，检查接口卡扣是否损坏导致松动，若卡扣断裂,需用胶水临时固定或更换接口。
内部电路检测
若外观清洁后故障依旧,需拆开显示器检测内部电路：

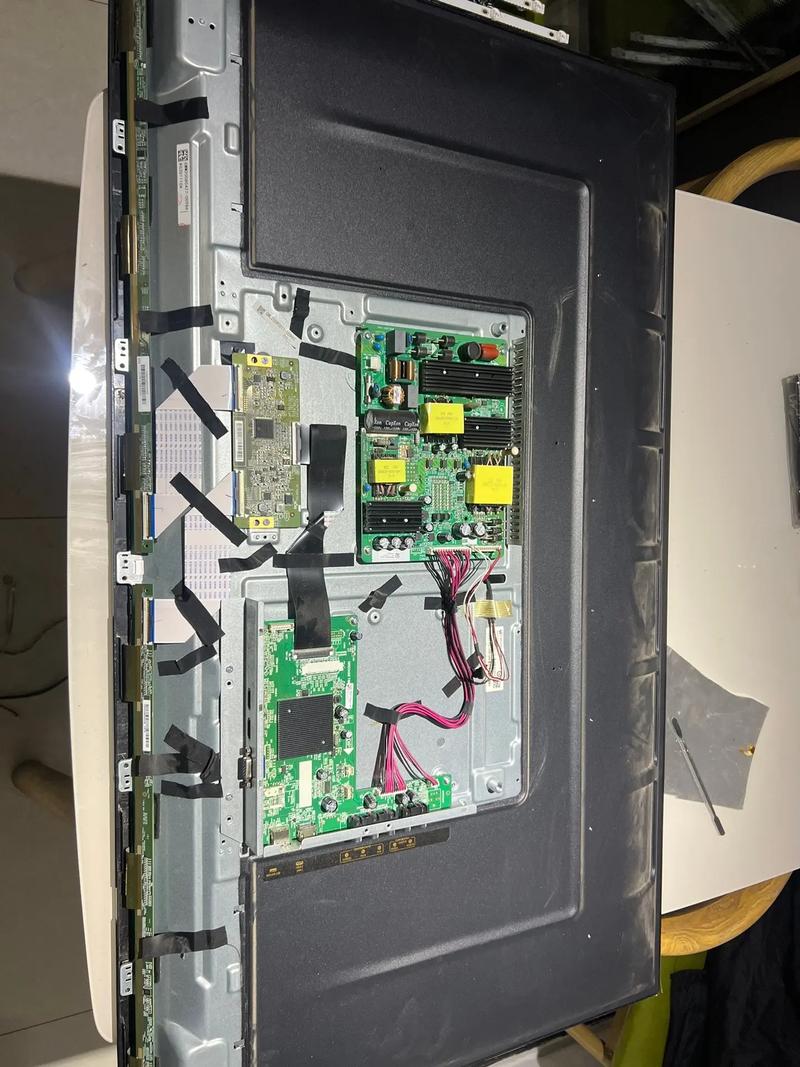

- 拆卸后盖：移除显示器后盖螺丝，小心分离外壳，注意断开排线（如电源板、主板连接线）。
- 定位DVI接口电路：找到DVI接口对应的电路板，检查接口与主板的焊接点是否有虚焊、脱焊，可用放大镜观察焊点，若有发黑或裂缝,需重新焊接。
- 万用表检测：
- 通断测试：测量DVI接口针脚与主板对应引脚之间的导通性，若某针脚不通,则存在断路。
- 电压测试：通电状态下（注意安全），测量接口供电针脚（通常为+5V）电压是否正常，若无电压,检查电源板输出或保险管是否熔断。
更换DVI接口
若接口针脚严重损坏或焊接点无法修复,需更换新接口：
- 选择匹配接口：根据接口类型（DVI-D、DVI-I或DVI-A）选择替换件,确保针脚数量和布局一致。
- 拆卸旧接口：用焊台吸走接口焊点焊锡，取下旧接口,清理焊盘。
- 焊接新接口：将新接口对准焊盘，先固定两端，再均匀焊接所有引脚，避免虚焊或短路,焊接后用万用表检测通断。
装配与测试
更换接口后，重新组装显示器,通电测试：
- 连接测试设备：将显示器与电脑主机连接,开机检查是否正常显示。
- 分辨率与刷新率测试：进入系统设置，调整不同分辨率和刷新率，确认接口是否支持全功能传输（如DVI-D接口不支持模拟信号，需搭配数字线缆）。
维修注意事项
- 安全第一：操作前务必断电，避免触电风险；焊接时防止烫伤电路板。
- 防静电措施：维修环境保持干燥,避免人体静电损坏电子元件。
- 兼容性确认：更换接口时，确保新接口与主板型号匹配,避免针脚定义不同导致故障。
- 驱动与设置：若维修后出现分辨率异常,需更新显卡驱动或检查系统显示设置。
维修成本与建议
- 成本分析：若仅为清洁或调整针脚，成本几乎为零；若需更换接口，配件费用约20-50元（含手工费）,高端显示器接口可能更贵。
- 维修建议：对于非专业人员，若接口损坏严重（如主板焊盘脱落），建议联系专业维修点，避免进一步损坏，若显示器老旧且维修成本较高,直接更换显示器可能是更经济的选择。
相关问答FAQs
Q1：DVI接口维修后出现颜色异常，可能是哪些原因？
A：颜色异常通常与信号传输干扰或针脚接触不良有关，首先检查DVI线缆是否为全针款（部分DVI线缆缺少某些针脚，可能导致色彩缺失），其次重新清洁接口针脚，确保无氧化或灰尘，若问题依旧，可能是显卡驱动故障,需更新驱动或更换测试显卡排除故障。
（图片来源网络，侵删）
Q2：DVI接口针脚断裂，能否自行修复？
A：若仅个别针脚断裂且不影响关键信号（如电源或地线），可用细铜线焊接替代，但操作需精细，避免短路，若断裂针脚为数据传输核心针脚（如DVI-D的24针数字信号针），建议直接更换接口，自行修复可能导致信号不稳定,进一步损坏显示效果。
