电磁炉高压保护维修视频是家电维修领域的重要学习资源,尤其对于维修人员来说，通过视频可以直观了解故障排查流程、关键部件检测方法及维修技巧，高压保护是电磁炉的核心安全机制，当电路中出现异常高压（如电网电压波动、IGBT管击穿、电容故障等）时，保护电路会启动，避免损坏核心部件或引发安全事故，本文将结合维修视频的核心内容，详细解析电磁炉高压保护的原理、常见故障点、维修步骤及注意事项，帮助维修人员快速掌握相关技能。
电磁炉高压保护的工作原理
电磁炉的高压保护电路主要由取样电阻、比较器、驱动电路及IGBT管等组成，其工作流程为：通过取样电阻检测直流母线电压（通常为220V交流整流后的310V左右），当电压超过设定阈值（如380V）时，比较器输出信号触发保护机制，驱动电路停止IGBT管的触发脉冲，从而切断加热功率，维修视频中，首先会讲解这一原理，强调高压保护的重要性——若保护失效，可能导致IGBT管、整流桥等元件烧毁，甚至引发火灾。
维修视频中的核心故障排查流程
维修视频通常以“故障现象→初步检测→重点检测→维修验证”的逻辑展开，以下是详细步骤：
故障现象判断

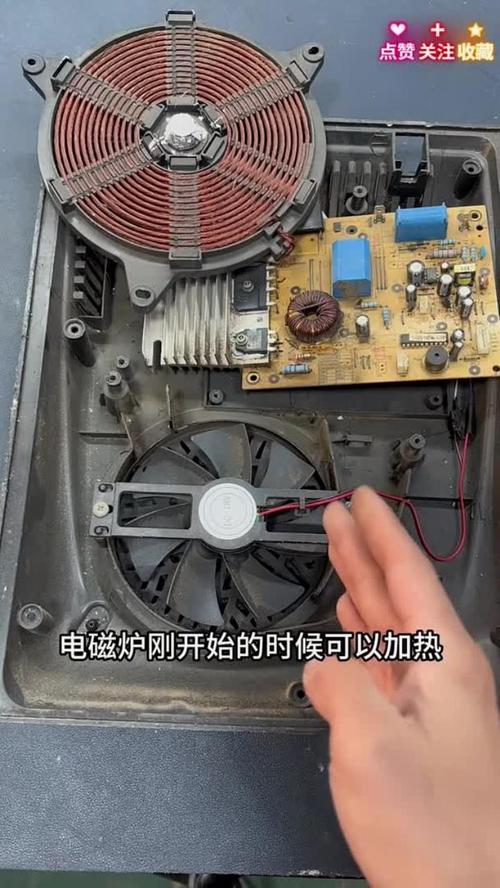

视频开头会展示典型的高压保护故障现象：电磁炉通电后报警（如显示E1、E2等代码），或无显示但内部发出“嘀嘀”声，无法启动加热，维修人员需根据代码或报警声初步判断是否为高压保护触发。
初步检测：排除外部因素

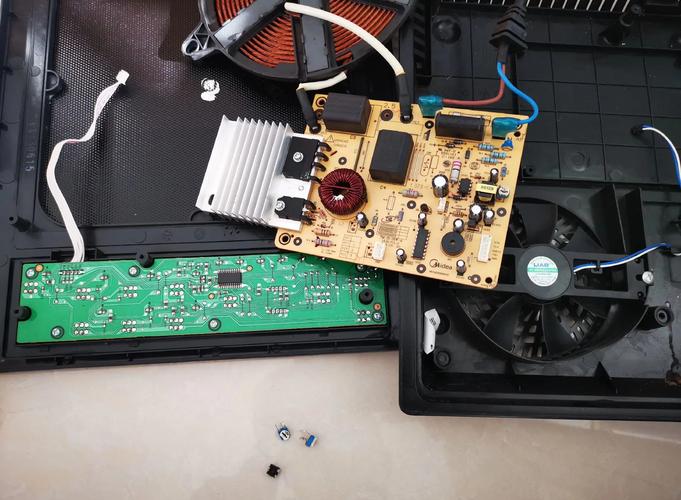

视频会强调先检查外部电网电压是否过高（如超过250V），若电网电压正常，则需拆机检测内部电路，此时需断开电源，用万用表二极管档检测保险管是否熔断，若熔断说明存在短路故障，需进一步排查IGBT管、整流桥等元件是否击穿。
重点检测：高压保护电路关键部件
维修视频的核心部分是检测高压保护电路的元件,以下为常见检测点及方法（可结合表格说明）：
| 检测部件 | 检测方法 | 故障判断标准 |
|---|---|---|
| 直流母线电压 | 通电后，用万用表直流档测量滤波电容两端电压，正常应为310V±15V。 | 若电压超过380V，说明电网电压异常或整流滤波故障。 |
| 取样电阻 | 断电后，用万用表电阻档测量取样电阻（通常为几MΩ高阻值）阻值是否与标称值一致。 | 阻值无穷大或偏差过大，需更换同规格电阻。 |
| 比较器（如LM339） | 测量比较器各脚电压，参考电路图对比正常值，若输入脚电压异常，检查分压电阻是否损坏。 | 输入脚电压高于阈值而输出未翻转，可能为比较器损坏。 |
| IGBT管 | 用万用表二极管档检测C-E、G-E极间的正向压降，正常时应单向导通。 | 若C-E极短路或阻值异常，需更换IGBT管并检查驱动电路。 |
| 驱动电路 | 检测驱动IC（如TA8316）输出端电压，正常情况下PWM脉冲信号应稳定。 | 无输出或信号异常，需检查供电电路及反馈回路。 |
维修验证

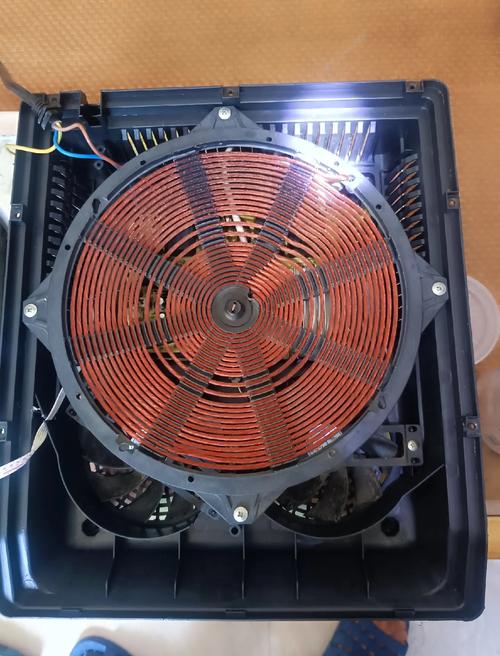

更换故障元件后,视频会演示通电测试：先不接炉盘，测量直流母线电压是否正常，再接入炉盘短时间加热，观察是否仍触发高压保护，若恢复正常，说明维修成功；若仍报警，需重新检测其他可能故障点（如同步电路、浪涌保护电路等）。
维修视频中的注意事项
- 安全第一：维修视频会反复强调，断电后必须对滤波电容放电（用电阻短接两端），避免残留高压电击，检测IGBT管时需注意其引脚易静电损坏，操作时应佩戴防静电手环。
- 元件代换原则：高压保护电路中的电阻、电容需选用耐压值更高的型号（如滤波电容耐压不低于400V），比较器、驱动IC需用原型号或直接代换型号，避免参数差异导致保护误动作。
- 电路图参考：视频会建议维修人员结合具体机型的电路图进行检测，不同品牌电磁炉的高压保护电路设计可能存在差异，不可盲目套用经验。
维修视频的学习价值
对于维修新手,视频通过实物拆解、动态检测（如示波器观察PWM波形）等可视化方式，比文字教程更易理解；对于经验丰富的维修人员，视频中的故障案例（如“电网电压正常但频繁高压保护”的疑难杂症）可提供新的排查思路，部分视频还会讲解高压保护电路的优化设计，如增加延时保护、多级取样等，帮助维修人员提升理论水平。
相关问答FAQs
Q1：电磁炉显示高压保护代码，但测量电网电压正常，可能是什么原因？
A：这种情况多因内部元件老化或损坏导致，常见原因包括：①取样电阻阻值变大，导致误检测高压；②滤波电容容量下降，使直流母线电压波动异常；③比较器或驱动IC性能不良，误触发保护，需重点检测上述元件，并用示波器观察直流母线电压是否稳定。
Q2：维修后电磁炉不再报警，但加热功率明显偏低，是否与高压保护电路有关？
A：可能与高压保护电路的阈值设置有关，若维修时更换了取样电阻或分压电阻，可能导致保护阈值偏低，使得电路在正常电压下误触发，需重新调整电阻参数，确保直流母线电压在310V时保护电路不动作，同步电路或电流检测电路异常也可能导致功率低，需结合电路图进一步排查。
