第一部分：准备工作与安全须知
在开始任何维修之前,请务必做好以下准备：

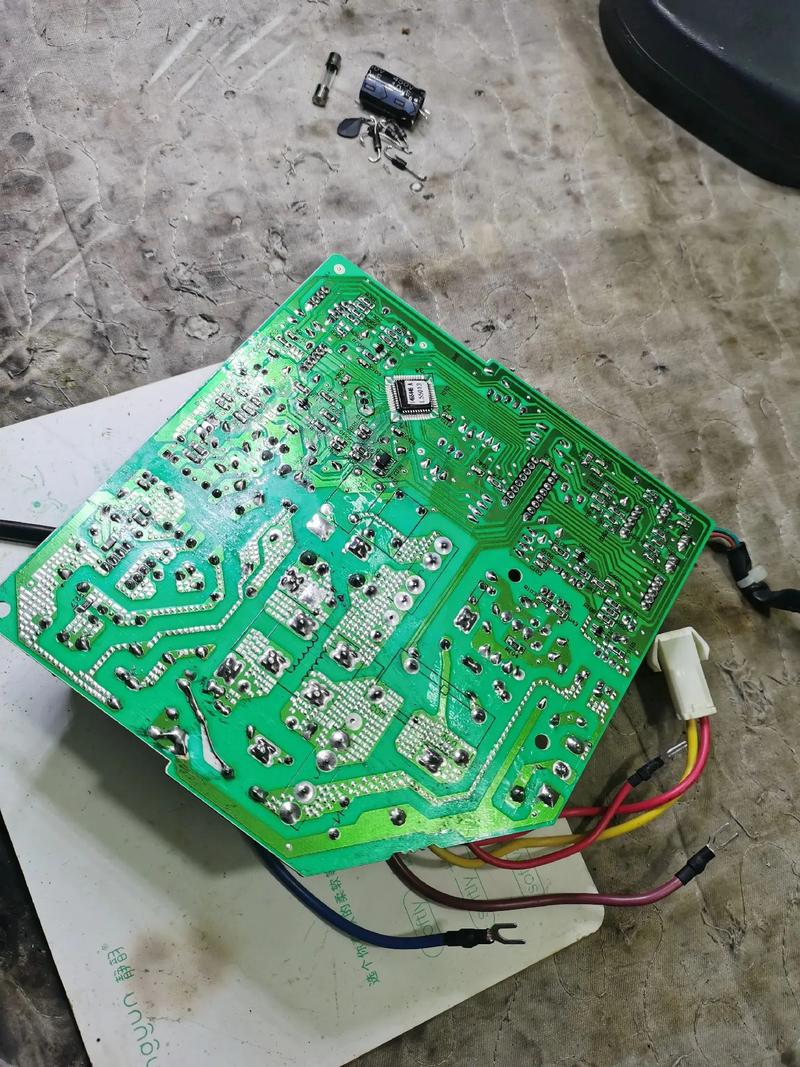

（图片来源网络，侵删）
-
安全第一：
- 断电操作：维修前务必拔掉电源线和所有信号线。
- 静电防护：人体静电可能损坏逻辑板上的精密芯片，请佩戴防静电手环,并确保工作台接地良好。
- 高压危险：虽然逻辑板电压较低，但背光驱动部分（特别是升压电路）会产生上千伏的高压，非专业人员请勿触碰这部分电路,或在完全了解电路原理前进行操作。
-
必备工具：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐，用于观察信号波形，是诊断数字信号问题的“火眼金睛”。
- 电烙铁和吸锡器：用于拆卸和焊接元件。
- 热风枪：用于拆卸多引脚的芯片。
- 放大镜或显微镜：用于检查肉眼难以看清的虚焊、小元件和焊盘。
- 替换零件：准备一些常见的易损件，如保险丝、贴片电容、MOS管、驱动IC等。
-
图纸和资料：
- 逻辑板图纸：这是维修的“地图”，M185XW01的图纸在网上（如一些专业维修论坛）可以找到，请务必找到对应你板子版本的图纸,因为不同批次可能有小幅差异。
- 芯片资料：找到主控芯片、屏驱动芯片、电源芯片等关键IC的数据手册,了解其引脚定义和典型工作电压。
第二部分：逻辑板工作原理简介
理解原理是维修的基础,M185XW01逻辑板主要由三大核心部分组成：

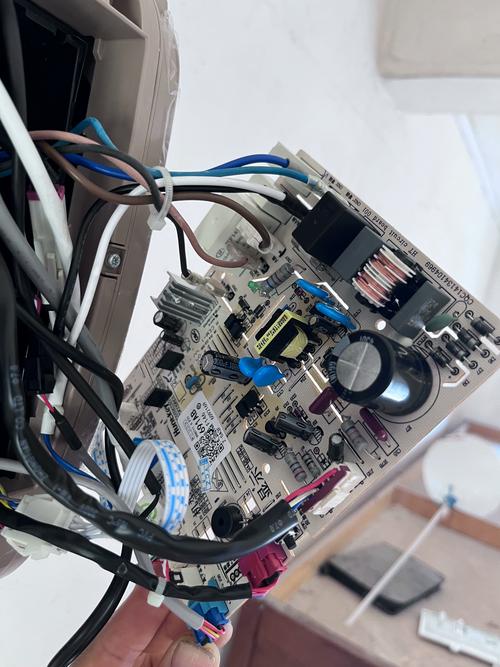

（图片来源网络，侵删）
-
电源部分：
- 功能：将输入的12V DC（或5V DC，取决于显示器型号）转换为逻辑板内部各芯片所需的各种电压，如3.3V、2.5V、1.8V等,并为背光电路提供供电。
- 关键元件：PWM控制器（如OZ9926系列）、MOS管、电感、滤波电容、保险丝。
- 常见故障：无电压输出、电压不稳、保险丝熔断。
-
屏驱动部分：
- 功能：接收来自主板LVDS或RSDS信号，通过主控芯片（如NT68676S、GM7621等）处理后，生成驱动TFT-LCD屏体所需的行扫描（V-ON, V-GATE）和列数据（R/G/B Data）信号。
- 关键元件：主控芯片、屏驱动芯片、LVDS接口、上拉电阻、排阻。
- 常见故障：图像花屏、白屏、黑屏、图像缺色、图像拖影。
-
背光驱动部分：
- 功能：将12V DC电压通过升压电路（Boost Converter）转换为上千伏的交流高压,点亮背光灯条。
- 关键元件：PWM控制器（如OZ9926）、MOS管、升压电感、高压电容、反馈电阻、使能信号（EN）和亮度控制信号（PWM_DIM）。
- 常见故障：黑屏（有图像）、屏幕闪烁、亮度不可调、背光亮一下灭一下。
第三部分：维修流程与故障诊断
维修遵循“先易后难、先外后内、先电源后信号”的原则。
（图片来源网络，侵删）
初步检查与上电测试
-
目视检查：
- 仔细观察逻辑板正面和背面，寻找明显的烧焦、发黑、鼓包的电容。
- 检查是否有虚焊的元件,特别是引脚较多的芯片和功率电感。
- 检查PCB板是否有断裂、腐蚀或进水痕迹。
-
测量输入电压：
在逻辑板的电源输入端（通常是DC-IN接口或排针）测量输入电压是否正常（例如12V），如果无输入,检查显示器电源板或连接线。
-
上电测试（关键步骤）：
- 准备工作：将逻辑板从屏幕上拆下，单独进行测试，用一根短的排线将逻辑板与屏幕连接好,将电源输入线接到12V电源上。
- 测量各路输出电压：
- 电源电压：用万用表测量主控芯片、屏驱动芯片等供电引脚的电压（如3.3V, 2.5V）是否正常且稳定,这是判断电源部分好坏最直接的方法。
- 背光使能信号：测量PWM_DIM（或ADJ, DIM）引脚的电压，正常情况下，开机后此引脚应有高电平（如3.3V或5V）或一个可调的PWM信号，如果为0V,背光必然不亮。
- 背光供电：测量升压电路的供电输入端（通常是12V）和输出端（高压端，需用高压表或示波器高压档测量，正常值在AC 500V-700V之间，不同灯条数量和长度电压不同）。
分模块故障定位
根据上电测试的结果,判断问题出在哪个模块。
A. 故障现象：黑屏，但用手电筒斜照屏幕能看到微弱图像
- 问题根源：背光未点亮。
- 检修思路：
- 检查背光使能信号：测量PWM_DIM引脚电压，若无电压,检查主板送来的信号线或相关上拉电阻。
- 检查背光供电：测量升压电路的12V供电是否正常。
- 检查升压电路本身：
- 检查升压MOS管是否击穿（用万用表二极管档测D-S极是否短路）。
- 检查PWM控制器（如OZ9926）的供电、使能、反馈引脚电压是否正常,对比图纸上的参考电压。
- 检查升压电感是否开路。
- 检查高压输出端的电容是否失效或短路。
- 检查灯条：如果以上都正常，可能是屏幕灯条损坏，可以用一个12V的直流电源（带限流电阻）逐个点亮灯条进行测试。
B. 故障现象：白屏、花屏、图像异常
- 问题根源：屏驱动部分或LVDS信号传输问题。
- 检修思路：
- 检查LVDS信号：这是最常见的故障点。
- 电压测量：用万用表测量LVDS排线中R/G/B数据线的电压，正常情况下，所有数据线的电压应该在1.2V左右且非常稳定，如果电压跳动或差异很大,说明信号不正常。
- 波形测量（最佳方法）：用示波器测量LVDS信号，正常情况下，应该能看到清晰的差分对信号波形，如果波形混乱、幅度过低或只有一条直线,说明信号有问题。
- 检查供电：测量主控芯片和屏驱动芯片的供电电压是否正常。
- 检查时钟信号：用示波器测量LVDS时钟线,应该有非常规整的方波。
- 检查主控芯片和屏驱动芯片：
- 检查芯片是否虚焊,尝试重新加焊。
- 测量芯片的各个复位、使能引脚电压是否正常。
- 如果怀疑芯片损坏，在没有十足把握的情况下，不建议直接更换,因为成本较高且需要专业设备。
- 检查LVDS信号：这是最常见的故障点。
C. 故障现象：无任何反应，电源指示灯不亮
- 问题根源：逻辑板电源部分或输入供电问题。
- 检修思路：
- 检查保险丝：找到电源输入端的保险丝（通常是绿色或黄色的贴片保险丝）,用万用表测量其是否熔断。
- 检查整流桥/续流二极管：检查是否有二极管被击穿短路。
- 检查PWM控制器：测量其供电、使能、电压反馈等引脚电压，如果保险丝熔断，很可能是MOS管或PWM控制器内部短路导致，更换损坏元件后,需检查其他相关元件是否连带损坏。
