电视核心板（主板）简介

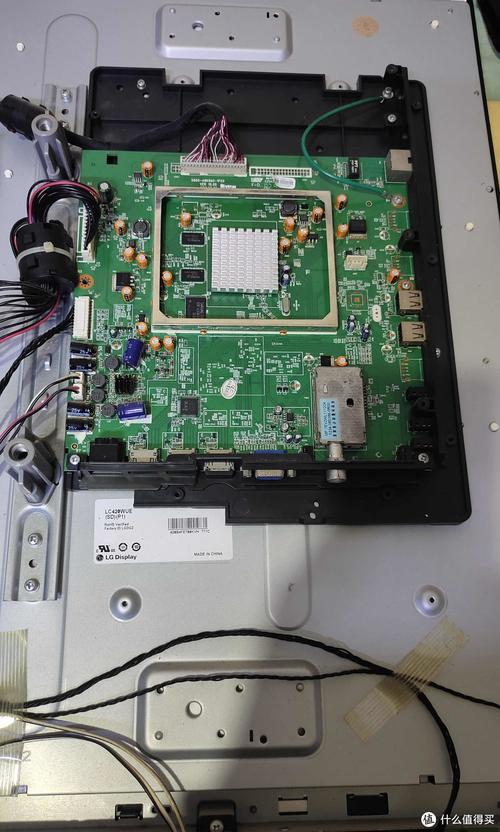

要维修这款电视,首先要了解它的核心——主板，创维42K08RD的主板通常集成了以下主要功能模块：
（图片来源网络，侵删）
- 电源模块: 负责将220V交流电转换为各路直流电，为主板、背光、屏驱动等供电。
- 信号处理模块: 接收HDMI、AV、VGA等信号，进行解码和处理。
- MCU（微控制器）: 电视的“大脑”，负责接收遥控器/按键指令，控制各部分协调工作。
- 背光驱动（高压板）部分: 有些主板会集成小功率的背光驱动电路，但更常见的是由主板输出控制信号（如PWM、BL-ON、BL-ADJ）到外接的独立高压板。
- 屏驱动（T-CON）接口: 输出LVDS信号，驱动液晶屏显示图像。
常见故障维修实例分析
指示灯亮，但不开机（黑屏，无图像无声音）
这是最常见的故障现象,通常由电源、MCU或负载问题引起。
故障现象描述：
- 按下遥控器或本机电源键,电源指示灯（红色或蓝色）会亮或闪烁一下，但屏幕全黑，没有任何图像，也没有任何声音。
- 指示灯状态是重要线索：
- 常亮（红色）： 表示电源板已启动，待机电路正常，但主板未收到开机指令或主板自身无法启动。
- 闪烁（如1秒闪1次，2秒闪2次）： 通常是主板MCU进入保护状态，通过指示灯闪烁次数来报错。
- 亮一下就灭： 可能是负载短路导致电源保护，或者MCU瞬间复位。
维修思路与步骤：
-
区分故障区域：

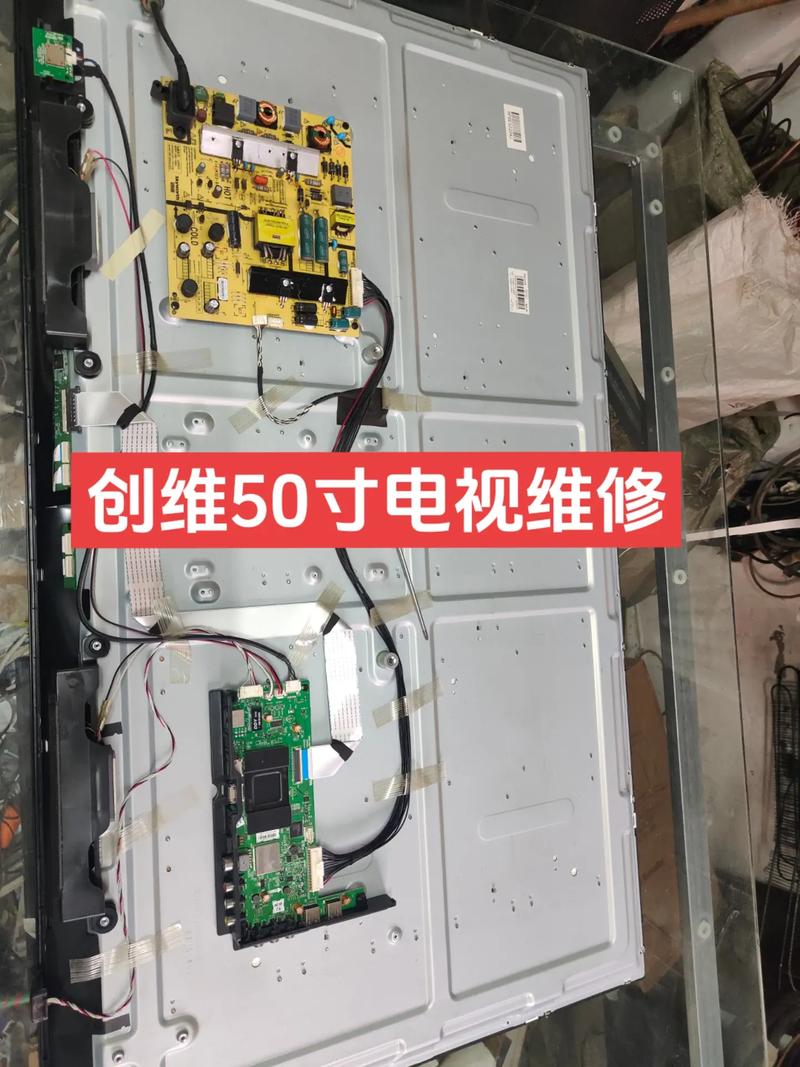

（图片来源网络，侵删）- 听声音： 开机时仔细听，是否有“噗”的一声（高压板启动）或轻微的“滋滋”声（电源板负载启动）？完全无声，重点查电源和MCU。
- 测电压： 这是最关键的一步，使用万用表测量主板上的关键电压。
-
关键检测点与电压值（以常见主板为例）：
- 电源输入端： 测量主板上电源插座处的 +12V 和 +5V_STB (或称+5VSB) 电压。
- +5V_STB待机电压： 只要插上电，这个电压就应该稳定存在（通常为5V），如果没有，说明电源板或其待机电路故障。
- +12V主电压： 按下电源键后，这个电压应该从0V上升到12V，如果没有或电压不足，说明电源板主供电电路损坏，或主板有严重短路导致电源保护。
- MCU供电： MCU通常需要 +3.3V 和 +1.2V (或+1.8V) 供电，测量主板上给CPU供电的稳压芯片（如AP2112, LD1117V33等）的输出脚。
12V正常,但+3.3V/1.2V没有，说明供电电路（稳压芯片或其外围元件）损坏。
- 复位电路： 测量MCU的复位脚（RESET），开机瞬间，此脚应为低电平，然后迅速跳变为高电平，如果一直为低电平，MCU无法工作。
- 晶振： 测量MCU旁边的晶振（通常为24MHz或12MHz）是否起振，可以用示波器测波形，或用万用表测电压（通常在1.5V-2.5V之间），如果电压异常或无波形，晶振可能损坏。
- 电源输入端： 测量主板上电源插座处的 +12V 和 +5V_STB (或称+5VSB) 电压。
-
常见故障点：
- 电源板故障： 输出电压异常，特别是+12V或+5V_STB无输出。
- 主板MCU电路故障：
- 稳压芯片损坏： 最常见的是输出+3.3V的AP2112或1117系列芯片损坏。
- 晶振损坏： 导致MCU无法工作。
- MCU本身损坏： 比较少见，但排除了所有外围电路后需要考虑。
- 负载短路： 检查屏LVDS接口、背光接口等是否有短路，导致电源保护。
维修实例总结： 一台创维42K08RD，红灯常亮，不开机，测量电源插座+12V电压为0V，+5V_STB正常，说明待机正常，但主供电未启动，断开主板与电源板的连接，单独给电源板上电，测量+12V输出正常，排除电源板故障，问题在主板，测量主板上+12V输入端对地电阻，发现为0Ω，存在短路，逐一排查，发现是屏供电的保险电感（FL1）对地短路，更换该电感后，阻值恢复正常，再通电，+12V正常输出，电视成功开机。

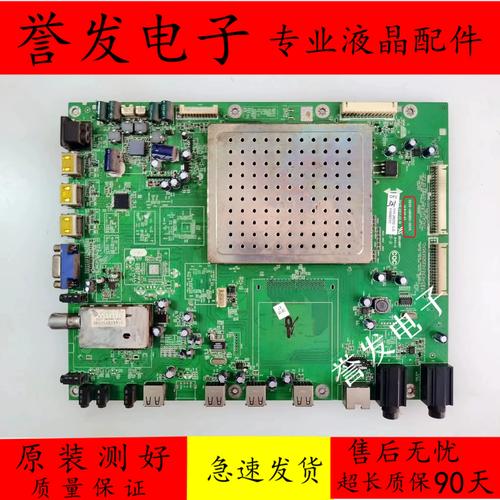

（图片来源网络，侵删）
有声音，但黑屏（背光不亮）
故障现象描述：
- 按下电源键,能听到声音（如开机音乐、台标声），按遥控器也能听到音量变化，但屏幕一片漆黑，用手电筒贴近屏幕能看到非常暗的图像。
- 这说明主板信号处理部分、MCU和音频部分工作正常，问题出在背光系统。
维修思路与步骤：
-
确认背光类型： 拆开电视，观察是主板集成高压板还是外接独立的高压板，42K08RD多为外接独立高压板。
-
检测背光控制信号：
- 找到连接到高压板上的排线（通常是3-4根），如 BL-ON (背光开关)、PWM (亮度调节)、BL-ADJ (有时与PWM复用)。
- 用万用表或示波器测量：
- BL-ON: 按下电源键后，此脚应有高电平（如+3.3V或+5V）。
- PWM: 此脚应有脉冲信号，亮度越高，占空比越大，可以用示波器看，也可以用万用表测直流电压，正常开机时应有1-3V左右的跳动电压。
- 如果这些控制信号正常，但高压板无输出，那么高压板损坏。
-
检测背光供电：
- 测量高压板的供电输入端（通常是+12V），按下电源键后，+12V电压是否稳定送达。
- 如果控制信号正常，供电也正常，但高压板仍不工作，则高压板100%损坏。
-
检测灯条（LED灯板）：
- 如果高压板有输出（能看到打火或听到轻微的“滋滋”声），但背光不亮，问题很可能在灯条。
- 断开高压板与灯条的连接,用隔离法：将高压板单独通电，用万用表AC档或高压探头测量其输出端，看是否有高压输出。
- 如果有高压输出,说明灯条损坏，灯条损坏通常是其中某几颗LED灯珠烧毁（短路或开路），导致整个灯条不工作，可以用替换法或分段测量法确认。
维修实例总结： 一台创维42K08RD，有声音，黑屏，手电筒照射可见暗影，拆机测量，高压板上的BL-ON和PWM信号在开机时均正常，+12V供电也正常，判断为高压板故障，更换一块同规格的高压板后，背光亮起，故障排除，如果手头没有同型号高压板，也可以尝试维修原高压板，常见故障是高压输出电容鼓包、MOS管击穿或PWM控制芯片（如OZ9938系列）损坏。
图像出现竖条、横线、花屏或图像闪烁
故障现象描述：
- 图像正常,但上面有固定的竖线、横线或干扰花点。
- 图像整体正常,但不断闪烁、抖动。
- 通常与T-CON（时序控制）板或LVDS排线
