电磁炉El故障维修方法
电磁炉出现El故障代码时，通常表示机器检测到电网电压过高或过低，属于电压保护性故障，此类故障可能由外部供电问题或内部电路异常引起，需通过系统排查逐步定位原因,以下是详细的维修步骤及注意事项：
故障初步排查
-
检查外部供电电压 使用万用表测量插座电压，正常范围应为AC220V±10%（即198V-242V），若电压低于198V或高于242V，属于电网异常，需等待电压稳定后再尝试使用，若周边大功率电器（如空调、冰箱）频繁启动，可能导致电压波动,建议单独为电磁炉供电。
-
检查电源线及插头 确认电源线无破损、插头接触良好，可尝试更换插座排除接触不良问题，部分老旧电源线因内部线径过细或老化，会导致压降过大，需更换符合标准的电源线（建议线径≥1.5mm²）。
（图片来源网络，侵删）

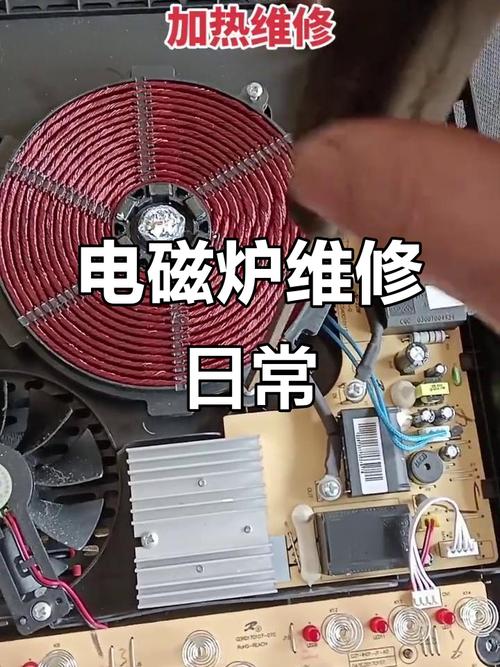

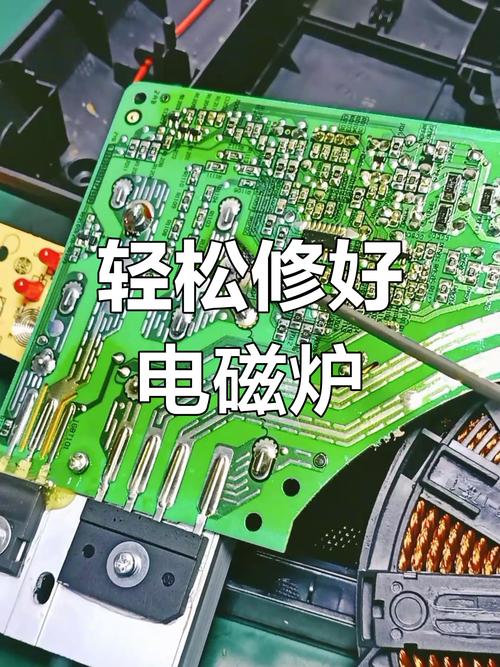

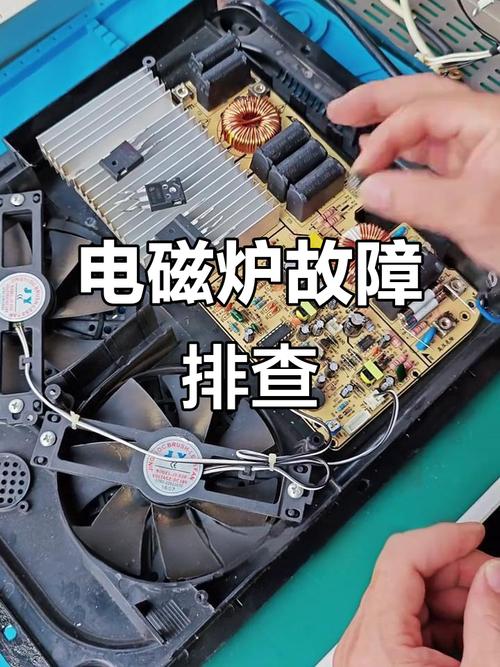

内部电路检测 若外部电压正常，则需拆机检查内部电路,操作前务必断电并等待电容放电完成。
检测电压采样电路 电压采样电路由分压电阻、电容及比较器（如LM339）组成，是判断电网电压的关键环节,重点检测以下元件：
- 分压电阻：通常为1MΩ高阻值电阻，易因发热阻值变大，可用万用表测量其阻值，若偏差超过5%需更换。
- 滤波电容：位于采样电路中的104（0.1μF）电容，若漏电或失效会导致采样电压异常,需用电容表检测容量及漏电流。
- 比较器：检测LM339供电是否正常（通常为+5V）,用示波器观察其输出端电压是否随电网电压变化而跳变。
检查同步及振荡电路 同步电路异常可能误判电压，导致El故障,检测步骤：
- 同步电阻：检查功率管IGBT的驱动电阻（通常为10Ω-22Ω）是否开路或变值。
- 振荡电容：检测定时电容（如103/0.01μF）是否漏电,可替换同规格电容测试。
- 驱动芯片：如TA8316S或SG3525，测量其供电端（VCC）及输出端波形是否正常。
检测功率及整流电路 整流桥堆或滤波电容故障可能导致直流电压不稳定,触发保护：
- 整流桥堆：用万用表二极管档检测四个二极管是否击穿或开路，若正向压降大于0.7V或反向导通需更换。
- 滤波电容：大容量电解电容（如5μF/400V）鼓包、漏液或容量下降时，需更换同规格新品，建议选用105℃耐高温型号。
软件与复位电路排查
-
MCU复位电路 电磁炉上电后，MCU（如S3F9454系列）需先完成复位，检测复位芯片（如HT70XX系列）或RC复位电路（通常为10KΩ电阻+10μF电容），若复位电压不稳定（正常为>4.2V）,需更换相关元件。
-
软件版本问题 部分电磁炉因软件版本过旧，对电压波动敏感，可通过厂家提供的升级工具刷新程序，但需注意匹配型号,避免刷错导致无法工作。
常见故障元件对照表 | 故障现象 | 可能原因 | 检测方法 | 解决方案 | |------------------|---------------------------|---------------------------|-------------------------| | 电压采样异常 | 分压电阻变值 | 万用表测量阻值 | 更换1MΩ高精度电阻 | | 电网波动误判 | 滤波电容漏电 | 电容表检测容量 | 更换0.1μF/50V电容 | | 直流电压不稳定 | 整流桥堆击穿 | 万用表二极管档检测 | 更换600V/10A整流桥堆 | | MCU保护误动作 | 复位电容失效 | 测量复位端电压 | 更换10μF/16V电解电容 |
维修注意事项
- 安全防护：维修时需在绝缘垫板上操作，避免同时触碰高压部分（如整流桥堆、IGBT）和低压部分（如MCU）,防止短路或触电。
- 元件更换：更换功率元件（如IGBT、整流桥）时，需确保散热硅脂涂抹均匀，并固定牢固,避免因过热再次损坏。
- 调试测试：修复后需先不接锅具，通电检测待机电压是否正常（通常为+5V、+18V等）,再尝试开机测试。
相关问答FAQs：
-
问：电磁炉显示El故障，但测量插座电压正常，怎么办？ 答：若外部电压正常，需重点检查内部电压采样电路，可能是分压电阻阻值漂移或滤波电容失效，导致MCU误判电压，用万用表测量采样电路输出电压（通常为0-5V），若偏离正常范围（如电压过高），需逐个排查分压电阻及电容，同步电路异常也可能引起误保护,需检测驱动电阻及振荡电容。
-
问：更换整流桥堆后电磁炉仍显示El，可能是什么原因？ 答：更换整流桥堆后仍报El故障，需检查滤波电容容量是否下降，大容量电解电容失效会导致直流电压纹波过大，使MCU误判为电压异常，可用电容表测量容量，若实际值低于标称值20%以上需更换，还需检测MCU的电压检测引脚（如VOLT端）是否有虚焊或线路断裂,确保采样信号准确传输。
