47e700s维修参数是技术人员在进行故障排查和维修调试时的重要依据，涵盖了电源板、主板、逻辑板、屏驱动板等核心模块的关键电压、波形、电阻及通信信号等数据，准确掌握这些参数，能快速定位故障点，提高维修效率，以下从各模块出发,详细列出47e700s电视的常见维修参数及注意事项。

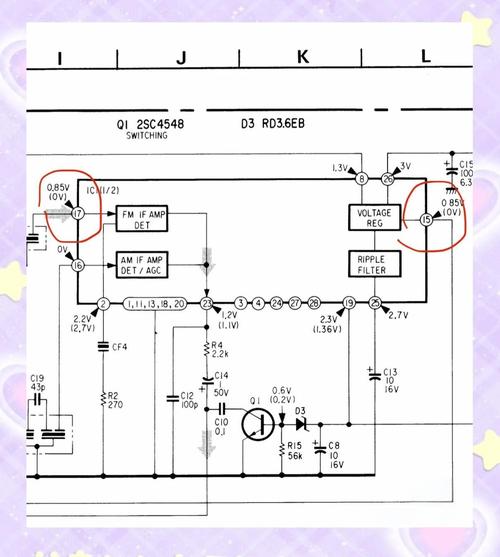

（图片来源网络，侵删）
电源板维修参数
电源板是电视的“供电核心”，主要提供+12V、+24V、+5V、+5V_STB（待机电压）、+32V（或+36V，视屏型号而定）等直流电压，部分机型还涉及+9V、+19V等。
待机状态电压
- AC输入：经保险管、EMI滤波后，市电AC220V进入PFC（功率因数校正）电路。
- PFC输出：正常工作时为+380V±20V（AC220V输入时），待机时PFC电路不工作，该电压为0V。
- 副电源输出：
- +5V_STB：待机核心电压，为CPU、红外接收、待机指示灯等供电，正常值5V±0.1V，误差过大会导致无法开机或频繁重启。
- +12V/AD12V：为主板、背光驱动等供电，待机时可能为0V或低电平（由CPU控制）。
开机状态电压
- PFC输出：开机后稳定在+380V±20V，若偏低（如<350V）可能是PFC开关管（如2SK3562、2SC5148）或驱动电路故障。
- 主电源输出：
| 电压标识 | 对应负载 | 正常值范围 | 故障现象（电压异常） |
|----------|----------------|------------|-------------------------------------|
| +12V | 主板、背光驱动 | 12V±0.3V | 无图像、声音，或背光闪烁 |
| +24V | 背光驱动（部分机型） | 24V±0.5V | 背光不亮，或开机保护关机 |
| +5V | 主板逻辑电路 | 5V±0.1V | 开机黑屏、指示灯亮但无反应 |
| +32V | 屏驱动电路（部分机型） | 32V±1V | 屯无光、花屏，或屏驱动板指示灯异常 |
关键测试点波形
- PFC驱动信号：测试开关管Q1的G极波形，正常为频率约50kHz-100kHz的方波，幅值10-15V（需根据驱动IC型号确认，如L6599D）。
- PWM控制信号：主电源PWM芯片（如NCP1399）的输出端，应有占空比可调的方波，电压幅值取决于供电电压（如12V供电时幅值约8-10V）。
主板维修参数
主板负责信号处理、系统控制及电源管理，核心包括CPU、存储器、AV解码芯片、HDMI/USB接口等。
供电电压
- CPU核心供电：通常为+3.3V或+1.2V（双供电），需用万用表直流档测量，误差需<±5%，CPU供电为3.3V时，实测<3.1V或>3.5V可能导致死机、不开机。
- 内存供电：DDR内存供电一般为+1.8V或+2.5V，需确认具体芯片型号（如K4S641632）的供电要求。
- 接口供电：HDMI接口供电+5V，USB接口供电+5V±0.25V，若偏低可能导致无法识别外部设备。
通信信号
- I2C总线：包括SDA（数据线）和SCL（时钟线），正常电压为3.3V或5V（上拉电压），波形为脉冲信号，若电压异常（如SDA恒为高电平），可能是CPU或外挂存储器（如24C32）损坏。
- 串口通信：维修时可通过串口助手（波特率通常115200）读取CPU日志，判断开机自检流程是否卡在某个环节。
关键测试点
- 复位信号：CPU的RESET脚，开机时应有一个低电平→高电平的跳变（持续约10-100ms），若始终为低电平，CPU无法工作。
- 晶振信号：CPU主晶振（如24MHz）起振时，用示波器应测到正弦波，幅值约1-2V；无波形则CPU不工作。
逻辑板与屏驱动板维修参数
逻辑板负责处理主板送来的LVDS/RGB信号，并转换为屏驱动板能识别的时序信号；屏驱动板则产生伽马电压、VCOM电压及驱动屏的栅极/源极脉冲。
逻辑板供电
- +12V/AVDD：逻辑板主供电，正常值12V±0.5V。
- +3.3V/VDD：芯片供电，如TCON芯片（如SSD2025）供电，需稳定3.3V。
- 伽马电压：屏驱动板产生的多组电压（如+15V、-5V、+35V等），用于调节灰度等级，需用万用表逐个测量，误差<±0.3V。
LVDS信号
- 通道定义：通常包含6位数据通道（R0-R5、G0-G5、B0-B5）、时钟通道（CLK+、CLK-）。
- 波形测试：用示波器测量CLK脚，正常频率约40-70MHz（取决于分辨率），幅值约0.8-1.2V（差分信号），数据通道波形应与时钟同步，若某通道无波形或幅值异常，可能导致花屏、缺色。
屏驱动板关键参数
- VCOM电压：屏的公共电极电压，通常为-10V至-20V（不同屏型号差异大），需用万用表直流档测量，若偏离正常值会导致屏幕亮度不均或色偏。
- 栅极/源极驱动电压：
| 信号类型 | 正常电压范围 | 故障现象 |
|----------|--------------------|-------------------------|
| VGH | +15V至+25V | 屏幕垂直亮线或全黑 |
| VGL | -5V至-10V | 屏幕水平亮线或图像异常 |
| VDD | +3.3V至+5V | 无图像或花屏 |
背光驱动板维修参数
背光驱动板负责将电源板提供的+12V/+24V转换为恒流源，驱动LED灯珠发光。
供电与使能信号
- +12V/VIN：输入电压，正常值12V±0.5V，若偏低可能导致背光闪烁。
- EN（使能信号）：主板送来的高/低电平控制信号，高电平（3.3V/5V）使能背光，低电平关闭，若EN信号正常但背光不亮，需检查驱动IC（如OZ9926、LD9955）是否损坏。
恒流输出
- LED+/-电压：每组LED灯串的电压，根据灯珠数量不同而变化（如每组10颗LED灯珠，电压约30-35V），若某组电压为0V，可能是灯珠开路或保险电阻（如1Ω/0.5W）熔断。
- 电流检测信号：通过采样电阻（如0.1Ω）转换为电压信号，用示波器测量波形应为稳定的直流或脉冲信号，若波形异常可能导致背光亮度不均。
综合维修注意事项
- 安全防护：电源板PFC输出电压高达380V，维修时需先对大电容放电，避免触电。
- 参数对比：不同批次或改屏机型可能存在参数差异，维修时需结合具体图纸或实测对比。
- 软件故障：若开机指示灯亮、背光正常但无图像，需检查CPU程序是否丢失（可通过USB升级固件修复）。
相关问答FAQs
Q1：47E700S电视开机后指示灯亮，但屏幕黑屏，如何通过电压参数排查？
A：首先测量电源板+5V_STB待机电压，正常为5V；若正常，再测开机后+12V/+24V是否输出，若12V无输出，检查电源板PWM芯片及开关管；若12V正常，测主板CPU供电（3.3V/1.2V）及复位信号，若CPU供电正常但无复位脉冲，需更换CPU或检查晶振电路。
Q2：屏幕出现花屏，但声音正常，可能涉及哪些模块的参数异常？
A：花屏多为信号处理或屏驱动问题，首先测量主板LVDS输出信号（时钟及数据通道波形），若波形异常，检查主板TCON芯片或DDR内存；若LVDS信号正常，测逻辑板伽马电压及VCOM电压，若电压偏离正常值,需更换逻辑板或校屏参数。
