电路板维修是一项需要扎实理论基础和丰富实践经验的技能,对于初学者而言，掌握正确的学习路径和方法至关重要，要真正踏入电路板维修的大门，首要任务是建立系统的电子技术基础知识体系，这是后续所有维修工作的根基，没有扎实的理论基础，维修过程往往会变成“碰运气”的盲目操作，难以从根本上解决问题。
必须掌握电路的基本概念和基本定律,这包括理解电压、电流、电阻、电容、电感等基本物理量的定义、单位及相互关系，熟练运用欧姆定律、基尔霍夫定律（电流定律和电压定律）来分析和计算简单电路，这些定律是电路分析的“基石”，无论是串联、并联电路的等效计算，还是复杂电路的节点电压法、回路电流法，都离不开这些基本定律的应用，在维修一个电源模块时，通过测量输入输出电压和电流，结合欧姆定律可以初步判断负载是否过重或电源内阻是否异常，这是故障定位的第一步。
半导体器件的特性与应用是学习的核心内容,二极管、三极管（包括双极型晶体管和场效应管）、集成电路等是构成现代电路板的主要元器件，初学者需要深入理解这些器件的工作原理、伏安特性曲线、主要参数以及典型应用电路，二极管的单向导电性、稳压管的稳压特性、三极管的放大与开关作用，以及运算放大器的基本运算功能等，只有清楚知道每个元器件在电路中的作用，才能在故障发生时准确判断其是否损坏，在一个开关电源中，开关三极管的损坏往往伴随着驱动电路或反馈电路的问题，若不了解三极管的开关特性及其驱动条件，就难以找到故障的根本原因。
模拟电路和数字电路的基础知识必不可少,模拟电路部分，重点掌握放大电路（如共射、共集、共放大电路）、滤波电路、振荡电路、稳压电源电路等的工作原理和分析方法，数字电路部分，则需要理解逻辑门电路（与、或、非、异或等）、组合逻辑电路（编码器、译码器、数据选择器等）、时序逻辑电路（触发器、计数器、寄存器等）的工作原理，以及数字信号的表示方法（二进制、十六进制等），对于模拟电路，要能够识别基本的放大单元，理解静态工作点设置的重要性，以及负反馈对电路性能的影响；对于数字电路，要能够分析基本的逻辑功能，理解时钟信号、复位信号在数字系统中的作用，在实际维修中，模拟电路的故障往往表现为信号失真、电压异常等，而数字电路的故障则可能表现为逻辑功能混乱、数据传输错误等，两者分析方法有所不同，但都需要扎实的基础知识支撑。
除了理论知识,电路图的识读能力是维修的“眼睛”，任何复杂的电路板都是由一个个单元电路组成的，而电路图则是这些单元电路的“语言”，初学者必须学会识别各种电子元器件的电路符号，理解导线的连接关系，掌握电路图的基本绘制规则（如电源线、地线的表示方法，信号流向的判断等），在此基础上，要学会将电路图与实际的电路板对应起来，做到“图板结合”，根据电路图找到某个元器件在电路板上的实际位置，测量其引脚电压、波形，并与理论值进行比较，从而判断故障点，对于多层板，还需要了解过孔、盲孔、埋孔等结构，以便更好地理解信号走向，识读电路图的能力不是一蹴而就的，需要通过大量练习，从简单的单元电路图开始，逐步过渡到复杂的整机电路图。

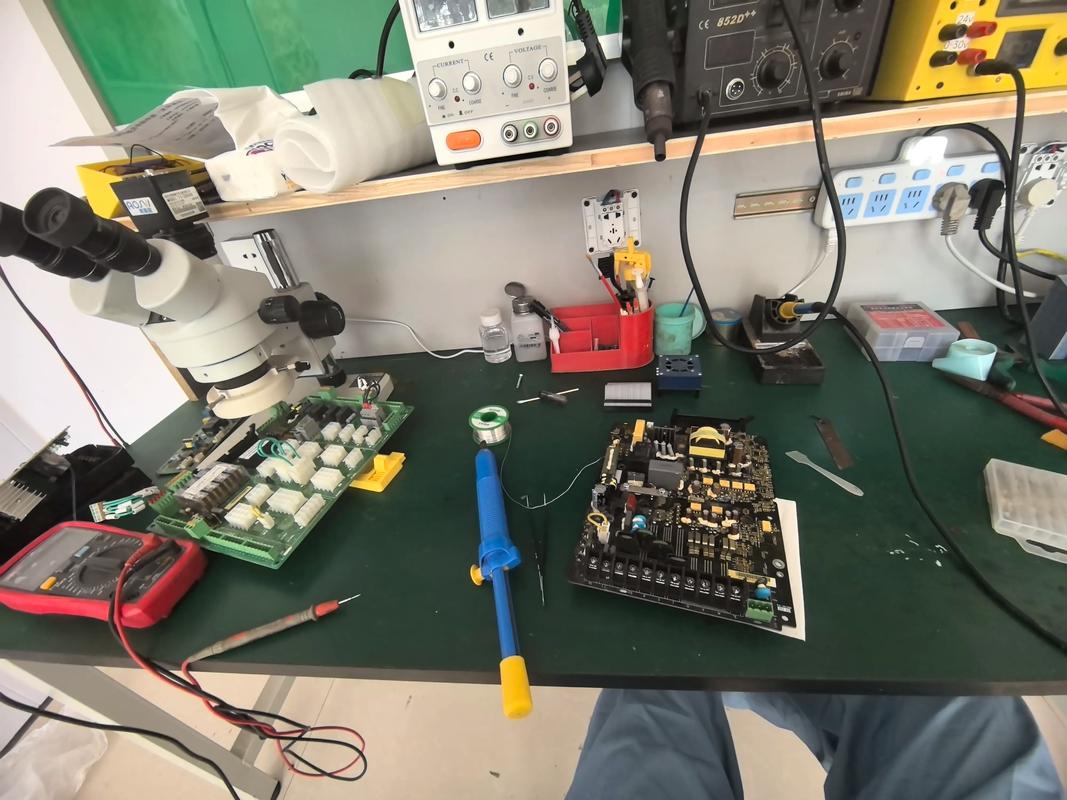

在掌握了一定的理论基础和识图能力后,测量工具的使用技能是维修的“手”，万用表（指针式和数字式）、示波器、信号发生器、直流稳压电源等是电路板维修的常用工具，万用表是最基础的工具，用于测量电压、电流、电阻等参数，判断元器件的通断、好坏，示波器则能直观地显示电信号的波形、幅度、频率、相位等特征，对于分析模拟电路和数字电路的故障至关重要，例如观察振荡电路是否起振、放大电路的输出信号是否失真、数字电路的脉冲信号是否正常等，信号发生器可以产生特定波形和频率的测试信号，用于注入电路，结合示波器观察电路的响应，判断故障部位，直流稳压电源为电路板提供稳定的工作电压，并可限流保护，避免因操作不当损坏电路板，初学者必须熟练掌握这些工具的使用方法，包括量程选择、表笔连接、探头补偿、触发设置等，并了解工具的局限性，例如万用表测量高频信号时的误差，示波器的带宽限制等。

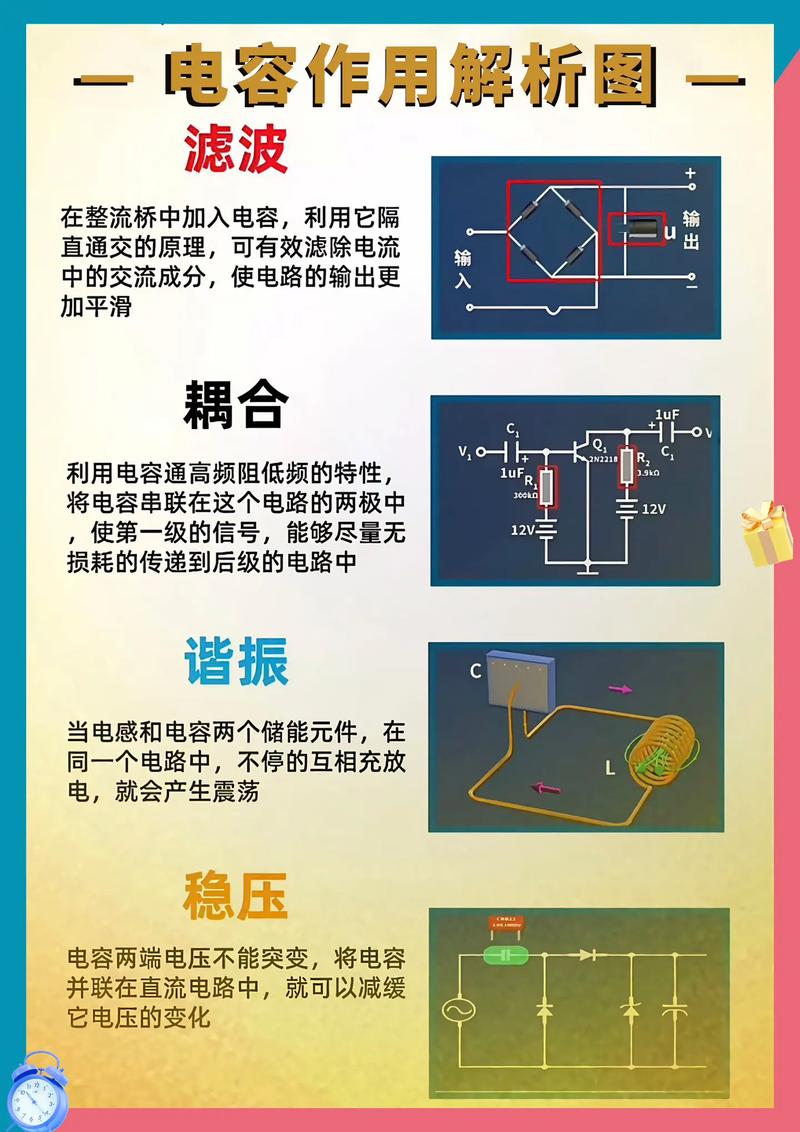

元器件的识别与检测能力是维修的直接体现,电路板上元器件种类繁多，有电阻、电容、电感、二极管、三极管、集成电路、接插件、开关等，初学者需要能够快速识别不同类型的元器件，了解其封装形式、参数标识（如电阻的色环码、电容的容量耐压值、集成电路的型号等），并掌握使用万用表、LCR数字电桥等工具检测元器件好坏的方法，测量电阻的阻值是否与标称值相符，判断电容是否漏电、短路或失效，检测二极管的正反向电阻，三极管的极间电阻和放大倍数等，对于集成电路，由于其引脚多、功能复杂，一般采用在线测量（测量各引脚对地电压、对地电阻）或替换法来判断其好坏，元器件的检测需要大量的实践经验，只有通过不断练习，才能快速准确地找出损坏的元器件。
故障分析与逻辑推理能力是维修的“大脑”，电路板故障千变万化，没有固定的公式可循，需要维修人员根据故障现象，结合理论知识、电路图和测量数据，进行逻辑推理，逐步缩小故障范围，最终定位故障点，故障分析的一般步骤包括：了解故障现象（如完全不通电、功能异常、性能下降等），初步判断故障部位（如电源部分、控制部分、接口部分等），通过测量关键点电压、波形、电阻等数据，与正常值比较，找出异常点，分析异常原因，确定故障元器件，一台设备不工作，首先检查电源输入是否正常，然后测量电源输出电压是否正常，若电源输出电压为零，则故障可能在电源电路本身；若电源输出电压正常，则故障可能在负载电路或控制电路，这个过程需要维修人员具备清晰的逻辑思维能力和丰富的经验积累。
为了更直观地说明学习重点,以下是一个电路板维修初学者学习要点概览表：
| 学习模块 | 重要性 | 实践建议 | |
|---|---|---|---|
| 基础电路理论 | 电压、电流、电阻概念，欧姆定律，基尔霍夫定律，串并联电路 | ★★★★★ | 多做电路计算题，搭建简单实验电路验证定律 |
| 半导体器件 | 二极管、三极管、场效应管、IC的工作原理、特性曲线、主要参数及应用 | ★★★★★ | 学习元器件 datasheet，使用万用表测量器件特性 |
| 模拟/数字电路 | 放大、滤波、振荡、稳压电路，逻辑门、组合/时序逻辑电路 | ★★★★☆ | 分析经典电路图，仿真软件（如Multisim）辅助学习 |
| 电路图识读 | 电路符号，导线连接，单元电路识别，图板结合 | ★★★★☆ | 从简单电路图开始，对照实际电路板进行查找 |
| 测量工具使用 | 万用表（电压、电流、电阻），示波器（波形测量），信号发生器，稳压电源 | ★★★★☆ | 熟悉工具说明书，练习测量各种信号，注意操作安全 |
| 元器件检测 | 电阻、电容、电感、二极管、三极管、IC的识别与好坏判断 | ★★★★☆ | 收集各种元器件进行实测，学习替换法判断IC好坏 |
| 故障分析与推理 | 故障现象判断，关键点数据测量，逻辑推理，故障定位 | ★★★★★ | 多参与实际维修案例，总结故障规律，培养系统思维 |
电路板维修先要学会的是系统而扎实的电子技术基础知识,包括基本电路定律、半导体器件原理、模数电路知识，并在此基础上逐步培养电路图识读能力、测量工具使用技能、元器件检测能力以及至关重要的故障分析与逻辑推理能力，这是一个循序渐进、理论与实践相结合的过程，需要初学者保持耐心，不断学习和积累，才能逐步成长为一名合格的电路板维修人员。
相关问答FAQs：
问题1：电路板维修新手，面对一块完全陌生的故障板，应该从哪里开始入手检查？
解答：对于新手而言，面对陌生故障板，切忌盲目动手，首先应进行“问诊”，尽可能向用户了解故障发生的过程、现象及之前的维修历史（如有），进行“外观检查”，仔细观察电路板是否有明显的物理损伤，如烧焦、发黑、元件炸裂、虚焊、断线、腐蚀痕迹等，这些往往能直接指示故障部位，进行“电源检查”，这是至关重要的一步，使用万用表测量电路板的电源输入端电压是否正常，若无输入电压，则检查外部供电及接口；若有输入电压但无输出电压或输出电压异常，则故障多集中在电源电路部分，应重点检查电源相关的元器件，如保险丝、整流桥、滤波电容、开关管、PWM控制器等，在确认电源基本正常后，再根据故障现象，结合电路图，对相关功能模块进行逐一排查，例如检查信号通路、时钟电路、复位电路等，通过测量关键点电压、波形，逐步缩小故障范围。
问题2：在电路板维修中，替换法是一种常用方法，但替换元器件时需要注意哪些问题？
解答：替换法确实能快速判断某些元器件（特别是集成电路、电容等）的好坏，但在使用时需注意以下几点：确保替换的元器件与原型号规格完全一致，包括参数（如电阻的阻值功率、电容的容量耐压、三极管的放大倍数和极性、IC的工作电压和封装等），否则可能引发新的故障或无法排除原故障，若无法找到完全一致的型号，应查找其替代型号，并查阅相关资料确认兼容性，替换前应尽量确认原元器件确实已损坏，避免因误判而进行不必要的替换，浪费时间甚至损坏好的元器件，测量集成电路引脚对地电压异常，可能是其自身损坏，也可能是外围电路故障导致，需先排查外围电路，替换操作时注意焊接工艺，特别是对于贴片元件和引脚较多的IC，避免虚焊、短路或损坏电路板焊盘，焊接完成后，应再次检查焊接质量，并进行通电测试，观察故障是否排除，是否有其他异常现象产生，对于贵重或不易购买的元器件，替换前应更加谨慎，尽可能通过其他方法（如在线检测、隔离法等）进一步确认故障点。
