维修电路板自动测试系统是现代电子制造业中保障产品质量、提高维修效率的关键技术装备，它通过自动化手段实现对故障电路板的快速定位、精准检测与功能验证，大幅缩短了维修周期，降低了人工成本，已成为电子维修领域不可或缺的工具，该系统的核心在于将传统依赖人工经验、万用表示波器等分散检测方式，升级为集成化、程序化、智能化的综合测试解决方案，其技术架构与功能特性可从多个维度进行深入解析。

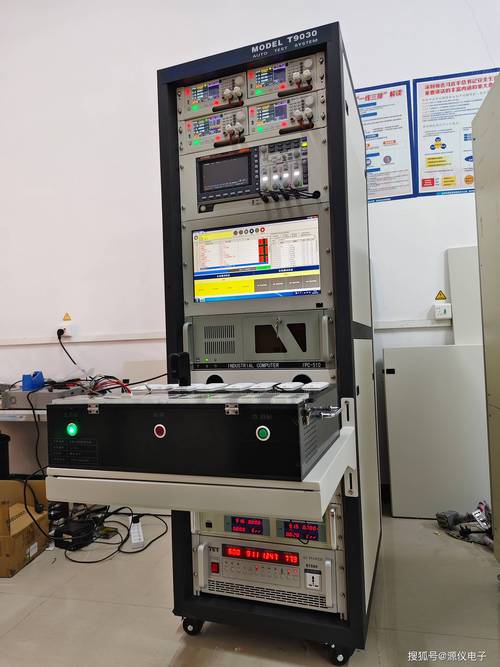

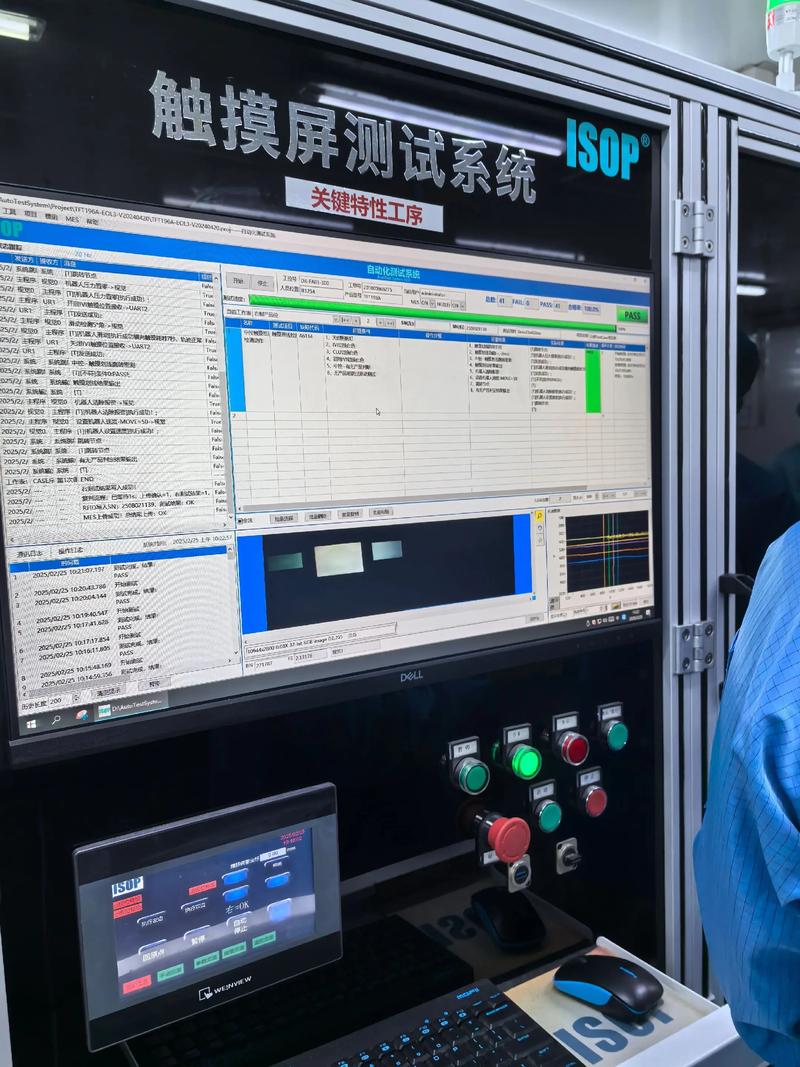

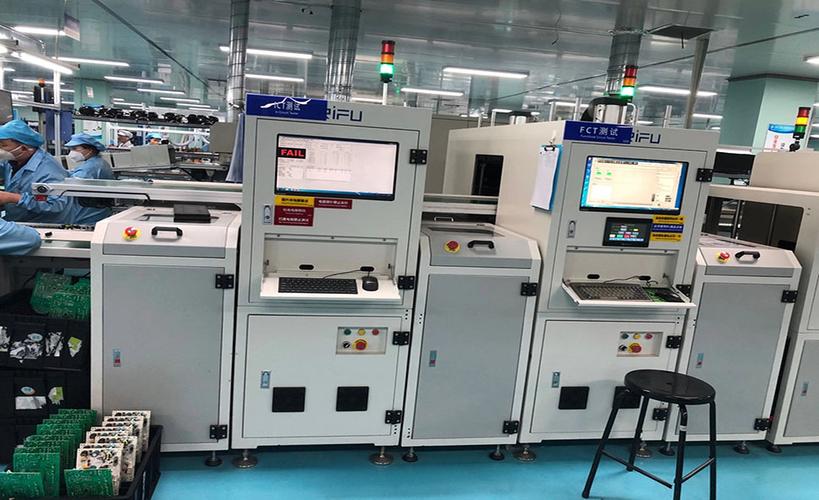

从系统构成来看,维修电路板自动测试系统通常由硬件平台、软件控制模块、测试资源库及数据分析单元四大部分协同工作，硬件平台是系统的基础，包括测试治具、驱动电路、电源模块、信号采集卡等，测试治具根据待测电路板（PCB）的定制化设计，采用探针床或飞针技术实现与板载测试点的精准连接，确保测试信号的有效传输；驱动电路负责提供测试所需的各种激励信号，如模拟电压、数字脉冲、通信协议信号等；电源模块则可模拟多种供电条件，验证电路板在不同电压、电流下的稳定性；信号采集卡通过高精度ADC（模数转换器）和逻辑分析仪，实时捕获电路板的响应信号，为故障分析提供原始数据，软件控制模块是系统的“大脑”，基于图形化编程环境（如LabVIEW、TestStand等），用户可自定义测试流程，包括信号施加、参数测量、逻辑判断、结果存储等步骤，支持序列测试、循环测试、极限条件测试等多种模式，测试资源库则内置了各类元器件的典型参数、特性曲线及故障模型，当实测数据与库中标准值偏差超过阈值时，系统自动标记故障点并提示可能的故障原因，数据分析单元通过算法对测试数据进行深度挖掘，可生成趋势分析报告、故障统计图表，帮助用户优化维修策略，甚至预测潜在故障风险。
在技术实现层面,维修电路板自动测试系统融合了多种先进技术以提升测试精度与效率，首先是模块化设计理念，系统采用可插拔式测试资源模块，用户可根据待测板的功能需求（如电源、数字、模拟、射频等）灵活配置硬件资源，扩展性强，适配不同规格的电路板测试，其次是智能化故障诊断算法，结合专家系统、机器学习等技术，系统能够区分硬故障（如短路、开路、元器件损坏）和软故障（如信号延迟、干扰、性能漂移），通过对比历史测试数据，逐步缩小故障范围，甚至直接定位到故障元器件，对于电源模块，系统可自动扫描输出电压纹波、负载调整率、效率等参数，与标准值比对后，若发现异常则进一步排查整流桥、滤波电容、PWM控制器等关键元器件，再者是高精度测量技术，采用16位以上分辨率的ADC、纳秒级精度的数字信号发生器，确保对微弱信号（如传感器信号、高速通信信号）的准确捕捉，避免误判，系统还支持边界扫描（JTAG）协议测试，可对复杂可编程逻辑器件（CPLD/FPGA）及微控制器（MCU）进行在线编程与功能验证，解决了传统测试方法难以检测的数字芯片故障问题。
维修电路板自动测试系统的应用场景广泛,涵盖消费电子、工业控制、汽车电子、医疗设备等多个领域，在消费电子维修中，如智能手机主板、电视主板等，系统可快速检测CPU、GPU、存储芯片、电源管理芯片等核心元器件的功能状态，判断是否为虚焊、短路或参数异常，替代了人工逐点测量的繁琐过程，在工业控制领域，针对PLC主板、驱动板等高可靠性电路板，系统能模拟工业环境下的电压波动、电磁干扰等极端条件，验证电路板的抗干扰能力与稳定性，确保维修后的设备能在复杂工况下正常运行，在汽车电子维修中，随着ECU（电子控制单元）的集成度越来越高，系统通过CAN/LIN总线接口测试，可准确诊断通信故障、传感器信号异常等问题，保障行车安全，在医疗设备维修中，如监护仪、超声设备的主板，系统需满足高精度、高隔离度的测试要求，确保维修后的设备符合医疗行业标准，避免因测试误差导致的诊断风险。
尽管维修电路板自动测试系统具有显著优势,但在实际应用中仍面临一些挑战，首先是定制化成本较高，针对不同型号的电路板需设计专用测试治具，开发测试程序，小批量生产时可能导致单次测试成本上升，其次是测试覆盖率的平衡，系统虽能高效检测常见故障，但对于某些偶发性、间歇性故障（如高温环境下才出现的性能衰退），仍需结合人工经验进行复测，随着电路板向小型化、多层化发展，测试点的密度增加，探针床的制造难度和精度要求也随之提高，飞针测试虽无需定制治具，但测试速度较慢，适用于小批量、多品种的维修场景，为应对这些挑战，未来系统将向AI深度集成、云端协同测试方向发展，通过深度学习算法优化故障诊断模型，利用云计算平台实现测试程序与故障库的共享，降低开发成本；采用非接触式测试技术（如红外热成像、电容耦合测试）解决高密度电路板的测试难题，进一步提升系统的通用性与效率。
相关问答FAQs：
-
问：维修电路板自动测试系统能否检测所有类型的电路板故障？
答：无法检测所有类型故障，但对常见硬故障（如短路、开路、元器件参数漂移、虚焊）和软故障（如信号完整性问题、通信协议错误）具有高效检测能力，对于间歇性故障或需结合环境因素（如温度、湿度）才能触发的故障，可能需要配合人工复测或环境模拟舱进行辅助诊断。 -
问：使用该系统需要具备哪些专业技能？
答：操作人员需具备基础的电子电路知识，了解常用元器件特性及电路工作原理；熟悉系统软件的操作，能够根据电路图编写或修改测试程序；掌握基本的故障分析方法，能解读系统输出的测试数据并定位故障点，对于复杂系统的维护，还需具备一定的硬件调试能力，如测试治具的校准、信号采集卡的故障排查等。
