CT变频器SP系列作为工业控制领域的关键设备,其稳定运行对生产流程至关重要，长期高负荷运行或环境因素影响下，可能出现各类故障，需通过系统化维修恢复性能，以下从常见故障类型、维修流程、核心部件检测及维护建议等方面展开详细分析。
常见故障现象与初步判断
CT变频器SP系列故障通常表现为启动无反应、输出电压异常、过载报警、运行异响等，需结合故障代码和现场工况初步定位，显示“OC”代码多为过电流故障，可能由负载突变、短路或参数设置不当引起；“OL”代码则指向过载，需检查电机功率匹配及散热状况，通讯中断、键盘失灵等外围故障也较为常见，需排除线路连接问题后再深入排查。
系统化维修流程
安全防护与断电确认
维修前必须切断输入电源,并用万用表验证直流母线电压是否降至安全范围（低于36V），避免电容残留电荷导致触电，佩戴防静电手环，防止静电损坏电路板敏感元件。

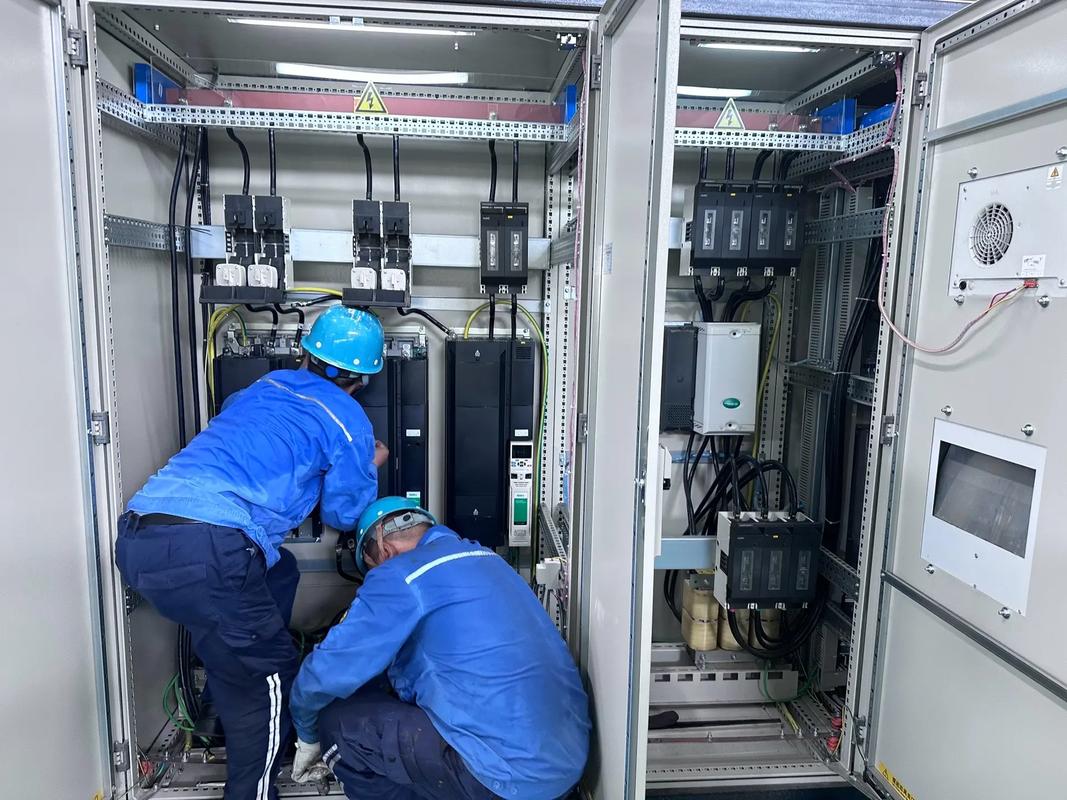

外观与初步检查
目视检查变频器外壳有无变形、烧焦痕迹，散热风扇是否运转正常，接线端子有无松动或氧化，重点检查直流母线电容是否鼓包、漏液，这是SP系列的高发故障点，电容性能下降会导致母线电压波动，引发运行不稳定。
电路板检测与故障定位

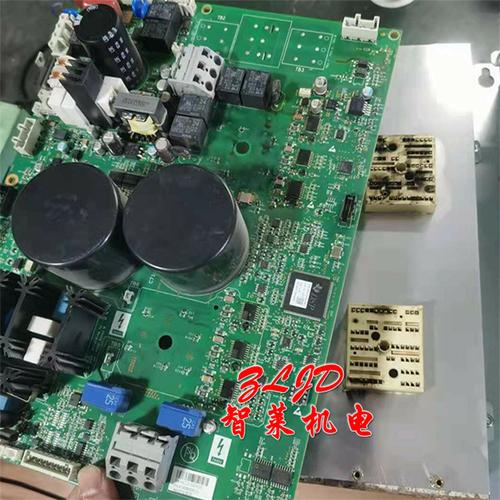

使用万用表二极管档检测功率模块（IGBT）的C-E、G-E极间阻值，正常情况下应存在 PN 结特性（正向导通，反向截止），若阻值异常偏低或短路，需更换功率模块，检查驱动电路的光耦、电阻有无烧毁，用示波器观察驱动波形是否正常，避免因驱动信号缺失导致模块损坏，控制板方面，重点检测CPU供电电路、晶振及存储器芯片，通过在线编程器读取故障日志，进一步缩小故障范围。
参数核对与软件调试
排除硬件故障后,需重新核对变频器参数设置，包括电机额定功率、额定电流、载波频率、加减速时间等，若载波频率设置过高可能导致模块发热，而过长的加速时间则可能引起过流报警，参数恢复后，需进行空载试运行，观察输出电压、电流波形是否平滑，确认无误后再连接负载调试。
核心部件维修要点
功率模块更换
功率模块是变频器核心部件,更换时需注意型号匹配（如SP系列常用6MBI系列模块），并确保散热硅脂均匀涂抹，安装后需用万用表复查模块输入输出端是否存在短路，避免因安装不当引发二次损坏。
电容更换
直流母线电容建议使用同品牌、同容量产品，更换后需进行老化处理（在额定电压下运行2小时），确保容量和损耗角正切值达标，若电容容量下降超过20%，可能引发母线电压波动，导致频繁欠压报警。
驱动电路修复
驱动电路的光耦（如TLP250）损坏会导致模块无驱动信号，需用万用表检测其输入输出端是否导通，检查上拉电阻、稳压二极管是否异常，避免驱动电压过高或过低损坏模块。
维护建议与预防措施
为减少故障发生,需定期进行维护保养：
- 清洁散热系统：每季度清理散热风扇及散热片灰尘，确保通风良好，避免因过热导致电容老化或模块损坏。
- 环境控制：确保运行环境温度在-10℃至40℃之间，湿度低于90%，无腐蚀性气体。
- 定期检测：每年测量直流母线电容容量，低于额定值80%时及时更换；检查端子紧固力矩，防止接触不良引发发热。
- 参数备份：定期备份关键参数，避免程序丢失导致调试困难。
相关问答FAQs
Q1：CT变频器SP系列显示“OC”过电流故障，如何排查？
A：首先断电检查输出线路是否短路，电机绕组是否接地；其次用万用表检测功率模块IGBT是否短路；若硬件正常，需检查加速时间是否过短、负载是否过大，并核对转矩提升参数设置，避免因参数不当引起瞬时过流。
Q2：变频器运行中频繁出现“OU”过电压报警，如何处理？
A：过电压多由输入电压过高或制动单元失效引起，需测量输入电源电压是否超出额定范围；若正常，检查制动电阻是否烧毁、制动管有无开路，同时核实减速时间是否过短，适当延长减速时间或增加制动电阻容量，避免再生电能无法释放导致母线电压升高。
