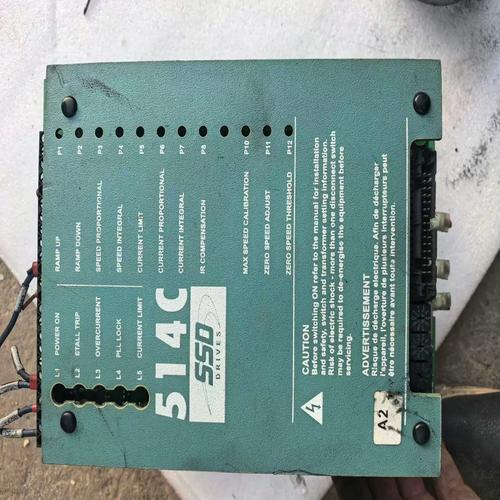

欧陆514c调速器在工业自动化领域应用广泛，但其运行过程中可能因多种因素引发故障，影响设备正常运行，以下从常见故障现象、原因分析及维修方法三个方面展开详细说明，并结合表格归纳典型故障处理流程,最后附相关FAQs解答。
故障现象与原因分析
欧陆514c故障表现多样，主要包括无法启动、输出电压异常、速度波动过大、过载报警等，以无法启动为例，可能原因包括电源模块故障、控制板元件损坏、参数设置错误或外部线路接触不良，输出电压异常则常与触发电路失效、晶闸管短路或反馈信号丢失有关，当反馈电压检测电路中的电阻漂移时，会导致调速器误判输出状态，进而引发电压失控，长期运行环境下，散热器积尘或风扇停转可能导致功率器件过热，触发保护性停机,这类故障通常伴随明显的过热警示灯亮起。
维修方法与步骤
维修前需先断开电源，使用万用表检测输入输出电压是否正常，排除外部电源问题，针对控制板故障，应重点检查电容是否鼓包、电阻是否烧毁，尤其要测量驱动芯片的输出脉冲信号是否正常，若触发电路无脉冲输出，需更换对应的触发模块或光耦元件，对于晶闸管损坏的情况，需使用万用表二极管档检测其正反向电阻，若短路或开路则需更换同型号器件，并检查散热硅脂是否老化,确保散热良好。
参数设置错误引发的故障，可通过恢复出厂设置后重新配置参数解决，具体步骤包括：进入参数设置菜单，核对转速给定方式、反馈类型等关键参数，确保与电机铭牌匹配，当编码器反馈类型设置错误时，会导致速度反馈信号异常，需调整为A/B相正交编码模式。
在机械负载方面，若电机存在卡顿或轴承损坏，也会导致调速器过载保护动作，此时需脱开负载电机，单独测试调速器输出，若恢复正常则排查机械故障,如联轴器对中不良或润滑不足。
典型故障处理流程表
| 故障现象 | 可能原因 | 检测方法 | 维修措施 |
|---|---|---|---|
| 无法启动 | 电源模块故障 | 测量输入电压 | 更换电源模块或保险丝 |
| 输出电压波动大 | 反馈信号丢失 | 检查测速发电机接线 | 紧固线路或更换传感器 |
| 过载报警 | 散热不良 | 检查风扇及散热器温度 | 清理灰尘或更换风扇 |
| 速度无法调节 | 给定信号异常 | 测量模拟量输入端电压 | 校准或更换电位器 |
相关问答FAQs
Q1：欧陆514c调速器启动后立即显示过载报警，如何处理？
A：首先检查电机绕组是否短路，使用万用表测量相间电阻；其次排查机械负载是否卡死，手动盘动电机轴确认灵活性；最后检查散热器温度，若过热则清理风扇或环境通风，若以上正常，需检查电流互感器反馈电路是否误动作,必要时更换互感器模块。
Q2：调速器在低速运行时速度不稳定，如何解决？
A：低速不稳定通常与反馈信号质量或PI参数相关，首先检查编码器或测速发电机的安装间隙，确保信号采集准确；其次进入参数菜单，适当增大比例增益（P值）并减小积分时间（I值），优化动态响应；若为模拟量反馈，需屏蔽线路干扰,加装磁环滤波器。
