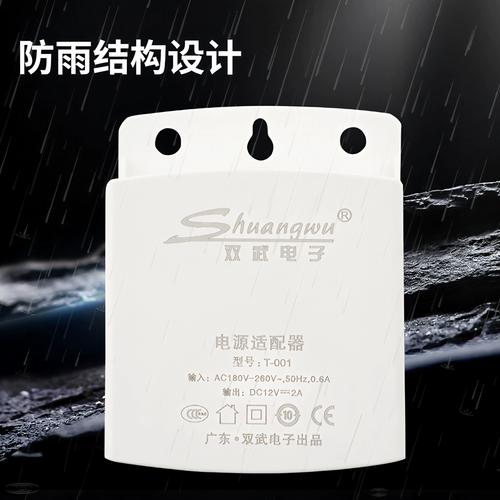

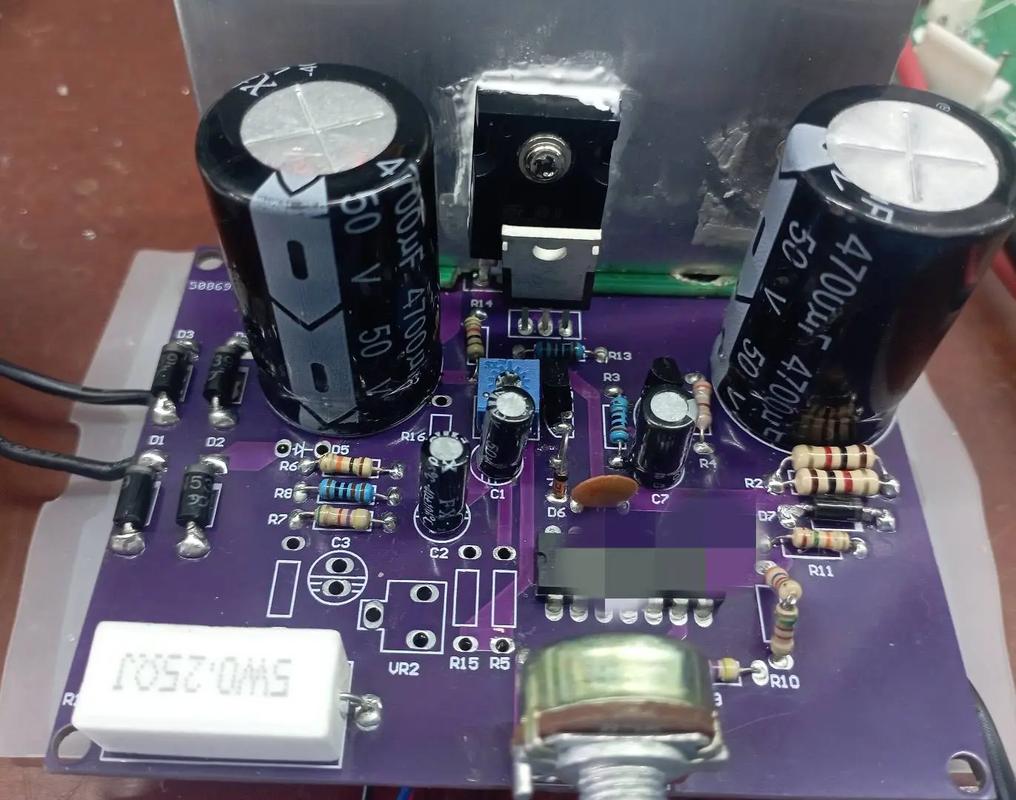

监控12V开关电源维修是一项需要结合理论知识与实践操作的技术工作,这类电源广泛应用于安防监控系统、摄像头、硬盘录像机等设备中，其稳定性直接影响整个监控系统的运行，维修时需遵循安全规范，逐步排查故障，确保维修质量与安全性。
维修前准备与安全注意事项
在开始维修前,必须做好充分准备并严格遵守安全规范，准备工具：万用表（必备，用于电压、电阻、通断测量）、示波器（用于观察开关波形）、电烙铁、吸锡器、螺丝刀、镊子、导线、焊锡等，准备配件：常见的易损件如保险管、整流二极管、滤波电容、开关管（如MOSFET）、PWM控制器芯片（如TL494、UC3842）、光电耦合器等，安全方面，务必切断电源，等待电容充分放电（用万用表测量确认电压接近零），避免触电或元件损坏，维修时佩戴防静电手环，防止静电击穿敏感元件，工作台保持整洁，避免短路。
故障分析与维修步骤
监控12V开关电源常见故障包括无输出电压、输出电压偏低、输出电压偏高、电源异响、负载能力不足等，维修时需遵循“先外后内、先易后难”的原则，逐步排查。
外观检查与初步测量
观察电源外壳是否有破损、烧焦痕迹，电源线是否完好，拆开机壳后，检查保险管是否熔断：若保险管发黑或熔断，说明后级电路存在严重短路；若保险管完好，则故障可能在初级电路或PWM控制电路，用万用表电阻档测量交流输入端阻值，正常情况下应有数百千欧阻值（滤波电容充电阻值），若阻值接近零，说明输入回路短路，需检查整流桥、滤波电容等元件。
常见故障点排查与维修
以下是常见故障点及维修方法,可通过表格归纳：
| 故障现象 | 可能原因 | 检测方法与维修措施 |
|---|---|---|
| 无输出电压 | 保险管熔断 | 检查整流桥、滤波电容、开关管是否击穿，更换损坏元件；若保险管完好，检查PWM芯片及反馈电路。 |
| 输出电压偏低 | 滤波电容容量下降 | 测量滤波电容两端电压，若纹波过大或容量不足，更换同规格电容。 |
| 稳压反馈回路异常 | 检查光电耦合器、误差放大器（如TL431）、取样电阻是否损坏，更换故障元件。 | |
| 负载过重 | 断开负载，测空载电压，若恢复正常，检查负载电路是否短路。 | |
| 输出电压偏高 | 稳压反馈回路开路 | 检查光电耦合器、TL431、取样电阻是否虚焊或损坏，修复或更换。 |
| PWM芯片损坏 | 测量PWM芯片输出驱动波形，若无波形或异常，更换芯片。 | |
| 电源异响 | 高频变压器磁芯松动 | 紧固变压器或用环氧树脂封固。 |
| 滤波电容鼓包或失效 | 观察电容外观，测量容量，更换失效电容。 | |
| 负载能力不足 | 开关管性能下降 | 测量开关管极间电阻，若异常或放大倍数不足，更换开关管。 |
| 高频变压器局部短路 | 测量变压器初级、次级绕组阻值，若异常，更换变压器。 |
关键电路检修要点
（1）输入整流滤波电路：由保险管、整流桥、滤波电容组成，重点检查整流桥是否击穿（用二极管档测量正向压降，约0.5-0.7V，反向阻值应无穷大），滤波电容是否鼓包、漏液（测容量及漏电阻）。 （2）开关振荡电路：由PWM芯片（如UC3842）、开关管（MOSFET）、高频变压器等组成，通电后测量PWM芯片供电端（如UC3842的7脚）是否有启动电压（约16-20V），若无，检查启动电阻是否开路；若供电正常但8脚无输出，芯片损坏，测量开关管栅极驱动波形，正常为幅值10-20V的脉冲波，若无波形，检查驱动电路元件。 （3）稳压反馈电路：由取样电阻、光电耦合器、TL431等组成，测量TL431参考端电压，若异常，检查取样电阻是否变值；光电耦合器发光二极管端与接收三极管端是否导通，若不导通或短路，更换光电耦合器。 （4）保护电路：过流保护通常由电流检测电阻（开关管源极小阻值电阻）实现，若电阻变值或开路，会导致保护误动作；过压保护由稳压管或TVS管组成，检查是否击穿。
维修后测试与注意事项
故障修复后,需进行空载测试和负载测试，空载测试时，不接负载，通电测量输出电压是否正常（应为12V±5%），若正常，再接入额定负载（如监控摄像头）测试，观察电压是否稳定，有无过热现象，测试时需密切关注电源温度，若元件异常发烫，立即断电检查，检查输出纹波（用示波器测量，应小于100mV），避免纹波过大影响设备工作，维修完成后，恢复外壳，确保绝缘良好，防止短路。
相关问答FAQs
问题1：维修时发现保险管熔断，更换后再次熔断，是什么原因？
解答：保险管熔断通常说明电路存在短路故障，需重点检查输入整流桥是否击穿（用万用表二极管档测量四个二极管，若正向阻值无穷大或反向阻值接近零，则击穿）；滤波电容是否短路（测两端电阻，若阻值很小，则损坏）；开关管（MOSFET）是否击穿（测D-S极间电阻，若接近零，则损坏），高频变压器初级绕组匝间短路也可能导致电流过大，需测量绕组阻值，若异常则更换变压器，切勿只更换保险管通电，否则可能扩大故障。
问题2：监控12V开关电源输出电压偏低，但负载正常，如何排查？
解答：输出电压偏低且负载正常，通常与稳压反馈电路或滤波电路有关，测量滤波电容两端电压，若纹波过大或电压偏低，说明电容容量下降或失效，需更换同规格电容，检查稳压反馈回路：测量取样电阻（通常为两个分压电阻）阻值是否变值，导致取样电压异常；检查光电耦合器是否导通（用万用表测量发光二极管端正向压降，应为0.8-1.2V，接收三极管端C-E极间在导通时阻值较小）；检查TL431是否正常（测量其参考端电压，若与理论值偏差大，则损坏），检查PWM芯片的反馈输入端电压，若异常，说明反馈信号未送达，需排查反馈电路元件是否虚焊或损坏。
