4v充电器电路维修是一项需要结合电子理论知识和实践操作技能的工作,这类充电器通常用于镍氢、镍镉电池组或某些小型锂电池组，其核心功能是将220V交流电转换为稳定的8.4V直流电，并具备恒流、恒压充电控制能力，维修时需遵循系统化的排查思路，从外观检查到电路测试，逐步定位故障点。
维修前的安全准备与初步检查

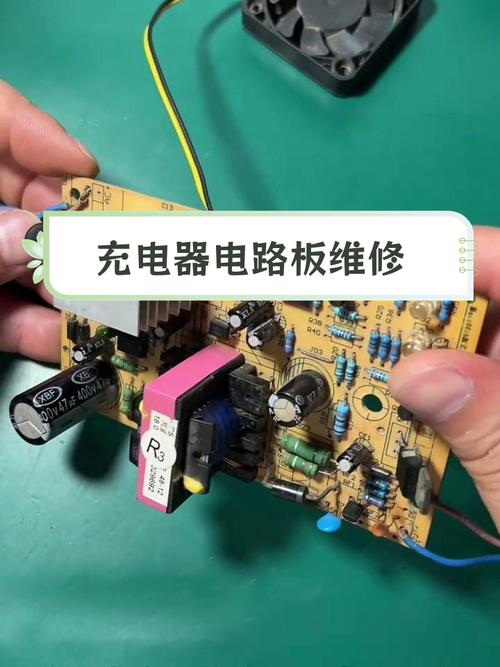

维修前务必切断电源,将充电器与市电断开，并对高压滤波电容进行放电（用螺丝刀短接电容两端，避免残留电荷击伤元件），初步检查可通过观察法进行：首先查看充电器外壳是否有破损、烧焦痕迹，电源线是否断裂或接触不良；接着打开外壳，检查保险管是否熔断（保险管熔断通常 indicates 短路性故障），电路板上的电阻、电容、二极管、三极管等元件是否有明显烧黑、炸裂、引脚断裂现象，特别是充电IC、功率开关管、整流桥等关键元件，闻一闻电路板是否有焦糊味，触摸发热异常的元件（如功率管、限流电阻），这些都能快速缩小故障范围。
核心电路模块分析与故障排查
4V充电器电路主要由电源输入模块、高压变换模块、电压反馈模块、充电控制模块和输出滤波模块组成，各模块故障特征及排查方法如下：
电源输入与整流滤波模块
该模块包括保险管、抗干扰电路（X电容、Y电容）、整流桥（全桥或半桥）和滤波电容（通常为400V以上耐压的电解电容），若保险管熔断，需重点检查整流桥是否击穿短路（用万用表二极管档测整流桥交流输入端与直流输出端之间的阻值，正常时应呈单向导通特性）、滤波电容是否鼓包或漏液（测电容两端阻值，若接近0Ω则可能击穿），若保险管完好但充电器无输出，可能是整流桥开路（测输出端无直流电压）或抗干扰电路元件损坏（如X电容失效，导致电路无法启动）。

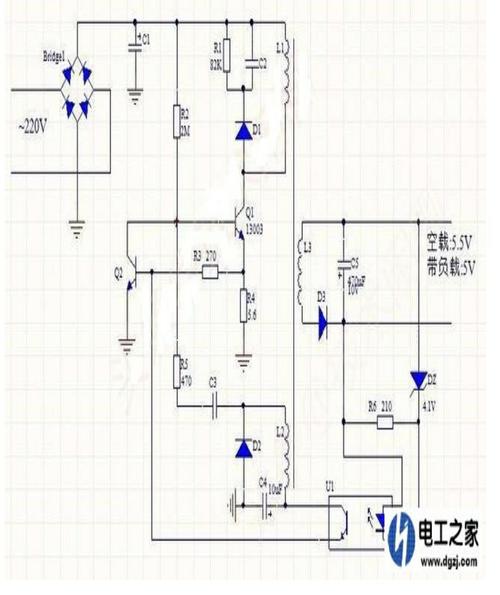

高压变换模块（振荡与开关电路）
该模块以PWM控制芯片（如UC384x系列、TL494等）或分立元件（如三极管、变压器）为核心，负责将市电整流后的高压直流电转换为高频脉冲，经变压器降压后输出，若该模块故障，常见表现为无输出或输出电压异常。
- PWM芯片供电检查：PWM芯片通常通过高压电路启动（如通过启动电阻从滤波电容取电），测芯片VCC端是否有电压（如UC384x的VCC典型值为12-30V），若无电压，检查启动电阻是否开路（常见为几百kΩ的大电阻，易因过流烧断）。
- 开关管状态检测：开关管（多为MOSFET或NPN三极管）是变换模块的核心元件，若其栅极无驱动信号或本身击穿，会导致变压器不工作，用万用表测开关管D/S极（或C/E极）间阻值，若短路则需更换；测栅极是否有PWM脉冲信号（需用示波器，若无信号则检查PWM芯片及其外围电路）。
- 变压器检查：变压器初级、次级线圈是否开路（测线圈阻值，初级通常为几Ω到几十Ω，次级更低），绝缘是否良好（测线圈与铁芯间阻值，应为无穷大）。
电压反馈与稳压模块
该模块通过光耦（如PC817）和精密基准电压源（如TL431）将输出电压反馈至PWM芯片，实现稳压控制，若输出电压偏高（如超过10V）或偏低（如低于6V），多为该模块故障。
- TL431检测：TL431的参考端（R）、阴极（K）、阳极（A）之间应有0.7V左右的导通压降（参考端与阴极间接分压电阻，阳极接地），若R-K间电压异常，检查分压电阻是否变值（如输出电压偏高，可能是分压电阻阻值增大导致TL431误导通）。
- 光耦检测：光耦输入端（发光二极管侧）应有正向导通压降（约1.2V），输出端（光敏三极管侧）在反馈时应导通，若光耦输入端无电压或输出端不导通，需更换光耦。
充电控制与保护模块
4V充电器通常具备恒流（CC）、恒压（CV）充电功能，部分带过充保护、过流保护，若充电时电流异常（如恒流阶段电流过小或过大）或无法切换至恒压模式，需检查充电控制IC（如LM317、专用充电芯片）及其外围电路，LM317构成的恒流源电路，其输出电流由R1电阻决定（I=1.25V/R1），若R1变值会导致电流异常；过流保护电路通常由采样电阻和比较器组成，若采样电阻阻值变化或比较器损坏，可能导致保护误动作或失效。
常见故障案例与维修要点
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 无输出，保险管熔断 | 整流桥击穿、滤波电容击穿、开关管短路 | 更换损坏元件，检查后级电路是否短路后再通电测试 |
| 无输出，保险管完好 | 启动电阻开路、PWM芯片损坏、变压器开路 | 测PWM芯片VCC电压，若异常则更换启动电阻或芯片；测变压器线圈阻值，修复开路点 |
| 输出电压偏高（12V） | TL431击穿、光耦失效、分压电阻变值 | 更换TL431或光耦，检测并更换分压电阻（如R1、R2） |
| 输出电压偏低（5V） | 滤波电容容量下降、整流桥内阻增大、负载过重 | 更换滤波电容，检测整流桥正向压降，断开负载测空载电压判断是否负载故障 |
| 充电电流不稳定 | 采样电阻虚焊、充电控制IC供电不稳 | 检查采样电阻焊点，测IC供电电压是否波动（如滤波电容失效） |
维修注意事项
- 元件代换原则：更换元件时需注意参数匹配，如整流桥耐压电流、电容容量耐压、开关管功率型号等，避免二次损坏。
- 电压调试：修复后需用可调负载测试输出电压和电流，调整反馈电路中的电位器（若有），使输出精度符合要求（8.4V±0.1V，恒流值符合电池规格）。
- 安全防护：维修过程中避免带电操作，高压区域（如整流滤波部分）需保持绝缘，防止触电。
相关问答FAQs
Q1：充电器输出电压正常，但充电时电流很小，是什么原因？
A：可能原因包括：① 电池组内部短路或老化，导致充电电流被限制；② 充电回路接触不良，如充电接口氧化、导线断股；③ 恒流采样电阻阻值变大（如表面开裂或氧化），导致恒流值降低；④ 充电控制IC性能下降，可先断开负载测空载电压是否稳定，再检查电池组和充电回路，最后检测采样电阻和IC。
Q2：维修后充电器输出电压波动较大，如何解决？
A：输出电压波动通常与滤波不良或反馈电路不稳定有关：① 检查输出滤波电容是否容量下降（可用电容表测容量或并联同容量电容测试）；② 检查电压反馈回路的光耦、TL431是否工作正常（如光耦响应速度慢）；③ 检查PWM芯片外围元件（如定时电容、电阻）是否参数漂移；④ 排查负载是否剧烈变化（如负载能力不足），逐一排查并更换异常元件即可稳定输出。
