变频器开关电源作为为控制电路、驱动电路及保护电路提供稳定工作电压的核心部件，其故障率约占整机故障的30%以上，掌握系统化的维修方法，可快速定位故障点并恢复设备正常运行，以下从原理分析、故障诊断、维修步骤及注意事项等方面展开详细说明。
开关电源工作原理与常见故障类型

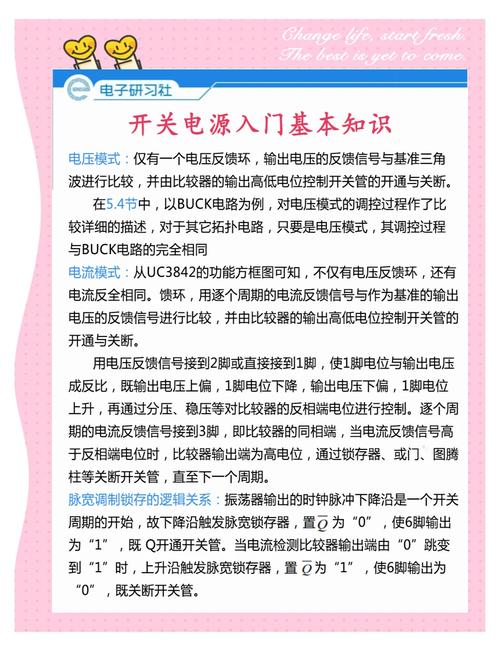

变频器开关电源通常采用单端反激式拓扑结构，通过PWM控制芯片（如UC384x系列、TL494等）驱动高频变压器，实现AC-DC转换，其基本工作流程为：输入整流滤波→DC-DC变换→输出整流滤波→稳压反馈,常见故障类型包括：
- 无输出电压：保险丝熔断、启动电阻开路、PWM芯片损坏等；
- 输出电压偏低：滤波电容失效、反馈电路异常、负载短路等；
- 输出电压不稳：基准电压源漂移、光耦老化、取样电阻变值等；
- 间歇性工作：虚焊、元件热稳定性差、保护电路误动作等。
维修前的准备工作
- 安全防护：确保输入端已完全断电，并用大功率电阻对主滤波电容放电,避免残余电压击穿元件或造成电击。
- 工具准备：万用表（含 capacitance、二极管档）、示波器、隔离变压器、可调直流电源、焊接工具及备用元件（如PWM芯片、光耦、电解电容等）。
- 图纸资料：获取对应型号变频器的电路原理图,重点关注开关电源部分的关键元件参数及信号走向。
系统化维修步骤

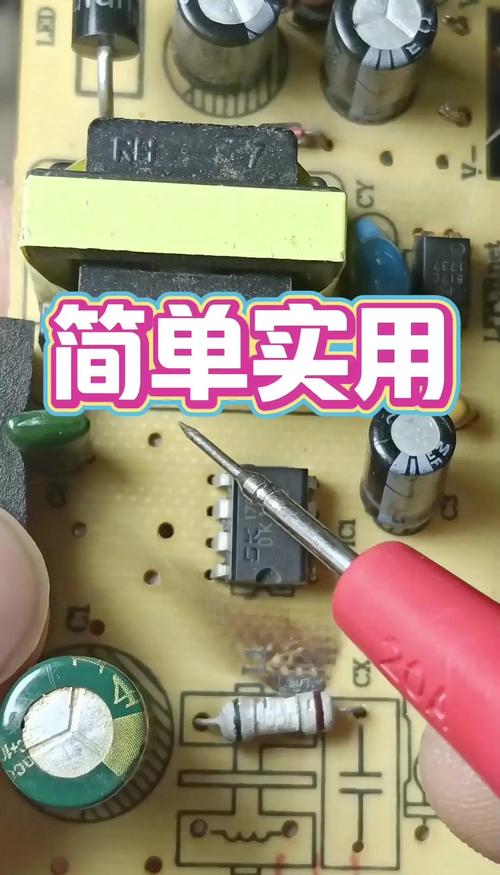

外观检查与初步测量
- 目视检查：观察保险管是否发黑或炸裂，检查PCB板有无明显烧焦、虚焊、元件开裂等现象。
- 电阻测量：
- 断开输入端，用万用表二极管档测量整流桥（全桥或半桥）正反向阻值,排除短路故障；
- 检测开关管（通常为MOSFET或IGBT）的D-S极间阻值，若接近0Ω则可能击穿。
- 电压检测：若保险完好，可通电测量输入端电压是否正常（如单相220V输入应为310V左右直流）。
关键电路分段检测
以下表格列出开关电源各功能模块的检测要点：
| 电路模块 | 关键元件 | 检测方法 | 正常参数参考 |
|---|---|---|---|
| 输入整流滤波电路 | 整流桥、滤波电容(C1) | 测C1两端电压；用电容表测C1容量 | 无负载时电压≈1.4×输入AC电压；容量≥标称值80% |
| 启动电路 | 启动电阻(Rs)、PWM芯片(Vcc端) | 断电测Rs阻值；通电测芯片Vcc电压是否在启动阈值（如16-20V）内 | Rs通常为100-200kΩ；Vcc稳定后约12-15V |
| PWM振荡电路 | PWM芯片、振荡电阻(Rt)、电容(Ct) | 测芯片输出端（如OUT/DRV）有无脉冲波形；检查Rt、Ct是否变值 | 脉冲频率一般为20-100kHz，占空比可调 |
| 开关变压器及次级电路 | 初级绕组、次级整流管、滤波电容 | 测次级整流管正反向阻值；测输出滤波电容容量 | 整流管正向压降0.5-0.7V；电容容量无明显衰减 |
| 反馈稳压电路 | 光耦(PC817等）、TL431、取样电阻 | 可调电源模拟输出电压，监测光耦发光二极管电流及TL431参考端电压 | 输出电压变化时光耦电流应线性变化（1-10mA） |
常见故障案例与处理
-
案例1：保险熔断且开关管击穿
原因：后级负载短路或尖峰吸收电路（如RCD缓冲电路）失效。
处理：更换开关管后，需检测吸收回路电阻、电容是否开路或变质，并用示波器观察开关管G-S极驱动波形是否有过冲。 -
案例2：输出电压偏低且波动大
原因：滤波电容ESR增大或反馈环路增益不足。
处理：更换输出电容后，若故障依旧，需检查光耦电流传输比（CTR）是否下降，或TL431基准电压是否偏移（正常值2.5V）。

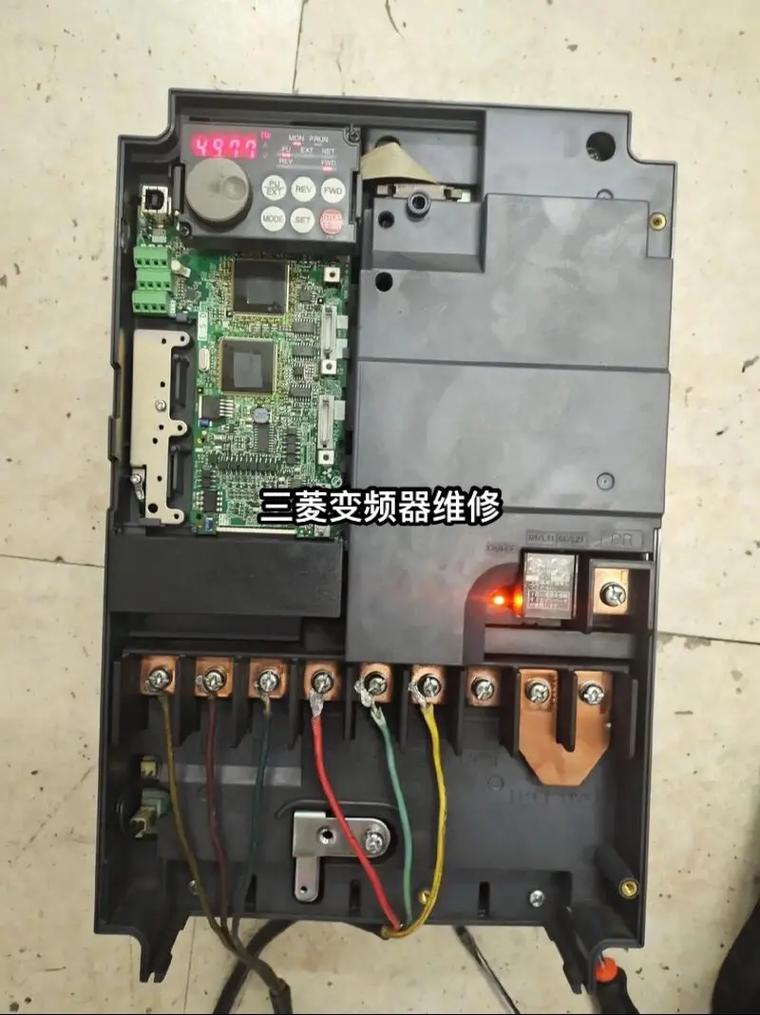

（图片来源网络，侵删）
代换与调试技巧
- PWM芯片代换：不同型号芯片引脚功能可能不同，需查阅 datasheet 确认引脚定义（如UC3842的3脚为反馈，TL494的4脚为死区控制）。
- 变压器绕组修复：若变压器局部短路，可拆除损坏绕组，用相同规格漆包线重新绕制,注意匝数比和绝缘处理。
- 空载调试：断开次级负载，接假负载（如50W灯泡）通电测试,避免因故障扩大导致元件二次损坏。
维修注意事项
- 防静电措施：MOSFET等静电敏感元件需在防静电工作台上操作,焊接时电烙铁需接地。
- 散热处理：大功率元件（如开关管、整流桥）更换后需涂抹导热硅脂,并确保散热片安装牢固。
- 参数验证：维修完成后需测量各路输出电压的纹波系数（50mV），用示波器检查开关波形是否正常,无振荡或畸变。
相关问答FAQs
Q1：变频器开关电源输出电压正常，但控制面板显示异常，可能是什么原因？
A：此现象通常并非开关电源本身故障，而是控制电路供电异常，需检查开关电源至控制板的连接线是否松动，控制板上的LDO线性稳压器（如7805、7812）是否损坏，或控制板MCU的供电滤波电容是否失效，建议用示波器测量控制板电源端的纹波噪声,若过高需更换滤波电容。
Q2：维修时发现PWM芯片Vcc端电压缓慢上升后归零，如何判断故障点？
A：该现象表明启动电路或供电回路存在漏电或过流问题，可分步检测：①断开启动电阻与芯片Vcc的连接，测启动电阻阻值是否正常；②若启动电阻正常，通电测启动电阻两端电压是否随时间上升，若电压被拉低则说明芯片内部击穿或Vcc对地存在短路元件（如滤波电容漏电）；③用万用表二极管档逐一排查Vcc至地间的二极管、稳压管是否短路。
