维修这类板子需要一定的电子基础，并且必须注意高压电，防止触电！
（图片来源网络，侵删）

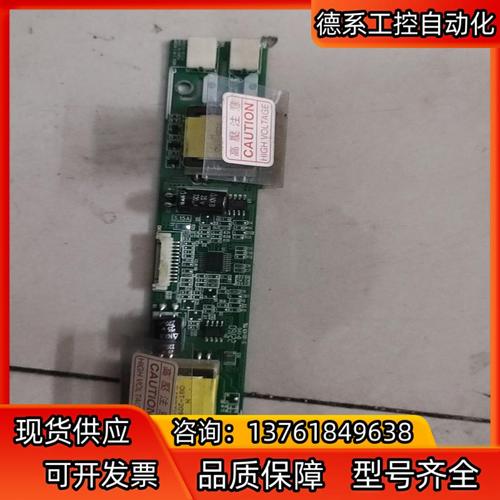

第一部分：GH053A高压条简介与工作原理
什么是高压条？
高压条是液晶显示器的“背光心脏”，它的作用是点亮屏幕背后的CCFL灯管，让我们能看到图像，如果高压条坏了，屏幕就会呈现“黑屏”或“暗屏”，但图像内容可能仍然存在（用手电筒斜照屏幕可见）。
GH053A的典型工作流程
- 供电输入：接收来自电源适配器或主板电源的 +12V DC 电压。
- 信号输入：接收来自主板或主板的 ON/OFF（开关） 控制信号，通常是高/低电平或PWM信号。
- 亮度控制：接收来自主板或主板的 PWM（脉宽调制） 亮度调节信号。
- DC-AC转换：内部的核心开关电路（通常由MOS管和PWM控制芯片组成）将12V直流电通过振荡和升压,变成数千伏的交流高压。
- 输出：将高压通过高压输出插座连接到屏幕的灯管上,点亮灯管。
第二部分：常见故障现象与初步判断
在动手维修前,先根据现象判断故障点是否真的在高压条上。
| 故障现象 | 初步判断 | 可能原因 |
|---|---|---|
| 屏幕完全不亮，指示灯亮 | 大概率是高压条故障 | 高压条本身损坏、高压条供电/控制线问题、灯管老化或损坏。 |
| 屏幕闪烁几下后黑屏 | 大概率是高压条故障 | 高压条老化、供电不稳定、灯管老化。 |
| 屏幕亮度很低，发红或发暗 | 可能是高压条或灯管故障 | 高压条输出功率不足、灯管老化、灯管插座接触不良。 |
| 开机后听到“吱吱”的异响 | 绝对是高压条故障 | 高压条内部元件（如电感、变压器）因过载或虚焊产生高频振动。 |
| 屏幕有部分区域亮，部分不亮 | 大概率是灯管或高压条对应电路故障 | 特定灯管损坏、高压条对应的高压输出电路故障。 |
重要排查步骤：
- 确认故障源：如果条件允许，将GH053A高压条换到另一台同型号的显示器上测试，或者用一个好的高压条来替换,以确认故障是否在高压条上。
- 检查排线：检查连接GH053A的电源线、信号线是否松动、破损。
第三部分：GH053A高压条维修工具与准备
- 基础工具：
- 万用表（必备，用于测量电压、电阻、通断）
- 电烙铁（建议用恒温烙铁，功率30-50W）
- 焊锡丝、松香
- 吸锡器或吸锡线
- 小十字/一字螺丝刀
- 镊子、尖嘴钳
- 安全工具：
- 绝缘手套（防触电，关键！）
- 绝缘垫（操作台垫）
- 辅助工具：
- 放大镜或显微镜（用于观察细小元件和焊点）
- 热风枪（拆焊贴片IC时使用）
- 示波器（专业级，用于检测PWM信号波形,非必需但非常有用）
第四部分：GH053A高压条维修流程（由简到繁）
安全警告：操作前务必断开电源，并对大容量电容进行放电！
（图片来源网络，侵删）
第1步：目视检查
这是最简单也是最重要的一步,仔细观察高压条PCB板：
- 烧黑的元件：寻找有没有元件（如MOS管、电容、电阻）表面有烧焦、发黑的痕迹。
- 炸裂的电容：电解电容顶部是否有鼓包、漏液或“炸开”的迹象,这是最常见的故障点之一。
- 虚焊点：查看高压变压器、大功率MOS管、接线端子等较大元件的焊点是否有裂纹或光泽不均。
- 铜箔断裂：检查是否有明显的电路板铜箔被烧断或腐蚀。
第2步：测量关键电压
在不加电的情况下，先用万用表电阻档测量输入端对地是否有短路现象。 接上电源，在绝缘垫上操作，做好防触电措施！
- 测量供电电压：用万用表直流电压档测量输入端的 +12V 电压是否正常且稳定。
- 测量开关信号：测量ON/OFF引脚，在开机状态下是否有正确的控制电压（通常是高电平或一个跳变的信号）。
- 测量亮度信号：测量PWM引脚,是否有随亮度调节变化的电压信号。
如果供电和控制信号都正常，但高压条不工作,则故障在高压条内部。
第3步：排查易损件
根据目视检查和电压测量结果,重点排查以下元件：

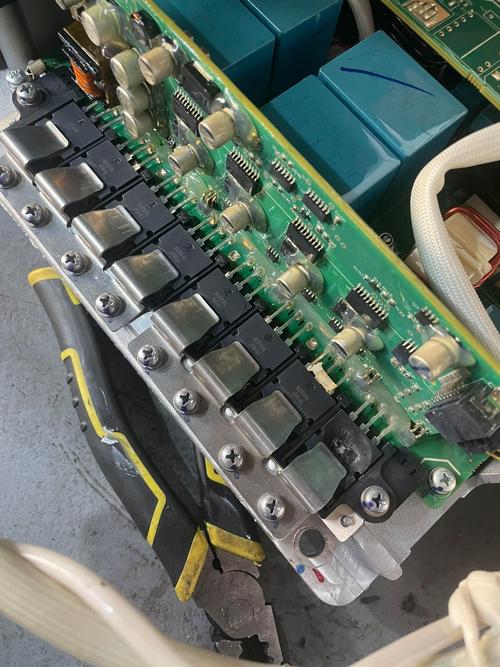

（图片来源网络，侵删）
-
电解电容
- 故障现象：鼓包、漏液、炸裂，即使外观完好，也可能因老化而失效（ESR增大）。
- 维修方法：直接更换，选择耐压值和容量相同或更高的品牌电容（如红宝石、尼吉康、三洋）。
- 测量方法：用万用表电容档测量容量是否与标称值接近,或用电阻档测量充电过程是否正常。
-
MOS管
- 作用：作为开关管，是DC-AC转换的核心。
- 故障现象：通常会被击穿短路，导致输入端12V对地短路,有时也会开路。
- 测量方法：用万用表二极管档测量三个引脚之间的阻值，正常情况下，D-S极之间应该有一个二极管的特性（红表笔接S，黑表笔接D有读数，反之无穷大），如果D-S、G-S、G-D之间都导通或阻值很小,则MOS管已击穿。
- 维修方法：更换，注意型号和引脚顺序，焊接时要迅速,避免过热损坏。
-
PWM控制芯片
- 作用：产生驱动MOS管的振荡信号,并接收亮度控制信号。
- 故障现象：无输出信号,导致MOS管不工作。
- 维修方法：首先检查其供电引脚电压是否正常，如果供电正常但无输出，芯片可能损坏，更换前最好能用示波器确认其输出脚无PWM波形,更换时注意静电防护。
-
高压变压器
- 故障现象：内部短路或开路，导致无高压输出或电流过大，可能会伴随“吱吱”声。
- 测量方法：较难直接测量，可以测量其初级绕组的电阻值，是否与正常值有巨大差异，如果次级绕组对地短路,也会导致保险丝或MOS管烧毁。
- 维修方法：通常无法修复,需要更换整个变压器。
第4步：检查其他元件
如果以上易损件都正常,再检查：
- 电阻：特别是贴片电阻，可能会因过流而烧断阻值变大,用万用表测量其阻值是否与标称值相符。
- 二极管、三极管：检查是否击穿或开路。
- 保险丝：检查是否熔断，如果保险丝熔断，一定要找到熔断的根本原因（通常是MOS管或PWM芯片击穿导致短路）,否则换上新的保险丝会立刻再次熔断。
第五部分：GH053A维修实例分析
实例1：最常见故障——电容鼓包
- 现象：屏幕不亮，目视发现PCB上有1-2个电解电容顶部鼓包。
- 维修：直接用同规格或更高性能的电容替换，更换后,故障通常排除。
实例2：MOS管击穿
- 现象：开机电源指示灯亮，但屏幕不亮，测量12V输入端对地电阻接近0Ω。
- 维修：
- 断电,拆下MOS管。
- 测量MOS管，确认已击穿
