主要聚焦于液晶电视背光驱动电路的故障诊断与维修技巧,是维修过程中的核心难点之一,背光电路作为液晶屏幕的“光源”,其故障直接导致屏幕黑屏、亮度异常或闪烁等问题,本讲将通过原理分析、常见故障现象、排查步骤及维修案例,帮助维修人员系统掌握该部分的维修方法。

背光驱动电路的工作原理与组成

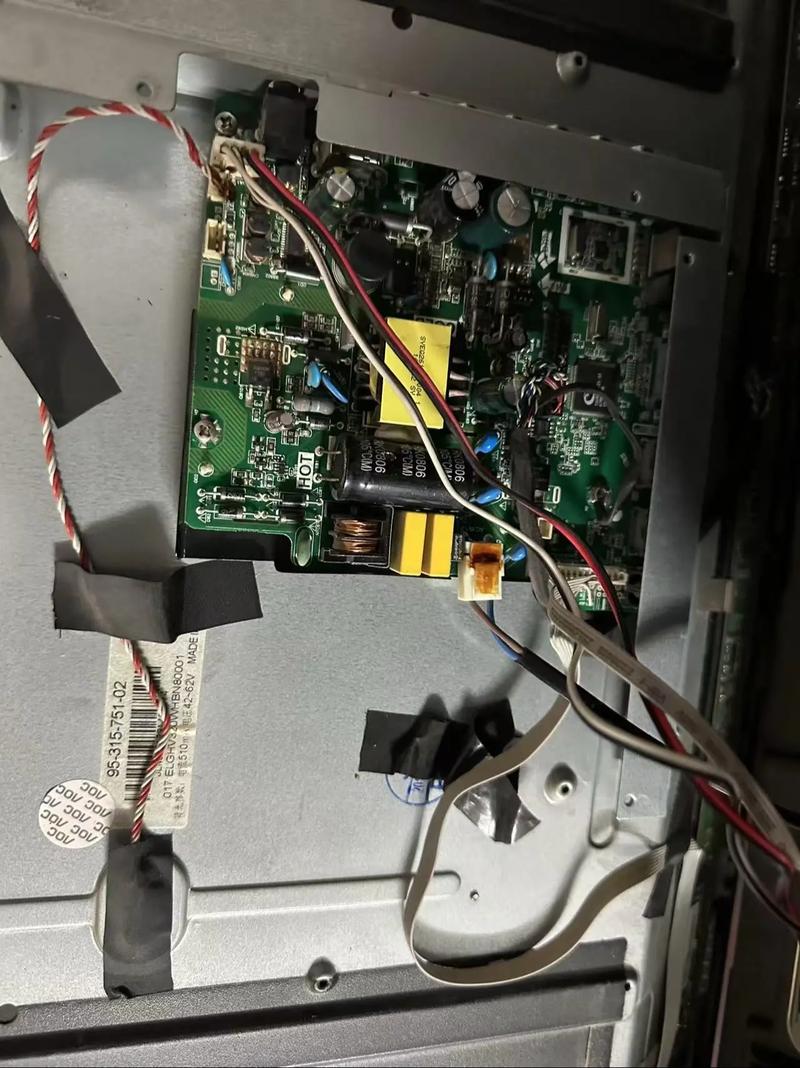

液晶电视的背光驱动电路(也称逆变器电路或LED驱动电路)负责将电源输出的低压直流电转换为高压交流电,以点亮屏幕背光模组,根据背光类型不同,主要分为CCFL(冷阴极荧光灯)和LED两种驱动方式,目前以LED背光为主流,其核心组成包括:
- 驱动控制芯片:接收主板信号,生成PWM调光信号和开关控制信号,是电路的“大脑”。
- 功率开关管(MOSFET):用于快速通断直流电,配合变压器或升压电路产生高压。
- 升压变压器/电感:将低压电升至背光所需的高压(如LED背光通常为30-60V,CCFL可达600-1000V)。
- 反馈电路:实时监测输出电压/电流,通过光耦或采样电阻将信号反馈给控制芯片,实现稳定输出。
- 保护电路:包括过压、过流、过温保护,异常时自动切断电源,避免元件损坏。
常见故障现象与原因分析
背光电路故障的典型现象及可能原因如下表所示:
| 故障现象 | 可能原因 |
|---|---|
| 屏幕完全黑屏,指示灯亮 | 背光驱动电路未工作(如保险丝熔断、控制芯片无供电、开关管击穿) |
| 屏幕亮度低或闪烁 | 反馈电路异常(如光耦损坏、采样电阻变值)、PWM信号异常、LED灯珠部分损坏 |
| 屏幕出现亮线或暗斑 | LED灯珠损坏、背光条排线接触不良、CCFL灯管老化 |
| 开机后几秒黑屏(保护) | 输出电压过高、过流保护启动、变压器短路 |
背光电路故障排查步骤

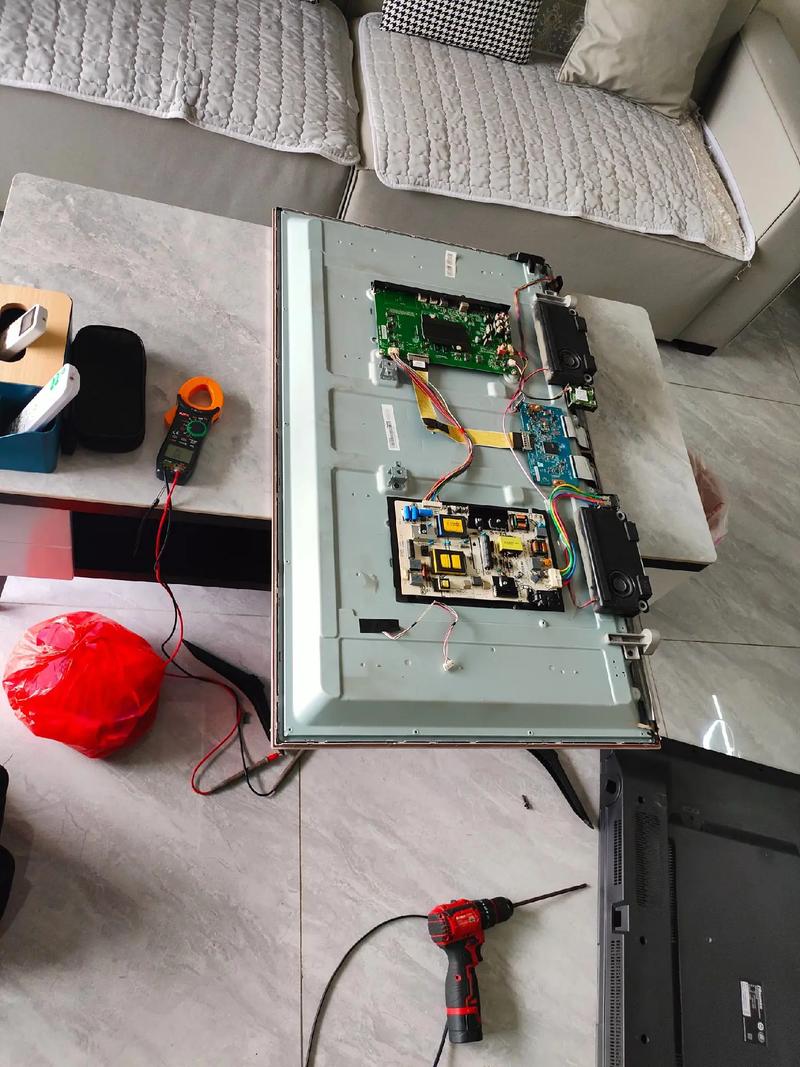

安全检测与初步检查
- 断电测量:使用万用表二极管档检测功率开关管是否击穿(D-S极间阻值应无穷大)、变压器初级/次级是否短路(阻值应有一定数值)。
- 保险丝检查:若保险丝熔断,需先排查后级短路故障(如MOS管、变压器损坏),不可直接更换保险丝通电。
- 供电电压检测:测量驱动控制芯片VCC供电(通常为12V或5V)是否正常,若无电压,检查电源板输出至背光电路的线路。
信号与控制电路检测
- PWM信号检测:用示波器测量驱动芯片的PWM输出脚(通常为低频脉冲信号,如100Hz-1kHz),若无信号,检查主板送来的背光开关信号(BL-ON)和亮度调节信号(BL-ADJ)是否正常。
- 芯片工作状态:测量芯片供电、复位、使能脚电压是否正常,参考芯片 datasheet 判断是否损坏。
功率输出级检测
- 升压电路检测:对于LED背光,测量输出端电压是否正常(如48V),若电压为0或偏低,检查MOS管驱动信号(用示波器观察波形是否为方波)及升压电感是否开路。
- CCFL背光检测:若为CCFL类型,需用高压表测量灯管两端电压是否达到启动电压(约1500V),若电压正常但灯管不亮,多为灯管老化或高压电容失效。
保护电路排查
- 若电路反复进入保护状态(如开机后立即断电),可逐一断开过压、过流保护支路(如短接光耦输出端),观察是否恢复正常,找到故障点后更换对应元件(如稳压管、采样电阻)。
维修案例实操
案例:某品牌电视屏幕黑屏,背光驱动板保险丝熔断
- 排查过程:
- 断电测量发现MOS管Q1(D-S极)击穿,变压器T1初级对地短路。
- 进一步检查发现稳压二极管Z1(18V)击穿,导致MOS管过压损坏。
- 维修方法:更换同型号MOS管、变压器及稳压二极管,通电后测量输出电压正常,屏幕亮起。
注意事项:更换MOS管时需确认其参数(耐压、电流)一致,避免再次击穿;变压器损坏需注意同名端,安装方向错误可能导致电路不工作。

维修工具与技巧
- 必备工具:万用表、示波器、高压表(CCFL维修用)、电烙铁、热风枪。
- 技巧:对于LED背光,可单独点亮每条灯条排查故障灯珠;对于反馈电路,可人为给控制芯片模拟反馈信号(如调整光耦电流),判断芯片是否正常。
相关问答FAQs
Q1:液晶电视屏幕亮但图像暗,背光电路如何排查?
A:首先测量背光输出电压是否正常(如LED背光通常为30-60V),若电压偏低,检查反馈电路中的采样电阻是否变值、光耦是否导通异常;若电压正常但亮度不足,多为LED灯珠老化或部分损坏,可单独测试每条灯条的电流,PWM信号频率过低也可能导致亮度不足,需用示波器检查信号波形。
Q2:维修背光电路时,如何避免MOS管再次击穿?
A:MOS管击穿多因过压或过流导致,维修时需注意:① 更换MOS管后,检查其驱动波形是否正常(如栅极电压应为10-15V的方波);② 检测升压变压器是否短路,避免能量无法释放;③ 确认稳压保护电路(如RCD缓冲电路)元件参数是否匹配;④ 通电时使用限流电源,逐步升高电压,观察电流是否异常,避免瞬间冲击损坏元件。
