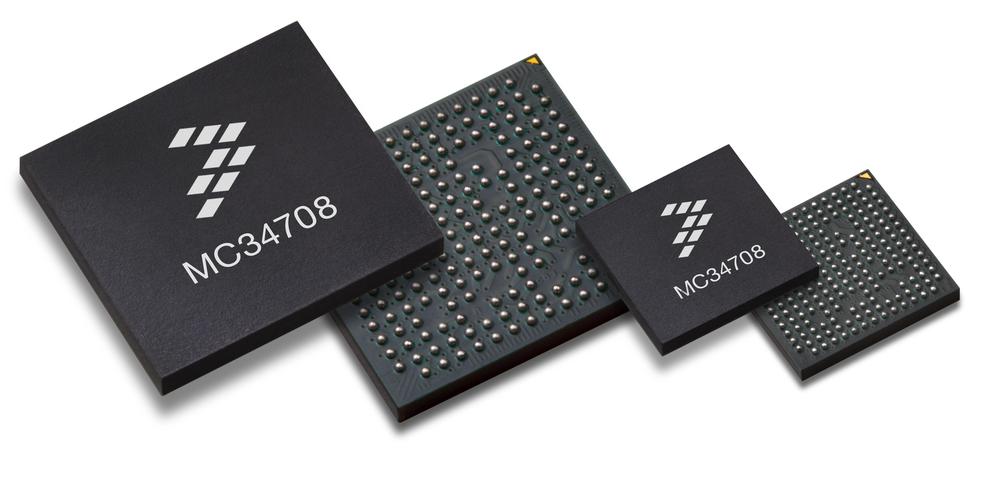

PWM（脉冲宽度调制）技术是一种通过调整脉冲信号的占空比来控制平均输出功率的电子控制方法，在电机控制、电源管理、LED调光等领域应用广泛，飞思卡尔半导体（现已被NXP半导体收购）作为嵌入式系统和微控制器领域的领导者，其产品线中大量集成了PWM模块，为工业控制、汽车电子和消费电子等应用提供了高效可靠的解决方案。
PWM技术的核心在于通过改变脉冲信号的周期和占空比（高电平时间与周期的比值）来控制负载的平均电压或电流，在直流电机控制中，占空比增大时，电机获得的平均电压升高，转速加快；占空比减小时，电机转速降低，PWM技术的优势在于能够实现高效控制，因为功率器件（如MOSFET）工作在开关状态，导通损耗和开关损耗较低，同时控制精度高，响应速度快，飞思卡尔微控制器（如S12系列、Kinetis系列）内置的PWM模块通常支持多通道输出、死区控制、故障保护等功能,满足复杂应用场景的需求。

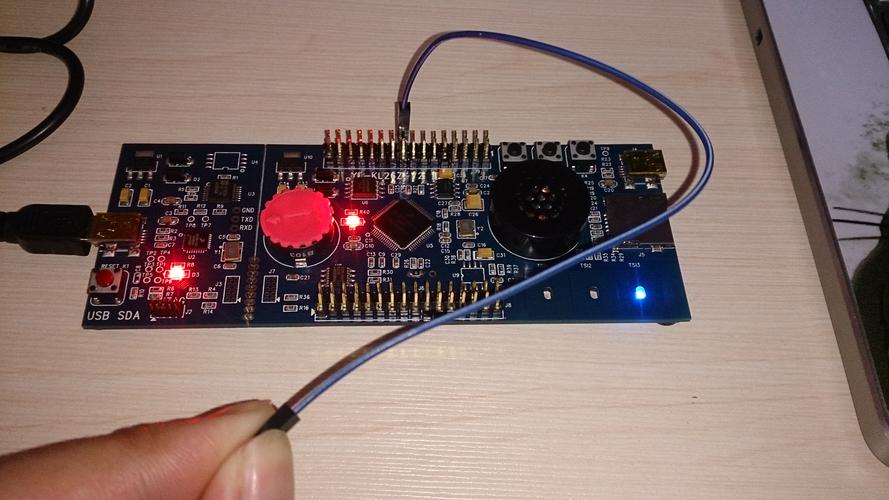

以飞思卡尔Kinetis系列微控制器为例，其PWM模块（如TPM模块）具有以下特点：1）多通道输出：支持多达8个PWM通道，可独立控制多个负载；2）灵活的时钟配置：支持内部时钟和外部时钟输入，频率范围可调；3）死区控制：防止半桥或全桥电路中上下桥臂直通短路；4）故障保护：支持过流、过温等故障信号的快速响应，切断PWM输出；5）对齐模式：支持中心对齐和边缘对齐两种模式，满足不同控制需求，这些特性使得飞思卡尔的PWM模块在电机驱动（如无刷直流电机、步进电机）、电源变换（如DC-DC变换器）和LED背光控制等场景中表现出色。
在具体应用中，飞思卡尔微控制器的PWM模块可以通过软件配置实现复杂的控制算法，在电机控制中，结合PID算法和PWM技术，可以实现电机的精确速度和位置控制，PWM模块的捕获功能还可以用于检测电机转子位置或反馈信号，实现闭环控制，飞思卡尔提供的开发工具（如CodeWarrior集成开发环境）和软件库（如MotorSDK）简化了PWM模块的初始化和配置,降低了开发难度。
以下是飞思卡尔部分微控制器PWM模块的关键参数对比：
| 型号系列 | PWM模块名称 | 最大通道数 | 最高频率 | 死区时间范围 | 特殊功能 |
|---|---|---|---|---|---|
| Kinetis K系列 | TPM | 8 | 50MHz | 0-255个时钟周期 | 捕获/比较、故障保护 |
| S12X系列 | PWM | 16 | 20MHz | 0-65535个时钟周期 | 互补输出、中心对齐 |
| MPC560x系列 | eTPM | 4 | 100MHz | 0-1023个时钟周期 | 多相位控制、精确死区插入 |
| i.MX RT系列 | FlexPWM | 8 | 80MHz | 0-255个时钟周期 | 输出触发、DMA支持 |
飞思卡尔PWM技术的应用案例包括：1）汽车电子：用于燃油喷射控制、电子节气门调节、车窗升降电机控制等；2）工业自动化：在伺服驱动器、变频器和机器人关节控制中实现精确运动控制；3）消费电子：用于智能手机背光调节、平板电脑触控反馈等，在这些应用中，飞思卡尔微控制器的PWM模块凭借其高可靠性和灵活性,成为系统的核心控制单元。
尽管PWM技术具有诸多优势，但在实际应用中仍需注意一些问题，高频PWM信号可能带来电磁干扰（EMI），需要合理的PCB布局和滤波设计；死区时间的设置需要权衡功率器件的开关损耗和直通风险；多通道PWM的同步问题可能导致系统性能下降，飞思卡尔通过提供完善的参考设计和应用笔记，帮助工程师解决这些问题,确保PWM系统稳定运行。
相关问答FAQs：
-
问：飞思卡尔微控制器的PWM模块如何实现多电机同步控制？
答：飞思卡尔部分微控制器（如Kinetis V系列）的PWM模块支持同步功能，通过配置同步输出信号（如SYNC信号）实现多个PWM通道的相位同步，具体方法包括：1）将多个PWM模块的时钟源设置为相同；2）使用主从模式，由主PWM模块触发从PWM模块的同步；3）通过DMA批量更新PWM占空比，确保所有通道的切换时刻一致，结合编码器接口和位置反馈算法,可以进一步实现多电机的精确同步控制。

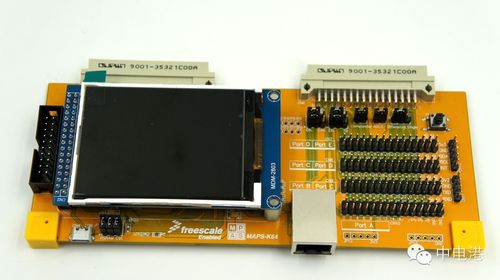

（图片来源网络，侵删） -
问：在PWM驱动无刷直流电机时，飞思卡尔微控制器如何实现换相控制？
答：无刷直流电机的换相控制需要根据转子位置实时切换PWM输出通道，飞思卡尔微控制器通常通过以下步骤实现：1）利用霍尔传感器或反电动势（BEMF）检测转子位置；2）根据位置信号（如霍尔信号状态）确定换相逻辑；3）通过PWM模块的互补输出和死区控制驱动三相桥臂；4）在换相瞬间，通过中断服务程序（ISR）快速更新PWM占空比和输出通道，使用Kinetis系列的TPM模块，可以配置捕获功能检测霍尔信号变化，触发换相中断,确保电机平滑运行。
