LED封装热管理技术是提升LED器件可靠性、寿命及光效的核心环节，由于LED在工作过程中仅有约20%-30%的电能转化为光能，剩余70%-80%的能量以热能形式释放，若热量无法及时有效散发，会导致芯片结温急剧升高，进而引发光衰加剧、色偏、寿命缩短甚至器件失效等问题，从封装材料、结构设计到散热工艺的热管理技术体系,已成为LED领域的研究重点。
LED封装热管理技术首先体现在封装材料的选择与应用上，基板材料作为热量从芯片向外传导的关键桥梁，其热导率直接决定散热效率，传统FR-4基板热导率仅为0.3-0.4 W/(m·K)，已无法满足高功率LED需求，目前主流基板材料包括金属基板（如铝基板，热导率1-3 W/(m·K)）、陶瓷基板（如氧化铝、氮化铝，热导率20-200 W/(m·K)）以及复合基板（如金属芯印制电路板，MCPCB），氮化铝陶瓷基板因兼具高热导率、高绝缘性及与芯片热膨胀系数匹配等优势，成为大功率LED封装的首选，封装胶材料方面，传统环氧树脂存在耐热性差（玻璃化转变温度约120℃）、热导率低（约0.2 W/(m·K)）等问题，易在高温下出现黄变和开裂，现逐渐被有机硅材料（热导率0.2-0.5 W/(m·K)，耐温性达200℃以上）及导热胶（添加氧化铝、氮化硼填料，热导率可提升至1-5 W/(m·K)）替代,有效降低封装层热阻。

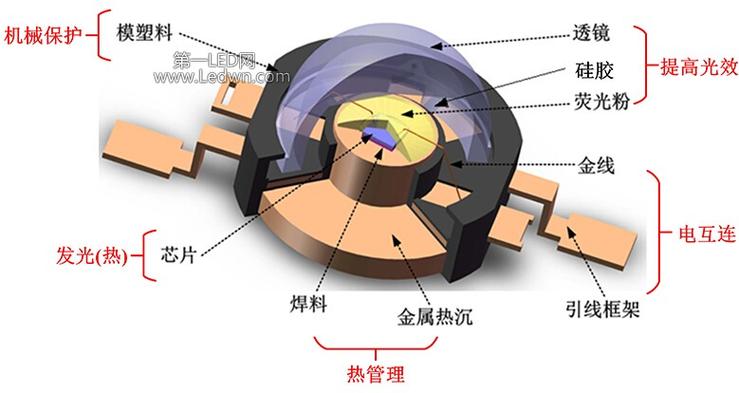

在封装结构设计层面，微结构优化与新型封装架构的应用显著提升了散热性能，芯片贴装技术方面，传统固晶胶（如银胶，热导率5-10 W/(m·K)）因厚度较大（约20-50 μm）形成额外热阻，现多被锡膏共晶焊接（热导率50-60 W/(m·K)，厚度＜10 μm）或金锡共晶焊接（热导率57 W/(m·K)）替代，实现芯片与基板的低热阻连接，在封装结构中引入微通道散热、热管散热及VC（均热板）等主动或被动散热单元，可大幅增强热量扩散能力，通过在基板内部加工微流道，利用冷却液循环散热，可实现热流密度超过100 W/cm²的高效散热；而热管利用相变原理，可将热量从热端快速传递至冷端，适用于大尺寸LED模组的热管理，倒装芯片（Flip-Chip）结构通过将芯片倒装焊接在基板上，缩短了热量从芯片PN结到基板的传导路径，较正装结构热阻降低30%-50%,已成为高功率LED的主流封装方案。
封装工艺的优化也是热管理的重要环节，在固晶过程中，采用精准点胶技术控制固晶胶厚度，并通过真空固化工艺减少胶层内部气泡，可有效降低界面热阻；在焊线工艺中，优化金线或铜线的弧高与直径，减少热量在焊线区域的积聚；在模封工艺中，采用低应力成型技术避免因材料热膨胀系数不匹配导致的分层现象，同时通过优化模具设计实现胶层的均匀填充，减少局部过热风险，近年来兴起的晶级封装（Wafer-Level Packaging，WLP）技术，在晶圆级完成封装与散热结构集成，大幅缩短了芯片到封装体的热传导路径，其热阻较传统封装降低40%以上，适用于Mini LED及Micro LED等高密度集成场景。
不同功率等级LED封装的热管理技术选择存在显著差异,以下为常见应用场景的热管理方案对比：
| 应用场景 | 功率范围 | 核心热管理技术 | 热导率要求（W/(m·K)） | 典型结构设计 |
|---|---|---|---|---|
| 小功率LED | ＜0.5W | 环氧树脂封装+PCB散热 | 2-1 | 直插式/贴片式，单层基板 |
| 中高功率LED | 5-5W | 铝基板+导热硅脂+金属外壳散热 | 1-3 | MCPCB基板，顶部散热鳍片 |
| 大功率LED | 5-50W | 氮化铝陶瓷基板+热管/VC散热 | 20-200 | 倒装芯片结构，均热板集成 |
| 高密度LED模组 | ＞50W | 微通道散热+液冷系统+复合基板 | ＞100 | 3D堆叠封装，独立散热流道 |
随着LED向高功率、高密度、集成化方向发展，热管理技术将呈现三大趋势：一是纳米复合材料的应用，如在基板材料中添加石墨烯、碳纳米管等导填料，可将复合材料热导率提升至500 W/(m·K)以上；二是智能热管理系统的集成，通过嵌入温度传感器与反馈控制电路，动态调节LED工作电流与散热系统功率，实现精准温控；三是跨尺度散热技术的融合，结合原子层沉积（ALD）技术制备超薄界面导热层（厚度＜1 μm），与微流道、热管等宏观散热结构协同作用，构建“芯片-界面-封装-系统”多级散热体系。
相关问答FAQs
Q1：为什么LED封装中必须重视热管理？
A：LED的发光效率约为20%-30%，剩余能量转化为热能，导致芯片结温升高，结温每升高10℃，LED寿命会减少50%，同时光衰加剧、色偏严重，良好的热管理可将结温控制在安全范围（85℃），确保LED长期稳定工作，延长寿命至5万小时以上。
Q2：陶瓷基板在LED热管理中相比传统铝基板有哪些优势？
A：陶瓷基板（如氮化铝）具有更高热导率（20-200 W/(m·K)），是铝基板（1-3 W/(m·K)）的5-80倍，可快速导出芯片热量；同时陶瓷绝缘强度高（＞10 kV/mm），无需额外绝缘层，简化结构设计；且热膨胀系数（约4.5 ppm/℃）与芯片（GaAs约6 ppm/℃）更接近，降低因热应力导致的失效风险，适用于大功率、高可靠性LED封装。
