图腾柱无桥PFC（Power Factor Correction）技术因其高效率、高功率密度和低成本的优势，成为中高功率电源领域的研究热点，但其实现过程中仍面临诸多技术难点，这些难点涉及拓扑结构设计、控制策略优化、器件选型与驱动、电磁干扰（EMI）抑制以及系统稳定性等多个方面,需要深入研究和综合解决。
拓扑结构设计是图腾柱PFC的首要难点，传统PFC采用Boost拓扑，需要续流二极管和功率开关管，而图腾柱PFC通过两个有源开关管替代无源器件，减少了导通损耗，但对开关管的耐压和驱动提出了更高要求，在单相图腾柱PFC中，通常采用两个开关管（如SiC MOSFET）和一个电感，其工作模式分为连续导通模式（CCM）和断续导通模式（DCM），CCM模式下的电流纹波小，但控制复杂，需要精确的电流环和电压环调节；DCM模式控制简单，但开关损耗较大，且存在二极管反向恢复问题，拓扑结构还需考虑升压和降压功能的兼容性，以适应宽输入电压范围（如85-265V AC）的需求,这对开关管的占空比控制和电感设计提出了挑战。

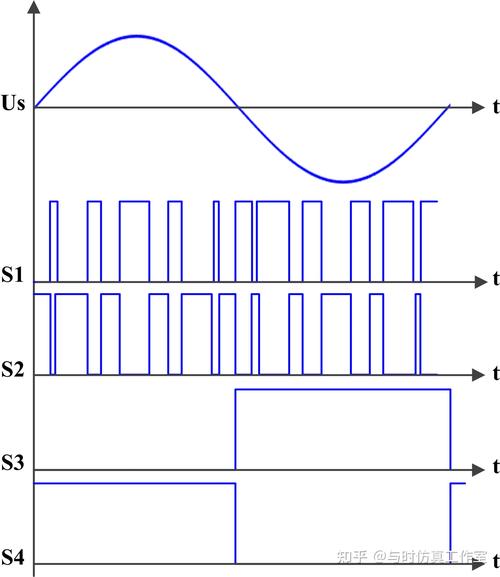

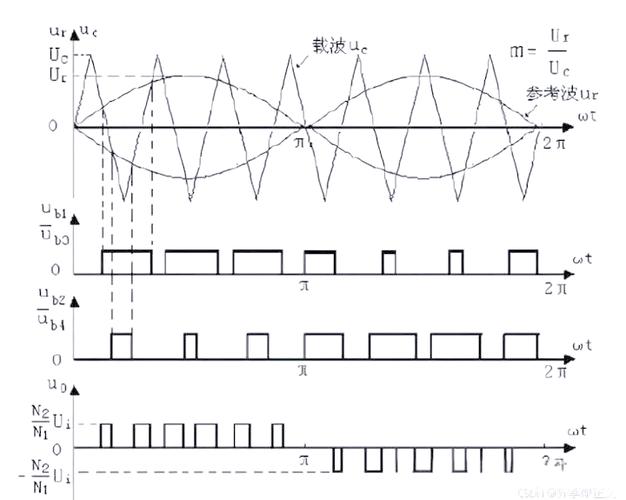

控制策略的优化是图腾柱PFC的核心难点，由于图腾柱PFC工作在高频开关状态，且输入电压和负载变化范围大，传统的平均电流控制或峰值电流控制难以满足动态性能和稳态精度的要求，具体而言，在输入电压过零点附近，电感电流需要快速跟踪正弦参考电压，避免出现畸变和相位偏差，这要求控制算法具有高带宽和快速响应能力，两个开关管的驱动信号需要严格互补，且存在死区时间以防止直通短路，但死区时间会导致额外的体二极管导通损耗，尤其是在SiC MOSFET中，体二极管的正向压降较大，影响效率，在轻载或空载条件下，系统需要进入突发模式（Burst Mode）或谷底导通模式（Valley Switching）以降低功耗，但如何平衡轻载效率和动态响应之间的矛盾,是控制策略设计的关键。

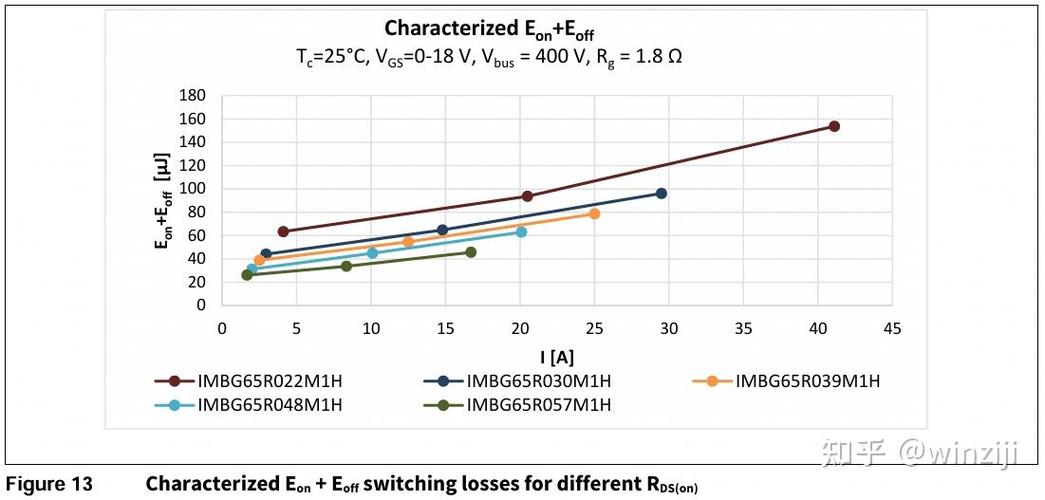

第三，器件选型与驱动电路设计是图腾柱PFC的工程难点，开关管的选择直接影响系统的效率和可靠性，SiC MOSFET因其低导通电阻、高开关速度和高耐压特性，成为图腾柱PFC的理想器件，但其高频开关特性会导致较高的du/dt和di/dt，引发电磁干扰问题，SiC MOSFET的栅极驱动需要考虑隔离、电压匹配和电流驱动能力，以避免振荡和误导通，驱动电路的延迟时间会影响开关管的同步导通，增加损耗，因此需要优化驱动芯片的设计和PCB布局，电感作为储能元件，其磁芯材料（如铁硅铝、铁氧体）和绕组工艺直接影响电流纹波和磁损，在高频工作条件下，如何减小电感体积和降低涡流损耗，是器件选型的重要考量，输入滤波电容和输出电容的ESR（等效串联电阻）和ESL（等效串联电感）会影响电压纹波和系统稳定性，需要选择低ESR的电容类型,如陶瓷电容或聚合物电容。
第四，电磁干扰（EMI）抑制是图腾柱PFC的突出难点，高频开关操作会产生较强的传导干扰和辐射干扰，影响其他电子设备的正常工作，图腾柱PFC的EMI噪声主要集中在开关频率及其谐波附近，且由于开关管的高du/dt，共模干扰尤为严重，为了满足EMI标准（如CISPR 32），需要设计高效的输入滤波电路，包括共模电感、差模电感和X/Y电容，但滤波元件的增加会提高成本和体积，优化开关管的开关速度（如通过增加栅极电阻）可以降低EMI，但会增加开关损耗，如何在EMI抑制和效率之间取得平衡，是设计过程中的难点，PCB布局的合理性也会影响EMI性能，例如功率地与信号地的隔离、关键环路的最小化等,都需要仔细考虑。
第五，系统稳定性和可靠性是图腾柱PFC长期运行的难点，在宽输入电压和负载变化范围内，系统需要保持稳定的输出电压和较高的功率因数，这对控制环的参数整定提出了严格要求，电压环和电流环的交叉耦合可能导致振荡，尤其是在负载突变或输入电压波动时，如何设计鲁棒的控制算法（如基于滑模控制或自适应控制）是保证稳定性的关键，开关管的结温管理直接影响器件寿命，高频开关下的热损耗需要通过优化散热设计（如散热器、风冷或液冷）来控制，避免器件过热失效，短路保护、过流保护和过压保护等功能也需要完善,以应对异常工况。
为了更直观地展示图腾柱PFC的技术难点,以下表格总结了主要难点及其具体表现：
| 技术难点 | 具体表现 |
|---|---|
| 拓扑结构设计 | 升压/降压功能兼容性、开关管耐压要求、CCM/DCM模式选择与优化 |
| 控制策略优化 | 电流跟踪精度、死区时间控制、轻载效率与动态响应平衡、过零点附近相位偏差 |
| 器件选型与驱动 | SiC MOSFET的驱动隔离与延迟、电感磁芯材料与绕组工艺、电容ESR/ESL影响 |
| 电磁干扰抑制 | 高du/dt导致的共模干扰、滤波电路设计、开关速度与损耗的权衡、PCB布局优化 |
| 系统稳定性与可靠性 | 宽范围工况下的振荡风险、热损耗管理、保护电路设计与器件寿命保障 |
相关问答FAQs：
-
问：图腾柱PFC相比传统PFC拓扑有哪些核心优势，为什么其技术难点更多？
答：图腾柱PFC的核心优势在于高效率（无续流二极管导通损耗）、高功率密度（减少无源器件）和低成本（可使用更少的高压器件），但其技术难点更多是因为高频开关操作对控制精度、EMI性能和器件驱动提出了更高要求，且拓扑结构简化后，系统稳定性和动态响应的设计复杂度显著增加,需要综合解决多方面问题。
（图片来源网络，侵删） -
问：在图腾柱PFC设计中，如何平衡SiC MOSFET的高频开关优势与EMI抑制需求？
答：平衡SiC MOSFET的高频开关优势与EMI抑制需求需要从多个方面入手：一是优化栅极驱动电路，适当增加栅极电阻以降低开关速度，减少du/dt；二是设计高效的EMI滤波网络，包括共模电感和X/Y电容的组合；三是改进PCB布局，减小功率环路面积，隔离敏感信号；四是采用软开关技术（如零电压开关ZVS），降低开关损耗的同时减少EMI辐射，通过这些方法的综合优化,可以在保证效率的前提下满足EMI标准要求。
