pwm控制技术作为现代电力电子领域的核心控制手段，其应用已覆盖从工业电机驱动到消费电子的广泛场景，通过对pwm控制技术的深入探究，不仅能够理解其基本原理,更能掌握其在不同场景下的优化方法及发展趋势。

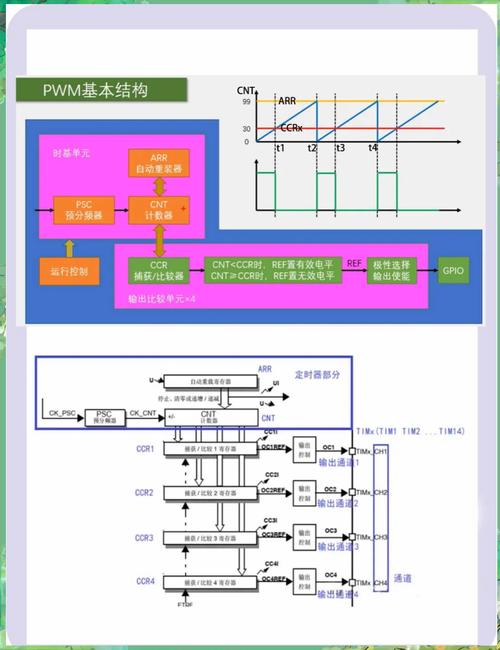

pwm控制技术的基本原理是通过调节脉冲宽度来等效模拟所需的电压或电流输出，具体而言，在固定频率的载波信号上，通过调制波的幅值或相位改变脉冲的占空比，使得输出脉冲序列的宽度随调制信号变化，由于脉冲频率远高于调制信号频率，通过滤波电路后，高频分量被滤除，只剩下平均直流分量，该分量与占空比成正比，从而实现电压或幅值的平滑调节，在直流电机控制中，当占空比为50%时，电机两端平均电压为供电电压的一半，电机转速降低；当占空比提高至80%时，平均电压上升，电机转速相应加快，这种通过数字方式控制模拟输出的特性,使得pwm技术在数字化控制系统中具有天然优势。
根据调制方式的不同，pwm控制技术主要分为多种类型，正弦脉宽调制（spwm）是最常用的一种，其调制波为正弦波，通过正弦波与三角载波比较生成脉冲，输出脉冲的宽度按正弦规律变化，能够有效减少谐波分量，特别适用于交流电机驱动和逆变器场合，另一种是空间矢量脉宽调制（svpwm），它基于电机磁链圆轨迹控制的思想，通过选择合适的电压矢量合成目标电压，具有直流电压利用率高、谐波失真小等优点，在永磁同步电机和无刷直流电机控制中表现突出，还有用于电机控制的电流pwm（如hysteresis current control，滞环电流控制），其通过实时比较电流指令与实际电流，当电流偏差超过滞环宽度时切换开关状态，响应速度快，但开关频率不固定，针对不同应用场景,选择合适的pwm类型是系统设计的关键。
pwm控制技术的核心优势在于其高效率和高精度，与传统的线性控制相比，pwm技术中的功率器件工作在开关状态，导通损耗和开关损耗相对较低，尤其是在大功率应用中，效率提升显著，在开关电源中，采用pwm控制的buck电路效率可达90%以上，而线性稳压电路效率通常低于70%，pwm技术的分辨率取决于数字控制器的精度，如采用16位微控制器，占空比分辨率可达1/65536，能够满足高精度控制需求，pwm技术还具备抗干扰能力强、易于数字化实现等优点，通过软件编程即可调整控制参数,灵活适应不同负载和工况要求。
pwm控制技术在实际应用中也面临诸多挑战，首先是开关损耗问题，随着开关频率的提高，功率器件的开关损耗呈线性增加，导致系统效率下降，尤其是在高频应用中，散热设计成为关键，其次是电磁干扰（emi）问题，pwm信号的高频开关会产生电磁辐射，可能干扰周边电子设备的正常工作，需要通过优化pcb布局、添加滤波电路等方式抑制emi，死区时间的设置也是不可忽视的因素，在桥式电路中，为防止上下桥臂直通短路，必须设置死区时间，但死区时间会导致输出电压畸变，降低系统性能，特别是在低速轻载时,死区效应的影响更为显著。
针对上述挑战，研究者们提出了多种优化方法，在开关损耗优化方面，采用软开关技术（如零电压开关zvs和零电流开关zcs），通过谐振网络使功率器件在零电压或零电流条件下切换，显著降低开关损耗，在llc谐振变换器中，通过开关频率的调节实现zvs，效率可提升至95%以上，在emi抑制方面，优化pwm调制策略是有效途径，如采用随机pwm技术，通过随机化脉冲开关频率，将谐波能量扩散到更宽的频带，降低emi峰值，多电平pwm技术（如三电平、五电平）通过增加输出电平数，减小电压变化率（dv/dt），从而降低emi和输出谐波，在死区补偿方面，通过检测电流方向和大小，动态调整死区时间，或基于软件算法补偿死区引起的电压误差,能够有效改善输出波形质量。
pwm控制技术的应用领域极为广泛，在工业自动化中，交流电机驱动系统采用svpwm技术，实现了高转矩密度和高动态响应，如数控机床的主轴驱动和电动汽车的牵引电机控制，在新能源领域，光伏逆变器采用spwm技术，将太阳能电池板输出的直流电转换为交流电并入电网，mppt（最大功率点跟踪）算法通过调节pwm占空比实现最大功率输出，在消费电子中，手机充电器采用pwm控制的同步整流技术，提高了充电效率，缩小了体积，在led调光、伺服控制、不间断电源（ups）等场合,pwm技术均发挥着不可替代的作用。
随着电力电子技术的发展，pwm控制技术也呈现出新的趋势，一是智能化与自适应控制，将人工智能算法（如神经网络、模糊逻辑）与pwm控制结合，根据负载变化和工作状态实时优化调制策略，提高系统鲁棒性，二是高频化与集成化，通过采用碳化硅（sic）和氮化镓（gan）等宽禁带半导体器件，将开关频率提升至mhz级别，减小无源元件体积，实现功率密度的大幅提升，三是多目标协同优化，在满足效率、emi、谐波等指标的同时，综合考虑成本、可靠性等因素，通过多目标优化算法设计pwm参数，四是数字孪生技术的应用，通过构建pwm控制系统的数字孪生模型，在虚拟环境中测试和优化控制算法，缩短开发周期,降低实验成本。
为了更直观地比较不同pwm调制技术的特点,以下表格列举了常见pwm类型的性能对比：
| 调制类型 | 电压利用率 | 谐波含量 | 开关频率 | 适用场景 |
|---|---|---|---|---|
| spwm | 较低（约0.785） | 较低，以低次谐波为主 | 固定 | 交流电机驱动、逆变器 |
| svpwm | 较高（约0.907） | 低，谐波分布均匀 | 固定 | 永磁同步电机、无刷直流电机 |
| 滞环电流控制 | 高 | 较高，开关频率不固定 | 变化 | 电机电流控制、有源滤波 |
| 随机pwm | 一般 | 谐波扩散，峰值低 | 随机 | emi敏感场合 |
pwm控制技术凭借其灵活性和高效性，已成为现代电力电子系统的核心技术之一，从基本的spwm到先进的svpwm，从传统的硬件调制到智能化的数字控制，pwm技术在理论研究和工程应用中不断取得突破，随着新材料、新器件和新算法的出现，pwm控制技术将在更高效率、更高频率、更智能化的方向持续发展，为新能源、智能制造、电动汽车等领域的技术进步提供强有力的支撑。
相关问答FAQs
问题1：pwm控制中的死区时间会对系统产生什么影响？如何补偿？
解答：死区时间是为了防止桥式电路中上下桥臂直通短路而设置的保护时间，但会导致输出电压畸变，具体表现为：当电流为正时，实际输出电压低于理想电压；当电流为负时，实际输出电压高于理想电压，这种畸变在低速轻载时尤为明显，可能引起电流谐波增加、转矩脉动等问题，补偿方法包括：硬件上采用高速开关器件和驱动电路，缩短死区时间；软件上通过检测电流方向和大小，动态调整占空比（如理想占空比加上或减去死区时间对应的补偿量）；或基于观测器估算死区引起的电压误差,进行前馈补偿。
问题2：为什么svpwm技术比spwm具有更高的电压利用率？
