西门子840D电源维修是一项技术性较强的工作，需要维修人员具备扎实的电气知识、丰富的实践经验以及对设备原理的深入理解，西门子840D数控系统的稳定运行离不开可靠的电源供应，电源模块作为系统的“心脏”，其工作状态直接关系到整个数控系统的性能与寿命，本文将围绕西门子840D电源维修的常见故障、诊断流程、维修方法及注意事项展开详细阐述。

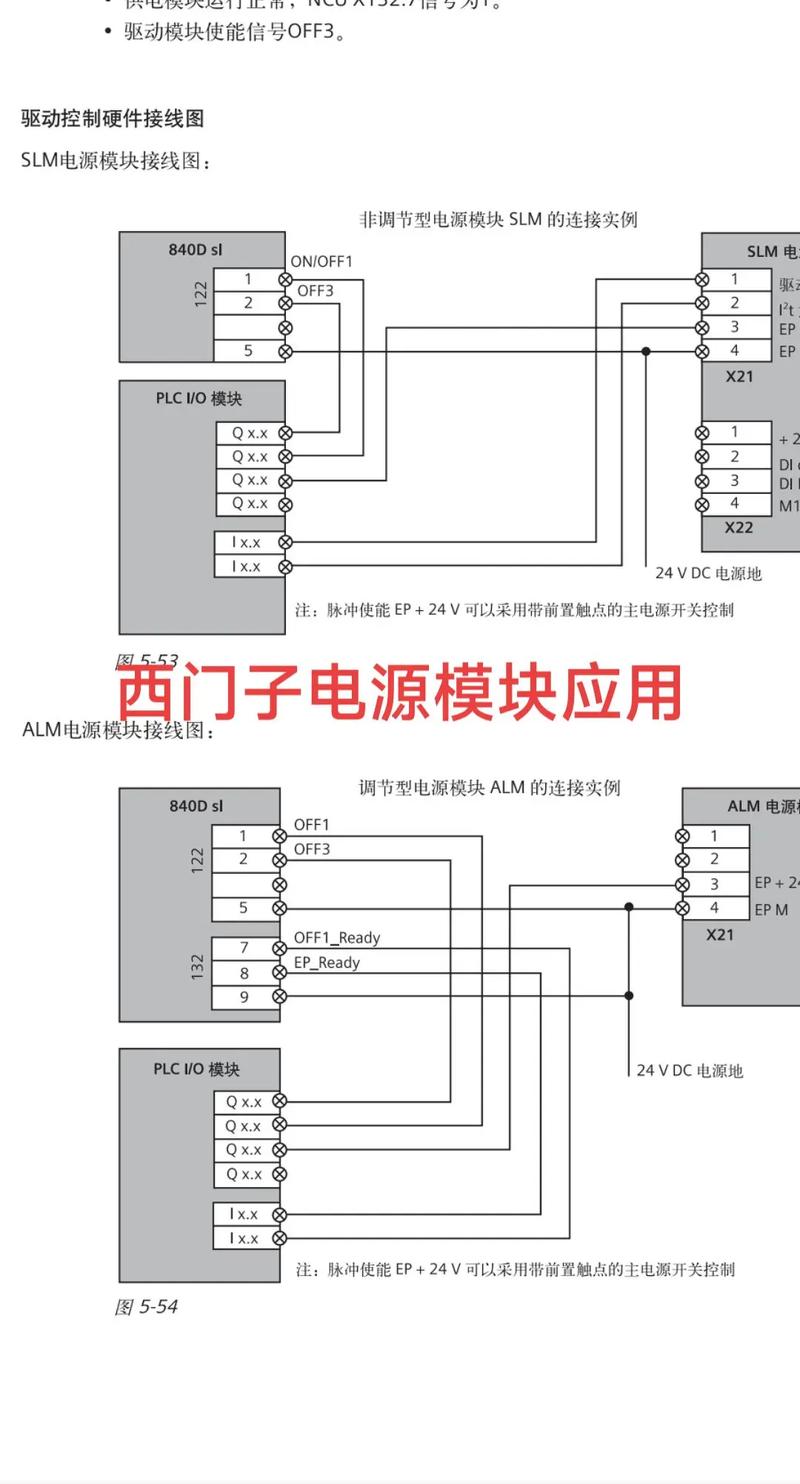

西门子840D系统通常采用模块化电源设计，主要包括电源模块（如6SL3100-TE系列）、负载模块（如驱动模块）及相关滤波、保护电路，电源模块的主要功能是将外部输入的三相交流电转换为直流电，为后续的驱动控制模块、数控系统（NCU）、PLC等部件提供稳定的工作电压，常见的工作电压等级包括直流600V（主回路）及24V、5V、±15V等控制回路电压，当电源模块出现故障时，可能表现为系统无法启动、报警提示、运行不稳定或完全无输出等症状。
在进行故障诊断前，必须严格遵守安全操作规程，确保设备完全断电，并使用万用表、示波器等专业工具检测电压、电阻等参数，故障诊断应遵循“先外后内、先简后繁”的原则，首先检查外部供电条件，包括三相输入电压是否平衡、电压值是否在允许范围内（通常为AC 400V±10%）、断路器及接线端子是否松动、有无短路或接地现象，外部供电故障是导致电源模块异常的最常见原因之一，如缺相、电压过高或过低均可能引发模块保护性停机或损坏。

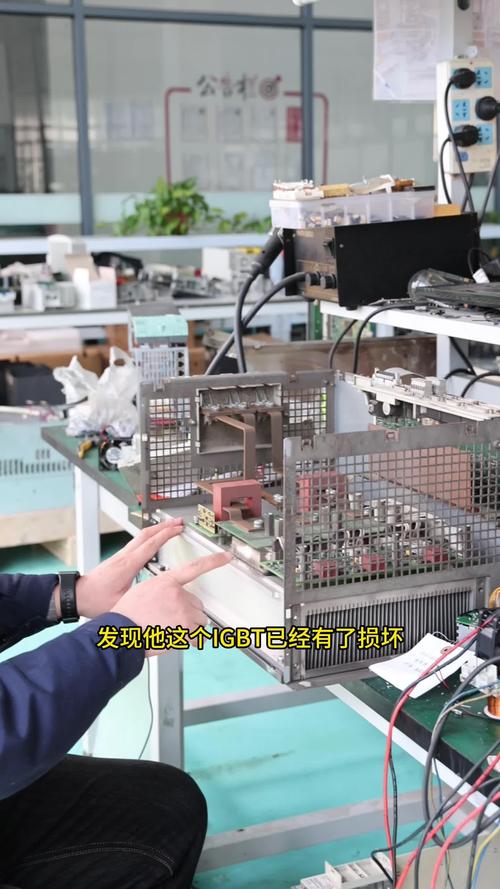

若外部供电正常，则需进一步检查电源模块本身，可通过模块上的LED指示灯状态初步判断故障类型，不同颜色和闪烁频率对应特定的故障代码，红色常亮可能表示模块内部短路或过热，黄色闪烁可能提示直流母线电压异常，需断开电源模块的输出负载，单独测量其空载输出电压，正常情况下，直流母线电压应在DC 560V-620V之间（取决于输入电压波动），若输出电压为零或严重偏低，则表明电源模块内部可能存在功率器件损坏（如IGBT整流桥、电容等），可使用万用表二极管档检测功率器件的 PN 结是否正常,排除短路或开路故障。
电源模块内部常见的故障点包括：输入整流桥损坏、滤波电容鼓包或失效、功率驱动电路异常、控制板故障及保护电路误动作等，整流桥损坏通常由电网电压波动或负载短路引起，更换时需注意其电流电压参数匹配；滤波电容长期工作后可能出现容量衰减或漏液，导致直流母线电压纹波过大，需使用电容表检测容量或直接更换；控制板故障多由供电异常、元件虚焊或芯片损坏导致，需借助电路图逐级检测控制信号是否正常，如PWM驱动信号、电压反馈信号等，对于维修能力有限的用户，建议直接更换控制板总成,以降低维修难度和时间成本。
在维修过程中，需特别注意静电防护，避免人体静电损坏精密电子元件，焊接操作时应使用恒温烙铁，防止过热损伤元件，更换元件时，务必选择原型号或参数完全替代的型号，特别是高压、大容元件，如滤波电容、整流桥等，其耐压值、容量、纹波电流等参数必须符合设计要求，电源模块的散热系统维护也至关重要，需定期清洁散热器风扇及风道，确保通风良好，防止因过热引发模块保护或寿命缩短，对于老旧设备，若电源模块多次出现故障，建议评估模块的整体老化情况，必要时进行整体更换,以避免因局部故障导致其他部件损坏。
维修完成后，需进行全面的通电测试，首先空载通电，检测模块输出电压是否稳定、有无异常声响或发热现象；然后逐步接入负载，观察带载能力及电压稳定性；最后结合数控系统进行功能测试，确保各部件工作正常，测试过程中需密切监控模块的温升及报警信息,确保维修质量。
相关问答FAQs：
-
问：西门子840D电源模块上显示“F30001”报警，是什么原因？如何处理？
答：报警“F30001”通常表示电源模块直流母线过压，可能原因包括：输入电压过高、制动单元或制动电阻故障、直流母线滤波电容失效或减速时间过短导致能量无法释放，处理步骤：首先测量输入电压是否正常；检查制动电阻是否短路或制动单元是否工作正常；检测滤波电容容量及直流母线电压；若以上均正常，可尝试延长加减速时间，若问题依旧,需进一步检测模块内部过压保护电路。
（图片来源网络，侵删） -
问：西门子840D系统开机后，电源模块无输出，指示灯不亮，应如何排查？
答：首先检查外部供电：确认三相输入电压是否正常、断路器是否合闸、熔断器是否熔断；检查电源模块输入端接线是否松动或氧化，若外部供电正常，则检查模块本身：检查模块保险管是否熔断；检测内部功率器件（如整流桥）是否短路；测量控制板供电是否正常（如24V控制电压）；若控制板无输出，可能是控制板故障或软件程序异常，需更换控制板或重新加载固件，若以上均正常，则可能为模块内部主回路故障,需返厂维修或更换模块。
