第一部分：什么是匝间短路？
我们需要理解故障的本质。

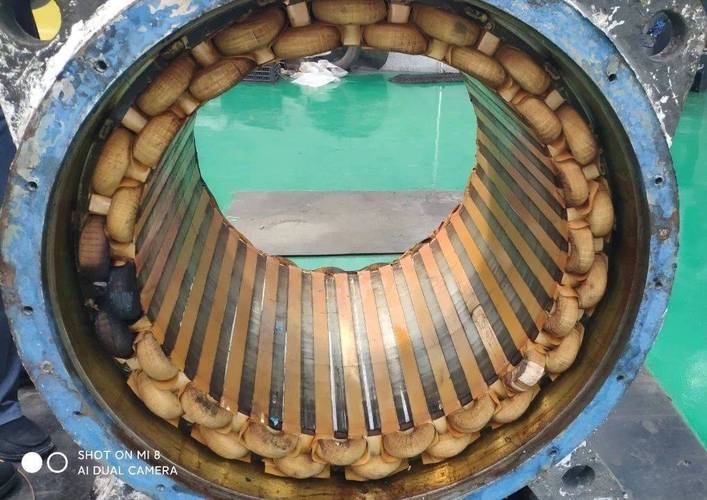

（图片来源网络，侵删）
- 定义：电动机的绕组是由许多匝（圈）铜线组成的。匝间短路就是指同一组线圈（同一个线包）中的相邻几匝或不相邻的几匝铜线之间的绝缘层损坏，导致它们直接接触，形成了“短路回路”。
- 危害：
- 电流异常：在短路回路中会产生一个很大的环流，导致该相绕组的总电流增大。
- 局部过热：巨大的环流在很小的导线截面上通过，会产生大量热量，迅速烧毁这部分导线。
- 性能下降：电机输出扭矩下降，启动困难，振动加剧，噪音变大。
- 彻底损坏：如果发现不及时，短路点会迅速扩大，最终导致整个绕组烧毁，甚至烧坏铁芯。
第二部分：如何诊断匝间短路？
准确诊断是成功维修的第一步,以下是几种常用的诊断方法，从简单到专业：
感官判断法（初步检查）
- 闻气味：电机运行时或刚停机后，是否有刺鼻的焦糊味或绝缘漆的烧焦味。
- 看外观：仔细检查电机端部绕组，观察是否有烧焦、变黑、鼓包的痕迹。
- 听声音：电机运行时是否有异常的“嗡嗡”声（比正常声音沉闷），并伴有周期性的“噼啪”声或“嘶嘶”声。
- 摸温度：在电机运行一段时间后（注意安全），立即停机，用手快速触摸电机外壳和端部绕组，如果某个线圈组或某个部位比其他地方明显烫手，则极可能是短路点所在。
注意：感官法只能作为初步判断，不能确诊。
仪器检测法（精准诊断）
这是最可靠的方法,需要专业工具。
-
万用表电阻法

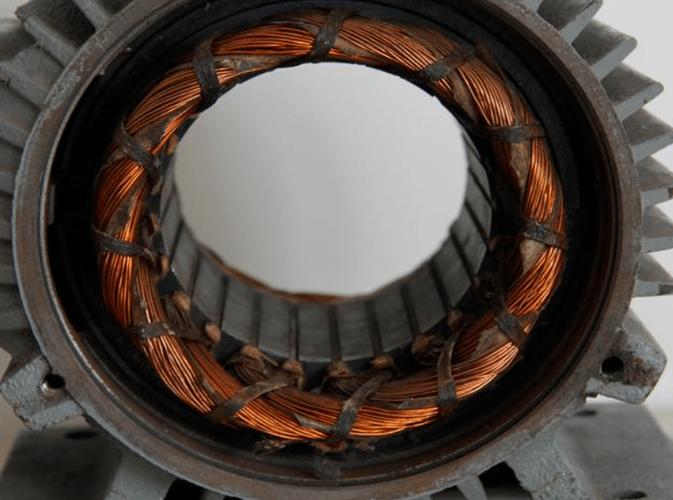

（图片来源网络，侵删）- 适用：对于比较严重的匝间短路。
- 操作：使用万用表的低阻值档（200Ω档），分别测量三相绕组的直流电阻（U-V, V-W, W-U）。
- 判断：如果三相电阻值基本平衡（误差在5%以内），则问题不明显，如果某一相的电阻值明显小于其他两相，则可以初步判断该相存在匝间短路，但此方法对轻微短路不敏感。
-
绝缘电阻表（兆欧表/摇表）法
- 适用：判断绕组对地（机壳）绝缘和相间绝缘。
- 操作：测量绕组对地和相间的绝缘电阻。
- 判断：如果绝缘电阻很低，说明存在对地或相间短路，但无法直接诊断匝间短路。
-
匝间绝缘测试仪（专业工具）
- 适用：这是诊断匝间短路的最精准、最专业的方法。
- 原理：对电机绕组施加一个高压、高频的脉冲电压，形成一个衰减振荡，健康的绕组波形平滑、有规律，如果存在匝间短路，短路点会吸收能量，导致波形出现异常的振荡衰减、凹陷或畸变。
- 判断：通过观察波形，可以非常准确地判断出是否存在匝间短路以及短路点的位置，这种方法非常灵敏，即使是轻微的短路也能检测出来。
第三部分：如何维修匝间短路？
维修方案取决于电机的价值、损坏的严重程度以及绕组的类型（是散嵌绕组还是成型线圈）。
局部修理法（适用于小型电机或轻微损坏）
这种方法成本较低,但需要一定的技巧。
操作步骤：
- 拆解电机：将电机从设备上拆下，拆开端盖，取出转子。
- 找出故障点：
- 根据诊断结果,找到发烫、变色的线圈组。
- 对于小型电机,可以通入较低的电压（如额定电压的30%-50），密切观察，冒烟或变色的位置就是短路点。
- 处理故障点：
- 加热软化：用大功率电吹风或红外线加热灯加热故障线圈组，软化绝缘漆，以便处理。
- 撬开线匝：用薄而尖的竹片或有机玻璃片，小心地将短路的几匝线从线圈组中撬出，注意动作要轻柔，避免损伤其他线匝的绝缘。
- 清除旧绝缘：用小刀或砂纸仔细刮除故障线匝上的旧绝缘层，直到露出光亮的铜线，注意不要损伤铜线本身。
- 重新绝缘：
- 包扎绝缘带：用聚酯薄膜青壳纸或DMD复合绝缘纸将处理过的线匝仔细包扎几层，确保线匝之间、线匝与周围线圈之间都有可靠的绝缘。
- 涂刷绝缘漆：在包扎好的绝缘层上涂刷绝缘漆（如1032三聚氰胺醇酸漆），增强绝缘性能和机械强度。
- 烘干与浸漆：
- 将修复好的绕组放入烘箱中,在100-120°C的温度下烘干数小时。
- 如果条件允许,可以将整个定子进行沉浸绝缘漆处理，这样能大大提高整体绝缘性能和防潮能力。
- 组装与测试：待绝缘漆完全干燥后，重新组装电机，并进行空载和负载测试，检查电流、振动、噪音等是否正常。
更换绕组法（适用于严重损坏或价值较高的电机）
当短路范围很大,或者线圈已经完全烧毁，局部修理已不可行时，就需要重绕绕组。
操作步骤：
- 记录原始数据：在拆除旧绕组前，务必详细记录以下数据：
- 绕组形式（单层叠式、同心式等）
- 线圈匝数
- 线线径（导线粗细）
- 并绕根数
- 节距
- 接线方式（星形/三角形）
- 绝缘等级
- 拆除旧绕组：加热软化后，将整个绕组拆除，并清理干净定子槽内的残留绝缘物。
- 制作或购买新绕组：
- 根据记录的数据,用绕线机重新绕制线圈。
- 或者直接向电机维修厂订购同规格的成型线圈。
- 嵌线与接线：按照原始的绕组形式和接线图，将新线圈仔细地嵌入定子槽内，并进行端部整形和连接。
- 浸漆与烘干：这是最关键的一步，对整个定子进行沉浸绝缘漆处理，并进行严格的烘干工艺，确保绝缘性能完全恢复。
- 测试：进行全面的电气性能测试，包括三相电阻平衡、绝缘电阻、匝间耐压等，确保电机修复后达到出厂标准。
第四部分：如何预防匝间短路？
预防远比维修重要,以下是预防措施：
- 避免过载运行：确保电机在额定负载下工作，长时间过载是导致绕组过热、绝缘老化加速的主要原因。
- 防止频繁启停：频繁的启动会产生巨大的启动电流和冲击力，加速绕组绝缘的机械磨损和热老化。
- 保持良好的通风散热：确保电机冷却系统（风扇、风罩）正常工作，定期清理电机内外部的灰尘和油污，保证散热通畅。
- 防止受潮和污染：避免在潮湿、多尘或有腐蚀性气体的环境中使用电机，长期停用的电机应做好防潮处理。
- 定期检查与维护：定期检查电机的运行状态，如温度、声音、振动等，发现异常及时处理。
- 保证电源质量：避免电源电压过高或过低、三相电压严重不平衡等情况，这些都可能对电机绕组造成损害。
- 诊断：感官法初步判断，匝间绝缘测试仪精准确诊。
- 维修：
- 轻微损坏：尝试局部修理（撬出故障线匝、重新包扎绝缘）。
- 严重损坏：进行重绕绕组。
- 预防：核心是避免过载、保证散热、定期维护。
安全警告：电机维修，特别是涉及高压电和高温的操作，存在触电和烫伤风险，如果您不具备相关的专业知识和工具，强烈建议将电机送至专业的电机维修厂进行处理。
