笔记本屏幕升压电路维修常见故障有哪些?

第一部分:理论基础与工作原理

在动手之前,必须先理解它的工作原理,否则维修就如同盲人摸象。

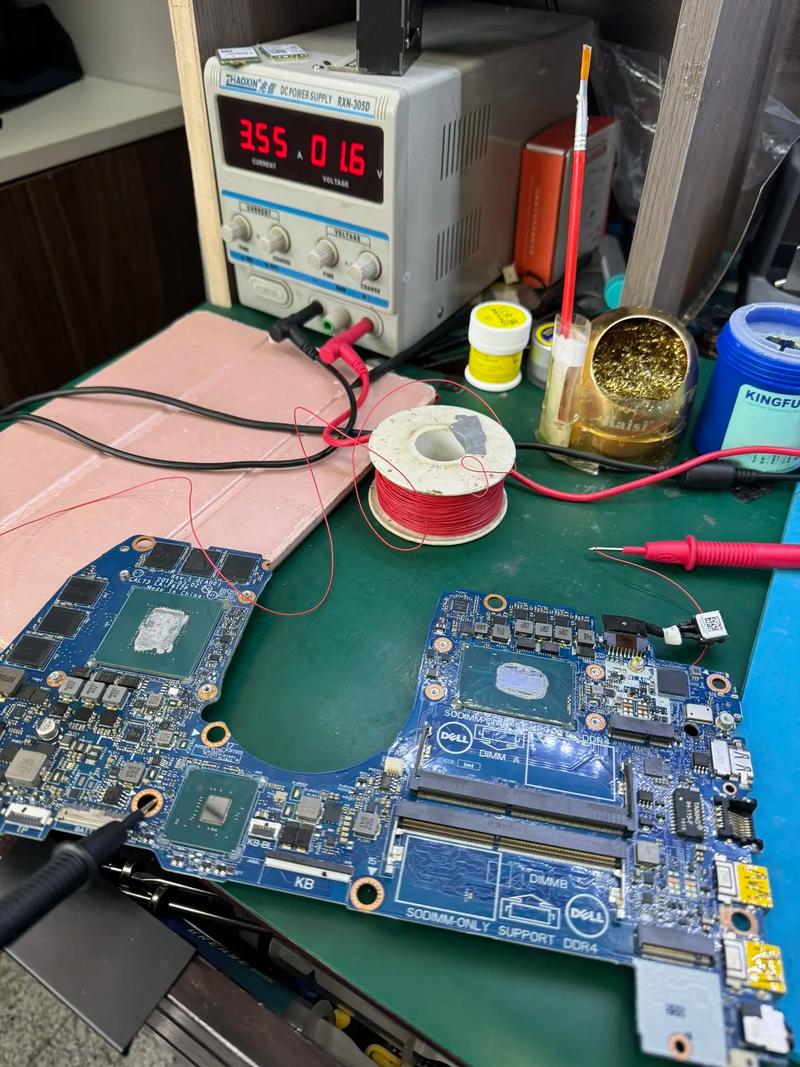

笔记本屏幕升压电路维修常见故障有哪些?-图1
(图片来源网络,侵删)

什么是升压电路?

它是一个DC-DC(直流-直流)变换器,核心功能是“升压”,在笔记本中,它通常被称为高压板Inverter(逆变器)LED驱动板(根据屏幕类型不同而异)。

两种主流的升压电路:

  • CCFL(冷阴极荧光灯)时代的老旧屏幕:

    • 工作原理: 将主板输入的低压直流电(如12V或19V),通过一个振荡电路(通常由一个PWM控制器芯片和MOS管组成)转换成高频交流电,然后通过升压变压器将电压急剧升高(约600-1000V AC)来点亮CCFL灯管。
    • 特点: 电路相对简单,但故障率高,涉及高压,有“漏电”风险。
  • WLED(白光LED)时代的主流屏幕:

    • 工作原理: 将主板输入的低压直流电(通常是5V或12V),通过一个开关电源控制器(如OZ9926, OZ9938等)驱动MOS管,通过电感进行储能和能量释放,将电压升高到直流高压(约20-80V DC),然后通过一个恒流源电路精确地控制流过LED灯条的电流,从而点亮屏幕。
    • 特点: 电路更复杂,集成度更高,效率更高,更安全(直流高压),但维修也需要更专业的知识。

本文将以目前更常见的WLED升压电路为例进行讲解。

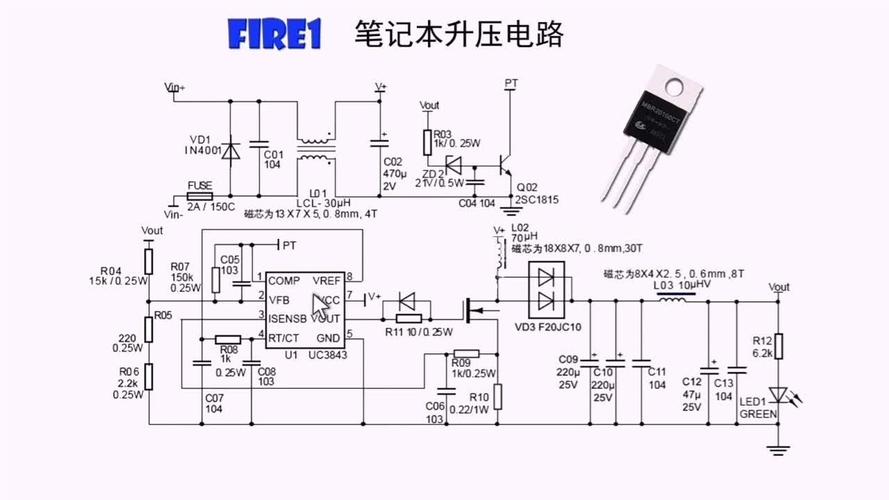

笔记本屏幕升压电路维修常见故障有哪些?-图2
(图片来源网络,侵删)

核心组件与信号流程:

一个典型的WLED升压电路主要由以下部分组成:

  1. 输入接口: 接收来自主板的电源(通常是5V或12V)和使能/亮度控制信号。
  2. 主控芯片: 电路的大脑,接收控制信号,产生PWM脉冲来驱动MOS管,常见型号有OZ9系列、MP34系列等。
  3. MOS管 (Q1): 开关元件,受主控芯片驱动,高速地导通和关断,为电感充电和放电。
  4. 电感 (L1): 储能元件,MOS管导通时储存能量,关断时释放能量,从而“泵升”电压。
  5. 二极管 (D1): 续流二极管,在MOS管关断时,引导电感释放的电流流向输出端。
  6. 输出电容 (C1, C2): 滤波和储能,将升压后的高压电变得平滑,稳定地供给LED灯条。
  7. 电流取样电阻 (Rcs): 串联在LED地线回路中,通过检测其两端的微小电压降,来反馈给主控芯片当前LED的电流大小,实现恒流控制。
  8. 输出接口: 连接到屏幕的LED灯条,提供高压直流电。

信号流程简述: 主板提供VCC_IN -> 主控芯片开始工作 -> 产生PWM信号驱动MOS管 -> MOS管开关控制电感储能/释能 -> 电感、二极管、电容共同作用产生VOUT高压 -> VOUT点亮LED灯条 -> 电流取样电阻检测电流 -> 信号反馈给主控芯片,主控芯片动态调整PWM,保持电流恒定。


第二部分:故障现象与初步判断

维修的第一步是“问诊”,根据现象判断问题根源。

故障现象 可能的原因(按概率排序)
屏幕完全黑屏,但外接显示器正常。 升压电路故障(最常见),LED灯条损坏(次常见),排线接触不良。
屏幕闪烁,时亮时暗。 升压电路供电不稳定,主控芯片虚焊,LED灯条局部损坏导致电流不稳。
屏幕亮度异常,很亮或很暗,无法调节。 升压电路的亮度控制信号(PWM_DIM)问题,主控芯片损坏,反馈电路(电流取样电阻)问题。
屏幕亮起,但有大面积黑斑、竖线或横线(花屏)。 LED灯条损坏(局部LED开路或短路),升压电路输出电压不稳。
开机时屏幕亮一下就灭。 保护电路启动,通常是升压电路输出短路(LED灯条短路)或电流取样电阻损坏。

第三部分:维修工具与安全须知

必备工具:

  1. 万用表: 至少要有电压档、电阻档、二极管档,推荐带频率测量和通断蜂鸣功能的。
  2. 示波器 (强烈推荐): 维修开关电源的“神器”,可以直观地看到PWM波形、输出电压纹波等,是判断芯片是否工作的关键。
  3. 电烙铁和焊台: 用于拆焊元件,建议使用尖头和刀头,配合助焊剂和吸锡线/吸锡器。
  4. 放大镜或显微镜: 升压板上的元件非常小,没有放大工具很难看清焊点和元件。
  5. 热风枪: 用于拆焊芯片。
  6. 绝缘工具: 防静电镊子、防静电手环。

⚠️ 安全须知:

  1. 高压危险! 即使是WLED电路,输出端也有几十伏的直流高压,足以对人体造成电击,在测量输出电压时,务必小心,避免表笔打滑。
  2. 完全断电! 在操作前,务必拔掉笔记本电源适配器和电池,并按开机键几次释放残余电荷。
  3. 防止短路! 使用万用表表笔时,注意探针不要同时接触到相邻的焊盘或元件引脚,以免造成新的短路故障。
  4. 静电防护! MOS管和主控芯片对静电非常敏感,佩戴防静电手环,并在防静电工作台上操作。

第四部分:维修步骤详解

目视检查

这是最简单也是最重要的一步,用放大镜仔细检查升压板:

  • 烧毁/发黑元件: 查看是否有电容鼓包、漏液,电阻、MOS管表面是否有烧焦的痕迹。
  • 虚焊/脱焊: 轻轻按压芯片和大的元件,看是否有焊点开裂或“假焊”的现象,这是非常常见的故障点。
  • 腐蚀/进水: 检查是否有液体残留导致的腐蚀。

测量输入电压

  1. 找到升压板上的输入接口(通常标有VCC5V_IN12V_IN等)。
  2. 将万用表调至直流电压档,量程选择20V。
  3. 开机,测量输入端对地的电压。如果此处没有电压,说明问题不在升压板,而在主板或排线。

测量使能信号

  1. 找到使能信号引脚,通常标记为ENON/OFFPWM_EN等,查阅该升压板的图纸或资料(如果没有,网上搜索主控芯片型号+笔记本型号通常能找到)。
  2. 将万用表调至直流电压档或二极管档(测量电压)。
  3. 开机,观察使能信号的电压变化,正常情况下,开机时此脚电压会从低电平(0V)跳变为高电平(如3.3V或5V)。如果此信号一直为低电平,说明主板没有发出开机指令,升压板不会工作。

测量关键点波形(示波器是关键)

这是判断升压板是否“启动”的核心步骤。

  1. 测量MOS管的G极(栅极):

    • 找到驱动LED的那个MOS管。
    • 将示波器探头接在MOS管的G极,地线夹接在S极(源极)或电路地上。
    • 开机,观察示波器。
    • 正常情况: 应该能看到一个频率较高(如几十到几百kHz)、幅值在几伏到十几伏之间的方波或脉冲波形,这说明主控芯片在工作,并正在驱动MOS管。
    • 无波形: 说明主控芯片没有工作或其供电有问题。
  2. 测量主控芯片的供电引脚:

    • 查阅主控芯片 datasheet,找到其VCCAVCC引脚。
    • 用万用表测量该引脚对地的电压,正常情况下应该有稳定的电压(如5V或12V)。
    • 电压为0或异常: 检查从输入接口到芯片供电引脚之间的通路,是否有保险丝烧断、电阻开路或电容短路。
  3. 测量输出电压(谨慎操作!):

    • 找到连接LED灯条的输出排线接口。
    • ⚠️ 注意: 此处有高压!先用万用表最高电压档(如1000V DC)测量一下,确认电压范围,再选择合适的档位。
    • 正常情况下,开机后应该能测量到一个稳定的高压(如30V-70V DC,具体看屏幕设计),如果电压为0或偏低,说明升压电路没有正常工作。

元件级维修

根据前面的测量结果,可以定位到故障元件。

  1. 保险丝烧断:

    • 现象: 输入电压正常,但保险丝两端电阻为无穷大。
    • 原因: 后级电路存在严重短路,如MOS管击穿、输入电容短路。
    • 维修: 千万不要只换保险丝! 必须先找到短路点并排除故障,否则换上的新保险丝会立刻再次烧断,重点检查MOS管D-S极是否击穿(用万用表二极管档测量,正反向电阻应很大)。
  2. MOS管击穿:

    • 现象: D-S极电阻很小或为0。
    • 维修: 更换同型号或参数相近的MOS管,同时检查主控芯片的驱动波形是否正常,如果驱动波形正常但MOS管还是击穿,可能是主控芯片损坏。
  3. 电容损坏:

    • 现象: 鼓包、漏液,或用万用表测量其充放电性能异常。
    • 维修: 更换同容值、同耐压(或更高)的电容,特别是输入输出端的滤波电容,对电路稳定性至关重要。
  4. 电阻开路:

    • 现象: 用万用表测量电阻值远大于标称值或无穷大。
    • 维修: 更换同阻值的电阻,注意区分是普通电阻还是取样电阻(阻值通常很小,如0.1Ω~1Ω),取样电阻对精度有要求。
  5. 主控芯片或IC虚焊/损坏:

    • 现象: 输入、使能信号都正常,但MOS管G极无波形,且芯片供电正常。
    • 维修:
      • 虚焊: 可以尝试用热风枪对芯片进行“重植球”处理,或者用尖头烙铁对每个引脚进行快速补焊。
      • 损坏: 如果确认芯片损坏,需要更换,这需要较高的拆焊技巧,建议有一定经验的维修人员操作。

第五部分:常见故障案例速查

  • 案例1:屏幕不亮,测输入5V正常,使能信号也正常。
    • 排查: 测MOS管G极,无波形,测主控芯片VCC,电压正常。 主控芯片损坏或虚焊。
  • 案例2:屏幕不亮,测输入5V正常,但使能信号一直是低电平。
    • 排查: 检查从主板到升压板的排线,或检查主板相关电路。 故障在主板或排线,不在升压板。
  • 案例3:屏幕不亮,测输入保险丝两端电阻无穷大。
    • 排查: 拆下保险丝,测输入端对地电阻,若仍很小,说明后级短路,重点检查MOS管D-S是否击穿。 MOS管击穿导致保险丝烧断。
  • 案例4:屏幕闪烁,亮度不稳。
    • 排查: 测输出电压,发现电压波动,测主控芯片供电,发现电压不稳,检查输入滤波电容。 输入滤波电容失效。

笔记本屏幕升压电路维修是一个系统性的工作,遵循“先外后内、先易后难、先供电后信号”的原则。

  1. 安全第一! 永远不要带电操作,警惕高压。
  2. 理论先行! 理解原理是成功维修的基础。
  3. 工具是关键! 万用表是入门,示波器是高手。
  4. 耐心细致! 细小的虚焊和元件损坏是常见病因。

如果自己没有信心或缺乏工具,特别是涉及到BGA芯片的焊接,建议寻求专业的维修服务。
