这种喇叭的核心部件是一个功率放大模块和一个高音喇叭单元，故障通常出在这两个部分或其连接上。
（图片来源网络，侵删）

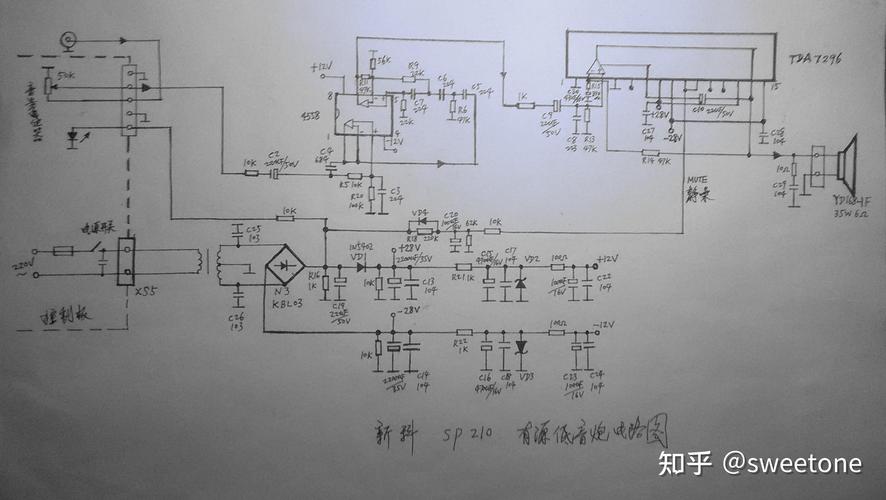

核心电路图
这种喇叭的电路非常简单,主要分为电源部分和功放部分，下面是一个典型的电路图，涵盖了市面上绝大多数此类产品。
典型电路图
+---------------------+
| |
+-----+-----+ +----[ R1 ]----+ (音量电位器)
| | | |
+12VDC (红) | | |
| | | |
+--+--+ +-+--+ +-+--+ +-+--+
| | | | | | | |
| 78L05 | NPN | | | |
| | | | | | | |
+----+ +----+ +----+ +----+
| | | |
| | | |
(GND 黑) (喇叭+) (喇叭-)
| | | |
GND GND GND GND
| | | |
+------------+-------------+--------------+
| | | |
+------------+-------------+--------------+
(喇叭)
电路图详解
-
电源输入
- 红色线 (+12VDC)：直流12伏电源正极。
- 黑色线：电源负极，也就是电路的“地”（GND）。
-
稳压电路
78L05芯片：这是一个核心的5V线性稳压集成电路，它的作用是将输入的12V电压稳定地输出为5V。C1(10uF 电容)：输入滤波电容，用于平滑12V输入电压，滤除杂波。C2(100uF 电容)：输出滤波电容，用于稳定5V输出电压，为功放模块提供纯净的电源。
-
功放模块

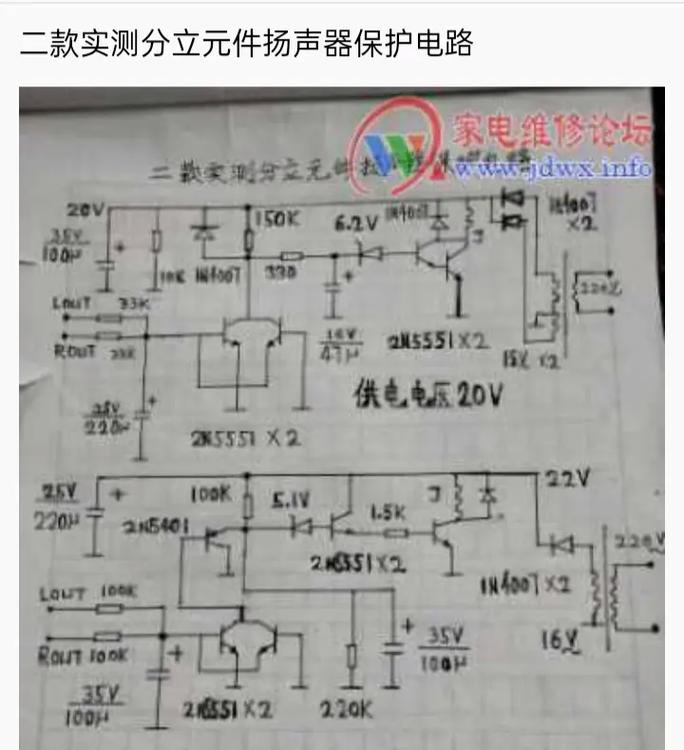

（图片来源网络，侵删）- 这部分通常被集成在一个小小的黑色电路板上,上面有芯片（如D2822、TDA2822等）和一些无源元件（电阻、电容）。
- 功能：接收来自音量电位器的音频信号，并用5V电源进行功率放大，最后输出足以驱动喇叭的功率。
- 输入：来自音量电位器的信号。
- 输出：放大后的音频信号，连接到喇叭单元。
-
音量控制
R1(10KΩ 电位器)：这是一个10千欧姆的电位器，也就是我们通常旋转的音量旋钮。- 功能：通过旋转改变进入功放模块的音频信号的大小，从而控制最终喇叭的音量。
-
喇叭单元
LS1：就是那个高音号角喇叭。- 和 接线柱：连接功放模块的输出端，注意正负极，接反虽然一般不损坏喇叭，但会导致声音相位相反，音质变差。
常见故障及维修步骤
维修这类喇叭,遵循“由简到繁，先外后内”的原则。
故障现象一：完全没声音
这是最常见的问题,排查步骤如下：

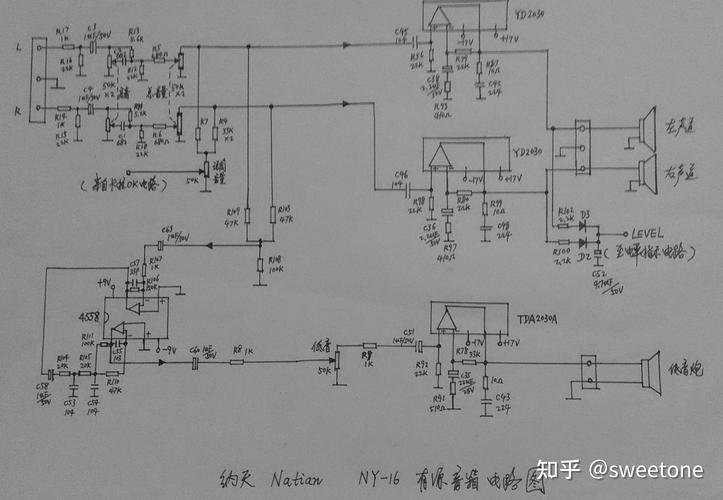

（图片来源网络，侵删）
-
检查电源
- 电源适配器：检查电源适配器（变压器）是否正常，可以用万用表测量其输出电压是否为12V DC，如果适配器坏了，更换一个同规格的（12V, 电流通常1A以上）。
- 电源线：检查电源线内部是否断裂。
- 插头/插座：确保插头插紧，插座有电。
-
检查音量旋钮
- 机械卡住：旋转音量旋钮，感受是否有卡顿或接触不良，可以尝试左右多旋转几次，看是否能恢复。
- 内部接触不良：断开电源，用万用表的“通断档”（蜂鸣档）或“电阻档”测量电位器中间的引脚和两侧任意一个引脚在旋转时，电阻是否平滑变化，如果电阻值无穷大或跳变，说明电位器损坏，需要更换。
-
检查内部连接线
- 焊点脱落：打开外壳，检查电源线、喇叭线、电位器引脚等与电路板的连接焊点是否有松动、脱焊的情况，用电烙铁重新加焊一遍即可。
- 线材断裂：检查内部导线，特别是经常弯折的地方，是否有铜线断裂。
-
检查功放模块
78L05稳压块：这是最容易损坏的元件之一，通电（注意安全！）用万用表测量其输出引脚（通常是中间脚）和地之间是否有稳定的+5V电压。- 如果输入有12V,但输出不是5V（比如0V或接近12V），说明
78L05已损坏，更换一个同型号的78L05或LM7805（后者电流更大，也可以代用）。
- 如果输入有12V,但输出不是5V（比如0V或接近12V），说明
- 功放芯片本身：如果5V电压正常，但喇叭没声音，可能是功放芯片（如D2822）损坏，这需要一定的电子维修经验来测量和判断，最直接的方法是替换法，找一个同型号的好芯片换上试试。
-
检查喇叭单元
- 最简单的测试法：用一节5V的干电池，用导线短暂触碰喇叭的两个接线柱，如果喇叭发出“咔哒”声，说明喇叭是好的，如果没反应，说明喇叭音圈烧毁或引线断了，需要更换喇叭。
- 万用表测阻法：用万用表的电阻档测量喇叭两个接线柱之间的电阻，正常情况下应该是一个很小的直流电阻（通常是4Ω、8Ω或16Ω，具体看喇叭标注），如果阻值为无穷大，说明喇叭内部断路。
故障现象二：声音小、失真或只有沙沙声
- 音量旋钮问题：电位器内部脏污或磨损，导致信号衰减，可以尝试用酒精或WD-40喷入电位器的缝隙中，然后来回旋转，清洁内部碳膜。
- 电源电压不足：电源适配器老化，输出电压低于12V，导致功放模块工作在低压状态，输出功率不足，更换一个新的电源适配器。
- 功放模块问题：功放芯片性能下降或外围电容失效，这通常需要更换功放模块或进行更深入的检修。
维修工具和备件建议
- 必备工具：
- 万用表（非常重要！）
- 电烙铁和焊锡丝
- 螺丝刀
- 常用备件：
78L05或LM7805稳压芯片10KΩ电位器（带拨盘）- 功放模块（如D2822模块）
- 高音喇叭单元（注意阻抗和功率匹配）
希望这份详细的电路图和维修指南能帮助您成功修复您的喇叭！如果遇到更复杂的情况，建议寻求专业人员的帮助。
