安全第一！
在进行任何硬件维修之前,请务必阅读并遵守以下安全准则：
（图片来源网络，侵删）
- 断电操作：必须完全切断PLC的供电，包括24V DC电源和所有连接的I/O设备,并等待电容完全放电后才能进行操作。
- 防静电：人体静电可能损坏精密的电子元器件，请佩戴防静电手环,并在防静电工作台上进行操作。
- 专业资质：PLC维修需要专业的电子知识和技能，如果您不具备相关经验，强烈建议联系西门子官方或其授权服务中心,否则可能导致设备永久损坏或安全风险。
核心维修思路与步骤
维修CPU 343系列（实际上是S7-300/400的CPU型号，如313C-2 DP等）通常遵循一个系统性的流程。
第1步：故障诊断与现象分析
你需要收集故障信息，PLC通常通过指示灯、诊断缓冲区和程序状态来报告问题。
-
观察指示灯：
- SF (红色故障灯)：点亮表示PLC存在严重错误，如硬件故障、用户程序错误、诊断中断等。
- BF (总线错误灯)：点亮表示PROFIBUS-DP总线通信故障。
- RUN (绿色运行灯)：常亮表示CPU处于运行模式,闪烁表示CPU正在启动。
- DC 5V (绿色电源灯)：点亮表示CPU内部5V电源正常。
- FORCE (黄色强制灯)：点亮表示有I/O点被用户强制。
-
读取诊断缓冲区：
（图片来源网络，侵删）- 这是最重要的故障信息来源。
- 使用STEP 7软件：通过编程电脑连接PLC（即使CPU在STOP状态），在“在线”模式下访问“模块信息”(Module Information) -> “诊断缓冲区”(Diagnostic Buffer)。
- 解读信息：缓冲区中的每一条记录都包含时间戳、错误代码和详细的文字描述。“故障模块：6ES7 315-2AG13-0AB0”，“故障代码：0x000C”等,这些信息直接指向了故障模块和故障原因。
-
确定故障范围：
- CPU自身故障：诊断缓冲区明确指向CPU,且更换CPU后故障消失。
- I/O模块或背板总线故障：诊断缓冲区指向特定通道或模块,或更换模块后故障消失。
- 软件/程序故障：诊断缓冲区报告程序错误、循环超时等,硬件本身可能完好。
第2步：硬件初步检查与维护
对于一些“软故障”或接触不良问题,可以先尝试以下步骤：
- 清洁：用压缩空气或软毛刷清除模块和机架上的灰尘,特别注意CPU上的散热片。
- 检查接线：断开所有外部接线，仔细检查CPU上的电源线、通信线（PROFIBUS/MPI）和I/O模块的连接器是否插紧、有无氧化或针脚歪斜,重新插拔一次有时能解决问题。
- 检查工作环境：确认PLC安装环境的温度、湿度、振动和电磁干扰在允许范围内。
第3步：备件更换与测试
如果初步检查无效，且诊断信息指向硬件故障,则可能需要更换备件。
- 准备备件：确保你有一个同型号、同固件版本的CPU备件,固件版本不兼容可能会导致启动失败。
- 备份原项目：如果可能，从故障CPU中备份项目，但请注意，如果CPU硬件损坏,可能无法连接。
- 更换CPU：
- 将故障CPU从机架上拔出。
- 插入新的CPU,确保插到底。
- 关键步骤：分配地址，在STEP 7硬件组态中，确保新CPU的MPI/DP地址、机架插槽号与原项目设置完全一致，如果新CPU是空白的,你需要先进行硬件组态并下载。
- 测试：上电后，观察指示灯状态，如果原项目存在，尝试将项目下载到新CPU中，并逐步恢复I/O和程序,观察是否还有故障。
获取维修PDF文档和资料
直接搜索“西门子343维修PDF”很难找到官方出版的完整维修手册，因为这类文档通常属于内部技术资料,但你可以通过以下途径获取相关文档：

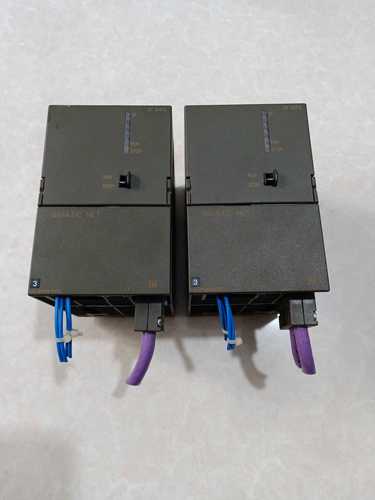

（图片来源网络，侵删）
官方文档库（最权威）
访问西门子官方支持网站,可以找到所有公开的技术手册。
- 网站地址：https://support.industry.siemens.com/cs/ww/en
- 搜索关键词：输入你的CPU完整型号，
6ES7 315-2AG13-0AB0。 - 关键文档类型：
- 硬件安装手册：提供物理安装、接线、模块更换的指导。
- 技术功能手册：详细说明CPU的所有功能、参数设置、诊断和故障处理。
- 操作手册：介绍如何使用STEP 7软件进行操作。
- 产品样本：包含规格、订货号、尺寸等基本信息。
示例搜索结果：
搜索 6ES7 315-2AG13-0AB0,你会找到以下重要文档的PDF下载链接：
- 6ES7315-2AG10-0AB0 / 6ES7315-2AG13-0AB0 / ...-0AB8 (Hardware Manual, 硬件手册)
- 6ES7315-2AF03-0AB0 / ...-0AB9 (Technical Manual, 技术手册)
维修技术手册
这类手册更偏向于电子维修，通常由西门子提供给授权维修中心，它们包含详细的电路图、元器件清单、各测试点电压波形等，普通用户较难获取,但可以尝试搜索。
- 搜索关键词：
S7-300 CPU repair manual,SIMATIC S7-315 circuit diagram,西门子 S7-300 维修手册。 - 注意：找到的资料可能非官方，版本可能过时,请谨慎参考。
专业论坛与社区
很多经验丰富的工程师会在技术论坛上分享维修经验和文档。
- 推荐论坛：
- 中国工控网论坛
- PLC中文网论坛
- 电工论坛
- 西门子社区
- 搜索方式：在论坛内使用关键词搜索，如“S7-300 CPU维修”、“315-2DP 故障处理”等,你可能会找到帖子中分享的PDF文档或解决问题的思路。
视频教程
对于硬件更换等操作,视频教程非常直观。
- 平台：在Bilibili、YouTube等平台搜索“西门子S7-300 CPU更换”、“S7-300故障诊断”等关键词,可以找到很多教学视频。
常见故障代码与处理（参考）
以下是一些常见的CPU故障代码及其可能的原因和解决方案（具体请以官方手册为准）：
| 故障代码 (十六进制) | 故障描述 (常见) | 可能原因与解决方案 |
|---|---|---|
| 0x000C | 电池故障 | 后备电池电压低或已失效，更换电池，注意：更换时需断电，但RAM中的程序会丢失，除非有超级电容支持。 |
| 0x0010 | 存储器卡故障 | 如果插有存储卡，可能是卡损坏或未正确插入，尝试重新插拔或更换存储卡。 |
| 0x0029 | 循环超时 | 用户程序执行时间超过了设定的循环监视时间，检查程序中是否有死循环或处理时间过长的指令。 |
| 0x0090 | 固件错误 | CPU固件损坏或版本不兼容，尝试重新刷新固件（需特殊设备和文件）。 |
| 0x0091 | RAM错误 | CPU工作RAM损坏，尝试将项目下载到CPU，如果失败，很可能是硬件损坏。 |
| 0x009C | 负载电源故障 | CPU检测到背板总线上的5V电源负载过重或短路，检查所有I/O模块是否短路，或模块是否损坏。 |
| 0x00A1 | 诊断中断 | 由模块触发的一个诊断事件，如断线、短路、无编码器信号等，根据诊断缓冲区中具体模块的报错信息处理。 |
- 安全第一,切勿带电操作。
- 诊断缓冲区是排查故障的“金钥匙”,学会读懂它。
- 官方手册是维修的“圣经”,务必从西门子官网下载最新版PDF。
- 硬件维修是最后手段，优先尝试软件复位、检查接线、备份恢复等操作。
- 如果问题复杂或涉及核心硬件损坏，联系西门子官方或授权服务商是最稳妥的选择。
希望这份详细的指南能帮助您解决西门子PLC的维修问题。
