下面我将为您提供一个经典、实用且被广泛认可的变频器维修电源制作方案，包括设计理念、电路图、元件清单、制作步骤和注意事项。
（图片来源网络，侵删）
设计理念与核心要求
与普通开关电源不同,变频器维修电源的核心要求是：
- 恒流/恒压双模式：在正常工作时提供稳定的电压源，当输出发生短路或过载时，能迅速切换到恒流模式，将电流限制在一个安全值（例如5A）,从而保护电源自身和被测设备。
- 过压保护：输出电压不能无限升高，必须设置一个上限,防止误操作损坏变频器。
- 电压/电流实时显示：必须配备高精度的电压表和电流表,方便实时监控输出状态。
- 电压/电流可调：能够根据需要灵活调整输出电压和电流的限值。
- 功率余量：电源的功率应大于您最常维修的变频器模块的功率，一般建议选择 1500W - 3000W 的功率范围,以提供足够的测试裕量。

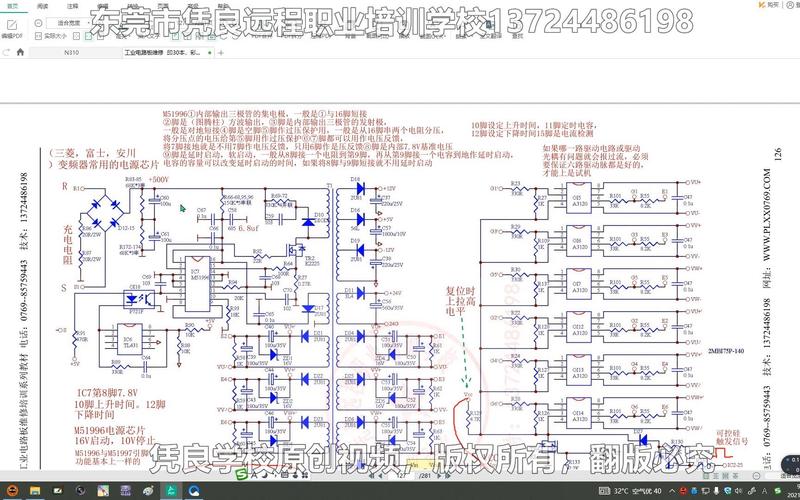

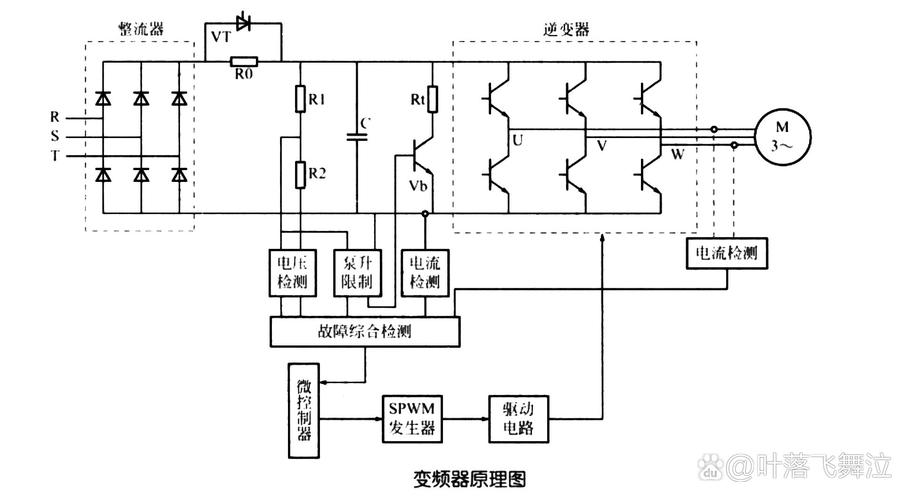

电路原理图
这里我们采用一个经典的 LLC谐振半桥拓扑 结合 恒流/恒压反馈控制 的方案，这个方案效率高、性能稳定,是DIY大功率维修电源的首选。
电路图详解：
-
输入部分：
L1, L2：三相交流输入（通常接两相即可，如L1, L2）。T1：控制变压器，为控制板（如UC3843, TL494等）提供低压工作电源。F1：输入保险丝,作为第一道过流保护。RV1：压敏电阻，用于吸收电网中的浪涌电压,保护后续电路。CX1, CY1：X电容和Y电容,用于抑制电磁干扰。
-
整流与滤波部分：
（图片来源网络，侵删）BR1：整流桥,将交流电转换为直流电。C1, C2：高压电解电容，组成大的储能滤波电容，将脉动的直流电平滑成稳定的直流高压。（这部分有高压，操作务必小心！）
-
LLC谐振半桥功率变换部分：
Q1, Q2：两只IGBT（绝缘栅双极型晶体管），作为开关管,组成半桥结构。T2：高频变压器,将高压直流电隔离并降压。Lr, Cr：谐振电感和谐振电容，与变压器励磁电感构成LLC谐振网络，实现软开关,提高效率。D3, D4：输出整流二极管（通常使用快恢复二极管或肖特基二极管，根据输出电压电流选择）。L3, C7, C8：输出滤波电感和电容,用于进一步平滑输出直流。
-

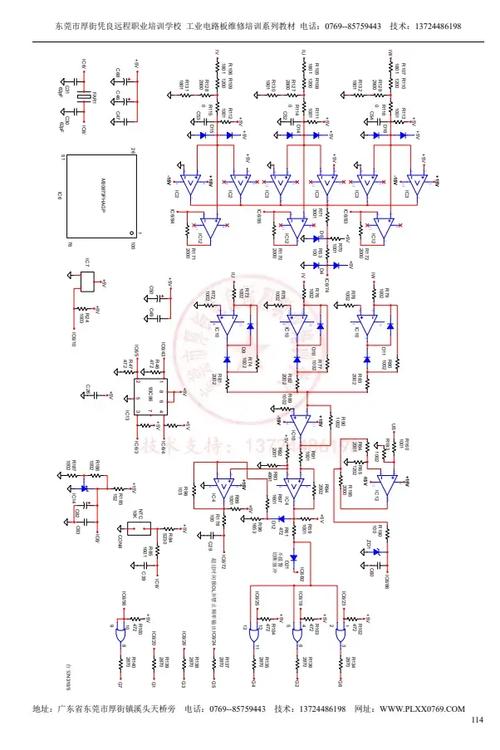

控制与反馈部分：
IC1：PWM控制器（如UC3843），驱动Q1, Q2交替导通。- 电压反馈：通过电阻分压网络（
R13, R14, VR1）采样输出电压，与基准电压比较，通过光耦PC1将误差信号反馈给IC1，从而稳定输出电压。VR1是电压调节电位器。 - 电流反馈：在输出地线上串联一个高精度、低阻值的采样电阻
Rs（如0.01Ω/5W），当电流流过时，Rs上会产生一个微小的电压降，这个电压经过R15, R16分压后，送入IC1的电流检测引脚，当电压超过阈值时，IC1关断PWM输出，实现恒流/过流保护。VR2是电流调节电位器。 PC2：辅助电源反馈光耦,用于稳定控制板的供电电压。
-
驱动与显示部分：
U1, U2：IGBT驱动芯片（如IR2110），将IC1输出的PWM信号进行功率放大，并产生互补的驱动信号给Q1, Q2，同时具备自举功能,可以驱动高端IGBT。V-meter：高精度电压表头。A-meter：高精度电流表头。
核心元件清单
| 元件位号 | 名称/型号 | 参数/规格 | 数量 | 备注 |
|---|---|---|---|---|
| 功率部分 | ||||
| Q1, Q2 | IGBT | 如：FGA25N120ANTD (1200V, 25A) 或根据功率需求选型 | 2 | 需配备散热器 |
| T2 | 高频变压器 | 定制，功率1500W-3000W，匝比根据输入输出计算 | 1 | 核心部件，决定性能 |
| Lr | 谐振电感 | 定制，与T2匹配 | 1 | 可用磁环或多股线绕制 |
| Cr | 谐振电容 | CBB电容，耐压AC1000V以上 | 1 | |
| D3, D4 | 整流二极管 | 如：DSEI30-06A (60A, 600V) | 2 | 需配备散热器 |
| C1, C2 | 高压电解电容 | 如：450V, 470uF * 多个并联 | 2+ | 总容量和耐压需满足功率要求 |
| L3 | 输出滤波电感 | 磁环或多股线绕制，电感值约几十uH | 1 | |
| 控制部分 | ||||
| IC1 | PWM控制器 | UC3843 或 TL494 | 1 | |
| U1, U2 | IGBT驱动器 | IR2110 或 TLP250 | 2 | |
| PC1, PC2 | 光耦 | PC817 或 TLP621 | 2 | |
| 采样与显示 | ||||
| Rs | 电流采样电阻 | 01Ω, 5W (或0.005Ω, 10W) | 1 | 精度和温漂要求高 |
| VR1, VR2 | 精密多圈电位器 | 10KΩ | 2 | 用于电压和电流调节 |
| V-meter | 电压表头 | 200V/DC 0.1999V精度 | 1 | |
| A-meter | 电流表头 | 20A/DC 0.01999A精度 | 1 | 内置0.01Ω分流或外接 |
| 其他 | ||||
| F1 | 保险丝 | 10A-20A, 250V AC | 1 | 根据输入功率选择 |
| RV1 | 压敏电阻 | 470K / 1725 | 1 | |
| BR1 | 整流桥 | 35A-50A, 1000V | 1 |
制作步骤与注意事项
⚠️ 安全警告：本电路涉及高压，非专业人员请勿尝试！制作过程中必须断电操作，并使用隔离变压器。
（图片来源网络，侵删）
-
设计与规划：
- 根据需要的功率（如2000W）和输出电压（如0-60V），计算出高压侧电容的容量、变压器的匝比、IGBT和整流管的电流等级。
- 绘制PCB布局图或设计好面包板/洞洞板的布局。布局非常关键，大电流路径要短而粗，驱动和信号线要远离功率线。
-
采购元件：
- 核心元件（IGBT、变压器、驱动芯片）务必选择质量可靠的品牌。
- 高压电容、采样电阻等安全元件不能贪图便宜。
-
制作PCB/电路板：
- 强烈建议制作PCB，而不是使用洞洞板,良好的PCB布局能极大提升电源的稳定性和安全性。
- 功率部分的铜箔要足够宽,以承载大电流。
-
焊接与组装：
- 先焊接和连接控制板部分（UC3843及其周边电路）,测试其是否能正常起振。
- 再连接功率部分,注意IGBT和整流二极管的极性。
- 将变压器、电感等大元件牢固安装。
-
调试（最关键的一步）：
- 空载调试：先不接输出负载，使用隔离变压器给设备供电，缓慢调高输入电压，观察控制芯片是否起振，用示波器测量驱动波形是否正常（互补、无交越失真）。
- 低压测试：将输入电压调低（如AC 50V）,测量输出电压是否能随电位器调节而变化。
- 带载测试：接上假负载（如大功率水泥电阻），逐步增加负载，观察电压是否稳定，电流反馈是否正常工作,在输出端接一个电压表和电流表进行校准。
-
机箱与散热：
- 将所有元件安装进坚固的金属机箱。
- 为IGBT、整流二极管和变压器安装大型散热器，并配合风扇进行强制风冷。散热是决定电源寿命的关键！
- 在机箱上安装输出接线柱、电压电流表、调节旋钮和开关。
重要注意事项
- 高压危险：输入整流后的直流电压非常高（对于AC 380V输入，DC电压可达530V以上），断电后，高压电容会存有大量电荷，必须对其进行放电操作（用大功率电阻短路）后才能进行检修。
- 安全隔离：维修电源的输出端虽然对输入端是隔离的，但输出端本身是“热”的，即一端是带电的，操作时务必注意,防止触电。
- 假负载：在测试电源时，必须使用假负载，严禁在空载或轻载下长时间工作，这可能导致输出电压失控,击坏被测设备。
- 启动冲击电流：开机瞬间，输入滤波电容会像短路一样，产生巨大的浪涌电流，可以在输入端串联一个NTC热敏电阻来限制开机电流。
- EMI问题：大功率开关电源会产生很强的电磁干扰，在输入端加装完善的X/Y电容和共模电感,可以有效减少对电网的干扰。
制作一个变频器维修电源是一个系统工程，需要一定的电子技术基础和动手能力，如果您是初学者，直接制作2000W以上的电源难度较大，建议可以从购买一个现成的成品大功率可调直流电源开始，它已经集成了上述所有功能和保护,更安全可靠。
如果您具备相关经验，按照上述图纸和步骤，可以制作出一个性能远超市售成品、完全量身定制的专业维修电源,祝您制作顺利！
