什么是车辆识别虚拟线圈技术？
虚拟线圈技术是一种利用视频图像处理和分析来模拟和替代传统物理地感线圈的技术。
-
传统物理线圈：是在路面下切割一个槽，埋入一个或多个环形线圈电缆，当车辆金属底盘通过线圈上方时，会改变线圈周围的磁场，从而被检测器识别到车辆的存在，这是一种非常成熟可靠的检测技术。
-
虚拟线圈：它不依赖物理传感器，而是通过一个安装在高处的摄像头（通常俯视拍摄路面）和一套视频分析软件来工作，软件在摄像头画面中划定一个或多个虚拟的“矩形框”（就像在屏幕上画线一样），这个框就是“虚拟线圈”，当有车辆进入、停留或离开这个虚拟框时，软件通过图像算法分析，就能判断出车辆的状态。
核心思想：将“物理路面”上的检测，转变为“数字图像”中的检测。
虚拟线圈技术是如何工作的？
其工作流程可以分解为以下几个关键步骤：
-
视频采集
安装一个高清摄像头,通常安装在车道正上方的立杆、龙门架或建筑物墙壁上，确保摄像头的视野能够完整覆盖需要检测的车道区域。
-
画面设定与区域划分
- 在监控后台或客户端软件中,操作人员实时查看摄像头画面。
- 使用鼠标在画面中绘制一个或多个矩形区域,这些区域就是“虚拟线圈”，可以为一个车道设置多个线圈，例如一个用于检测车辆进入，一个用于检测车辆完全停稳。
- 系统会记住这些虚拟线圈在图像中的像素坐标位置。
-
实时图像处理与车辆检测
（图片来源网络，侵删）- 这是技术的核心,视频分析软件会以极高的频率（例如每秒25-30帧）对图像进行处理。
- 背景建模：软件首先会学习在没有车辆情况下的“背景画面”（如路面、标线）。
- 前景检测：当有车辆进入虚拟线圈区域时，车辆的画面会与背景画面产生差异，软件通过算法（如背景减除法、帧间差分法等）将这个“差异区域”（即车辆）从背景中分离出来，这就是“前景”。
- 目标跟踪：为了更精确地判断车辆行为，软件会对检测到的车辆进行跟踪，它会为每一辆车分配一个唯一的ID，并持续跟踪其在连续帧中的位置、大小和形状变化，从而判断车辆是在移动、停止还是倒车。
-
事件判断与信号输出
- 根据车辆在虚拟线圈中的行为,软件会判断出特定的事件，并输出相应的信号。
- 车辆进入：当车辆的任何一个部分进入线圈区域。
- 车辆完全进入：当整个车辆都进入线圈区域。
- 车辆停止：当车辆在区域内停止移动超过预设时间（如1秒）。
- 车辆离开：当车辆的任何一个部分离开线圈区域。
- 车辆存在：只要车辆还在线圈区域内，就持续存在信号。
- 这些信号可以像物理线圈一样,作为触发器去控制其他设备，如道闸、显示屏、摄像头联动抓拍等。
- 根据车辆在虚拟线圈中的行为,软件会判断出特定的事件，并输出相应的信号。
虚拟线圈技术的优缺点
优点
-
安装灵活，成本较低：
- 无需开挖路面、铺设线缆、浇筑混凝土，大大降低了施工难度和工程成本，尤其对于已铺设好的路面或改造项目，优势极为明显。
- 只需安装摄像头即可,部署速度快。
-
功能更强大，信息更丰富：
- 除了检测“有/无”车辆，还能提供更多维度的信息，如车辆类型（轿车、货车、客车）、车牌号码、车速、车流量统计、排队长度等，这是物理线圈无法做到的。
- 可以轻松实现一个摄像头覆盖多个车道,或者在一个车道上设置多个逻辑线圈，实现更复杂的逻辑判断。
-
维护简单，可靠性高：
- 没有路面下的设备,避免了因路面施工、重压、天气变化（冻胀、积水）等导致的物理损坏。
- 维护工作主要集中在摄像头和软件的更新上,相对简单。
-
可扩展性强：
只需增加软件授权或调整算法参数,就可以增加检测点或改变检测逻辑，非常灵活。
缺点
-
受环境影响大：
- 光照：在强光（正午）、逆光、夜间光线不足或频繁切换的光照条件下，检测准确率会下降。
- 天气：大雨、大雪、大雾、沙尘等恶劣天气会影响摄像头成像，导致算法失效。
- 遮挡：如果车辆被其他大型车辆（如公交车、货车）完全遮挡，可能会导致跟踪丢失或漏检。
-
计算资源要求高：
实时视频分析需要强大的CPU/GPU进行计算，对硬件设备有一定要求，系统需要持续稳定的网络连接。
-
初始设置和校准：
虽然安装物理线圈复杂,但一旦装好就很少变动，而虚拟线圈需要根据现场情况进行精确的“画面设定”，如果摄像头角度或位置发生变化，就需要重新设定。
-
可能存在误判和漏判：
尽管算法在进步,但在极端复杂场景下（如车流密集、车辆行为复杂），仍可能出现误判（如把阴影、反光当成车）或漏判（如快速通过的车辆未被识别）。
主要应用场景
虚拟线圈技术凭借其优势,在多个领域得到了广泛应用：
-
智能停车场管理：
- 车位检测：在每个车位上方安装一个小摄像头，设置虚拟线圈，实时检测车位是否被占用，并将信息同步到引导屏和APP上，实现车位引导和反向寻车。

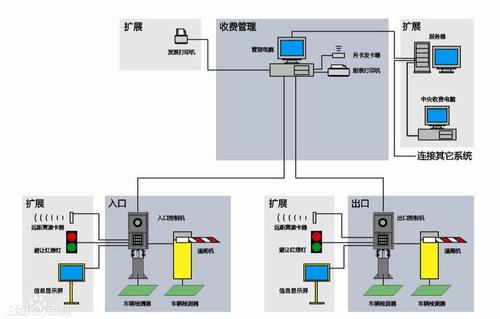

- 入场/出场判断：在车道入口和出口设置虚拟线圈，联动道闸和摄像头，自动识别车牌、抬杆放行，实现无人值守。
-
城市交通管理：
- 车流量统计：在路口或路段设置虚拟线圈，统计不同时段、不同方向的车流量，为交通信号灯配时优化提供数据支持。
- 交通事件检测：检测是否有车辆违章停车、车辆逆行、交通事故导致的拥堵等。
-
高速公路与收费站：
- 车型分类：根据车辆在虚拟线圈中的轮廓和尺寸，自动对车辆进行分类，用于计费。
- ETC车道辅助：作为ETC系统的补充，检测车辆是否停在有效交易区域内。
-
电子警察与违章抓拍：
检测车辆是否压线、闯红灯、不按导向车道行驶等，虚拟线圈作为触发器，当检测到违章行为时，立即启动高清相机进行抓拍。
车辆识别虚拟线圈技术是智能交通领域的一项重要革新，它用“视觉+算法”取代了“物理磁场”，虽然在环境适应性上存在挑战，但其安装便捷、功能丰富、成本可控的巨大优势，使其在停车场、城市交通、高速公路等众多场景中，正逐步成为替代传统物理线圈的主流选择，并推动着整个智能交通系统向更高效、更智能的方向发展。
