什么是DC-DC模块电源？
DC-DC模块电源，也常被称为DC-DC转换器或“砖块”（因其早期外形类似砖块），是一种将一个直流电压源转换成另一个或多个不同直流电压的电子模块。
它就像一个“直流变压器”，但功能远不止于此，它不仅能改变电压，还能实现电压的升压、降压、反转以及隔离。
核心特点：
- 模块化: 将复杂的控制电路、功率开关管、电感、电容等所有元器件高度集成在一个紧凑的封装内，用户只需输入电压、输出电压和负载，即可直接使用，无需自己设计复杂的电路。
- 高效率: 采用开关技术，能量损耗远低于线性稳压器，通常效率在85%到98%之间，能有效减少发热和能源浪费。
- 高可靠性: 经过严格的设计和测试，工业级或军工级模块通常具备宽温工作、抗干扰、高MTBF（平均无故障时间）等特点。
- 易于使用: 标准化的引脚定义（如Vin+, Vin-, Vout+, Vout-），即插即用，大大简化了系统设计和生产流程。
- 安全隔离: 很多模块提供输入和输出之间的电气隔离，能有效阻断共模干扰，保护后级敏感电路，并满足安全规范（如安规认证）。
核心工作原理：开关变换技术
DC-DC模块电源的核心是开关变换技术，其基本思想是：通过高速开关（通常是MOSFET）的“开”和“关”动作，将输入的直流电“斩波”成高频的方波脉冲，然后通过储能元件（电感和电容）进行滤波和能量传输，最终得到所需的稳定直流电压。
与传统的线性稳压器（通过调整晶体管的压降来稳压，效率低=压降/输入电压）相比，开关技术的效率高得多，因为它主要在“开”（导通电阻极小，压降低）和“关”（电流几乎为零）两种状态之间切换，损耗非常小。
主要拓扑结构
拓扑结构是DC-DC变换器的核心电路架构，决定了其工作方式和特性，常见的拓扑结构有：
非隔离型
输入和输出共地,没有电气隔离。
-

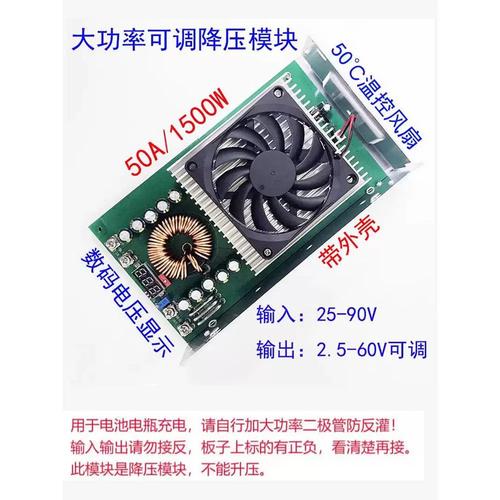

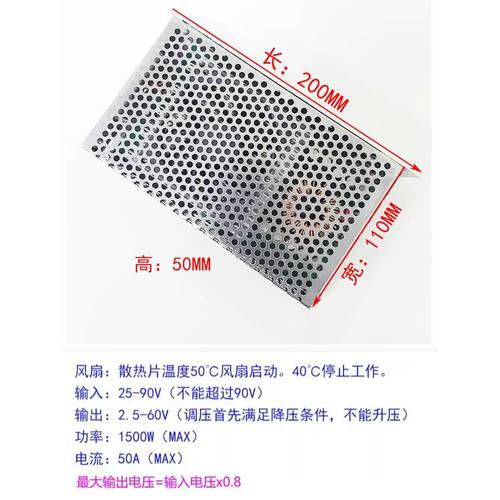

Buck（降压）变换器:
- 功能: 将输入电压降低到输出电压。
- 原理: 开关管导通时，电流流过电感和负载，电感储能；开关管关断时，电感通过续流二极管（或同步整流MOSFET）释放能量，维持负载电流。
- 特点: 效率高，电路简单。最常用的拓扑。
- 应用: 5V转3.3V, 12V转5V, 24V转3.3V等。
-
Boost（升压）变换器:

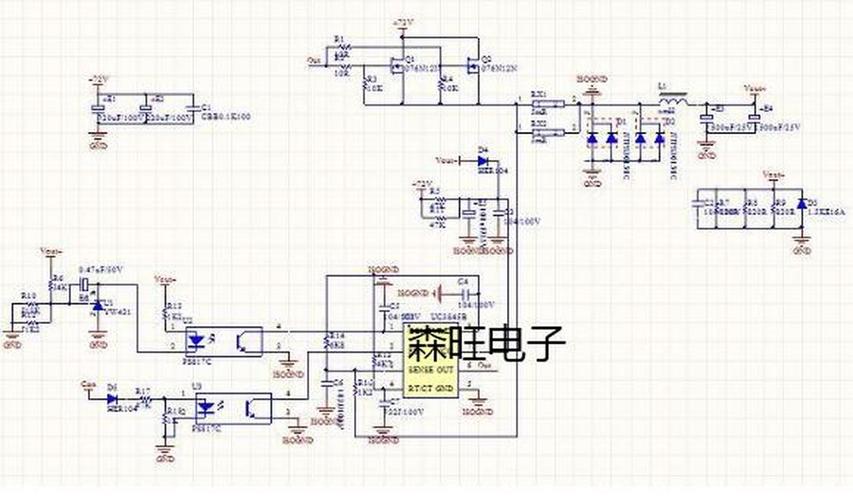

（图片来源网络，侵删）- 功能: 将输入电压升高到输出电压。
- 原理: 开关管导通时，电感储能，负载由输出电容供电；开关管关断时，电感产生感应电动势，与输入电压叠加后向负载和电容充电。
- 特点: 输出电压必须高于输入电压。
- 应用: 单节锂电池（3.7V）升压到5V以给USB设备供电。
-
Buck-Boost（升降压）变换器:
- 功能: 输出电压可以高于或低于输入电压。
- 原理: 结合了Buck和Boost的原理，通过控制开关占空比来调节输出电压极性。
- 特点: 输出电压极性与输入相反（非反相式除外），控制相对复杂。
- 应用: 电池供电设备，当电池电压从高于降到低于系统所需电压时（如锂电池从4.2V降到3.0V），仍能提供稳定的3.3V输出。
-
Ćuk (丘克) 变换器:
- 功能: 升降压，且输入输出电流纹波小。
- 原理: 使用一个电容作为能量传递元件，可以实现输入输出电流的连续。
- 特点: 输出电压极性与输入相反，但纹波特性优于Buck-Boost。
隔离型
输入和输出之间通过变压器进行电气隔离,提供安全隔离和电压变换。
-
Flyback（反激）变换器:
- 功能: 实现输入输出的电气隔离，同时可以升降压。
- 原理: 开关管导通时，能量存储在变压器初级绕组；开关管关断时，能量通过变压器耦合到次级绕组，向负载释放。
- 特点: 电路简单，成本低，变压器同时起到储能和变压的作用，但功率等级受限，通常在200W以下。
- 应用: 手机充电器、适配器、小功率工业电源。
-
Forward（正激）变换器:
- 功能: 实现隔离，主要用作降压。
- 原理: 开关管导通时，能量直接通过变压器传递到次级；关断时，变压器能量通过复位绕组或箝位电路释放。
- 特点: Flyback的升级版，功率可以做得更大，磁芯利用率更高。
- 应用: 中小功率工业电源、通信电源。
-
Push-Pull（推挽）变换器:
- 功能: 隔离降压。
- 原理: 两个开关管交替导通，驱动变压器的初级绕组，次级整流后得到输出。
- 特点: 变压器利用率高，适合中等功率。
- 应用: 中等功率DC-DC模块。
-
Half-Bridge / Full-Bridge（半桥/全桥）变换器:
- 功能: 隔离降压，用于大功率场合。
- 原理: 使用两个或四个开关管组成桥式结构，通过控制开关时序，将直流电“逆变”成交流电驱动变压器，再整流成直流。
- 特点: 功率密度高，效率高，是大功率（gt;500W）DC-DC模块的首选拓扑。
- 应用: 通信基站电源、电动汽车充电桩、服务器电源等。
关键技术指标
在选择和使用DC-DC模块时，需要关注以下关键指标：
- 输入电压范围: 模块能正常工作的输入电压区间，如 9V - 36V。
- 输出电压: 模块标称的稳定输出电压，如 5V, 3.3V。
- 最大输出电流: 模块在保证性能（如温升、效率）下能持续输出的最大电流。
- 功率: 输出电压与最大输出电流的乘积，是模块容量的主要体现。
- 效率: 输出功率与输入功率的百分比，是衡量节能性能的关键，效率越高，发热越小。
- 隔离电压: 输入端和输出端之间能够承受的直流或峰值隔离电压，如 1500VDC, 3000VDC，数值越高，隔离性能越好。
- 工作温度范围: 模块能正常工作的环境温度，如商业级（-40°C ~ +85°C）、工业级（-40°C ~ +85°C）、军工级（-55°C ~ +125°C）。
- 静态电流/待机功耗: 模块在空载或轻载时自身消耗的电流或功率，对电池供电设备尤为重要。
- 纹波与噪声: 输出电压中包含的交流分量，是衡量输出纯净度的重要指标，通常用mVpp表示。
- 动态响应: 负载电流突变时，输出电压的恢复速度和过冲/下冲幅度。
应用领域
DC-DC模块电源无处不在，是现代电子系统的“心脏”。
- 通信领域: 基站、路由器、交换机、光传输设备等，需要将-48V或+24V的通信母线电压转换为各种芯片所需的低压。
- 工业自动化: PLC、变频器、伺服驱动器、传感器、仪器仪表等，提供稳定可靠的电源。
- 汽车电子: 电动汽车的电池管理系统、车载信息娱乐系统、ADAS等，需要将高压电池包（如400V/800V）转换为12V/48V低压系统，或为各ECU供电。
- 消费电子: 手机、笔记本电脑、平板电脑的内部电源管理模块。
- 医疗设备: 病房监护仪、便携式超声仪等，对电源的安全性和可靠性要求极高。
- 航空航天与军工: 机载设备、雷达系统等，要求在极端环境下（宽温、振动、辐射）稳定工作。
发展趋势
DC-DC模块电源技术仍在不断演进，主要趋势包括：
- 高效率、高功率密度: 通过采用新型半导体材料（如GaN氮化镓、SiC碳化硅）、提高开关频率（减小无源元件体积）、优化热设计，实现更小、更轻、更高效的电源模块。
- 数字化与智能化: 引入数字控制（DSP, MCU），实现更灵活的控制策略、快速动态响应、远程监控、故障诊断和预测性维护。
- 集成化与模块化: 将DC-DC变换器与电源管理单元、电池充电管理等功能集成在一起，形成高度集成的电源管理模块。
- 宽输入电压范围: 适应不同国家和地区的电池标准或电网环境，提高产品的通用性。
- 低电磁干扰: 通过优化拓扑结构、改进PCB布局和采用EMI滤波技术，满足日益严格的EMC标准。
DC-DC模块电源技术是一门融合了电力电子、自动控制、电磁学和热管理等多学科的综合性技术，其核心价值在于高效、可靠、灵活地将电能从一种形式转换为另一种形式，是支撑现代电子设备小型化、高性能化和高可靠性的基石，理解其基本原理、拓扑结构和关键指标，对于电子工程师进行系统设计至关重要。
