小米充电器维修拆解全攻略：从入门到精通
拆解充电器有一定风险，请务必在确保安全的前提下进行操作。最重要的一条安全原则是：绝对不要在充电器插在插座上的时候进行任何金属探针的检测或操作！

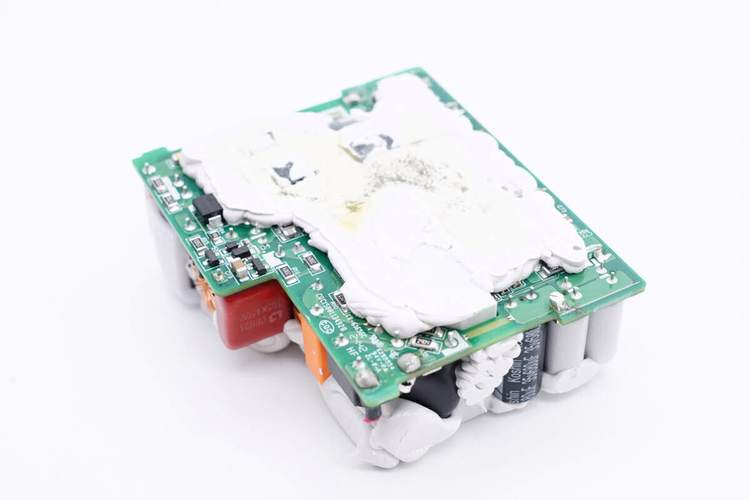

（图片来源网络，侵删）
第一部分：准备工作与安全须知
-
工具准备：
- 一把锋利的刀片或美工刀： 用于划开外壳的卡扣。
- 十字螺丝刀： 用于拧下固定螺丝。
- 撬棒或塑料卡片： 用于分离外壳和撬开元件。
- 万用表： 用于测量电压、电阻,是维修的核心工具。
- 镊子： 用于夹取小元件。
- 防静电手环（可选但推荐）： 保护精密元件不受静电损伤。
-
安全须知：
- 断电操作： 所有维修和检测都必须在拔掉充电器插头后进行，因为内部电容即使在断电后仍可能存有高压电,需要等待几分钟让其自然放电。
- 识别高压区域： 拆开后，可以看到输入端的AC交流电部分和输出端的DC直流电部分，这两个区域都属于高压区，操作时要格外小心，避免手指或工具同时接触到两个不同电位的点,以防触电。
- 电容放电： 如果需要长时间接触电路板，可以用一个带绝缘手柄的螺丝刀或一个功率合适的电阻，小心地短接大电容（通常是体积最大的那个圆柱形电容）的两个引脚,为其放电。
第二部分：拆解步骤（以典型的小米65W充电器为例）
第一步：外壳分离
小米充电器通常采用卡扣式设计,没有螺丝固定。
（图片来源网络，侵删）
- 观察外壳： 仔细查看充电器的塑料外壳边缘,你会发现一些细小的缝隙。
- 划开卡扣： 将刀片小心地插入缝隙中，沿着边缘缓慢滑动，切断卡扣的连接力。注意不要划伤内部的PCB电路板和元件。
- 分离外壳： 用撬棒或塑料卡片沿着划开的缝隙，轻轻撬动,将上下两部分外壳分离开。
第二步：移除内部屏蔽罩
分离外壳后，你会看到一个包裹着核心电路的金属屏蔽罩（通常是一块薄铁皮）。
- 拧下屏蔽罩螺丝： 屏蔽罩上通常有几颗小螺丝,将其拧下。
- 取下屏蔽罩： 小心地取下屏蔽罩，下面就是充电器的“心脏”——PCB电路板。

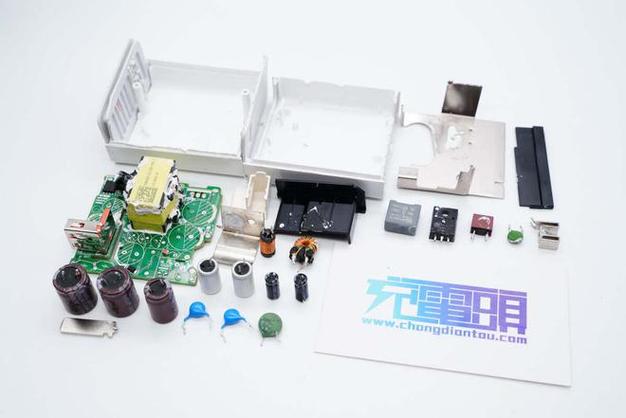

第三步：识别核心元件
现在你可以清晰地看到充电器内部的元件布局了,主要分为几个功能区：

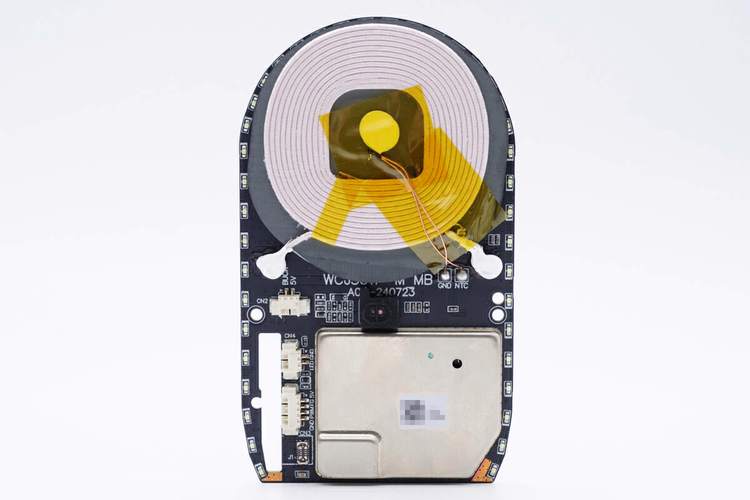

（图片来源网络，侵删）
-
输入端（高压侧）：
- AC输入端子： 连接插头,引入220V交流电。
- 保险丝： 一个小元件，通常标有"F"或"Fuse"，是第一道防线,电流过大时会熔断。
- X电容 和 Y电容： 用于滤除电网干扰的蓝色或黄色小方块电容。
- 整流桥： 将交流电转换为脉动直流电。
- PFC（功率因数校正）电感 和 开关管： 在较新的充电器中，PFC电路用于提高电能利用率，这个电感体积很大,通常是磁环或磁棒形状。
- 高压滤波电解电容： 体积最大的那个圆柱形电容,用于储存和稳定高压直流电。
-
主变压器：
充电器中间最大的那个元件,将高压电转换为低压电。
-
输出端（低压侧）：
- 低压滤波电容： 体积稍小的电解电容,用于稳定输出的低压直流电。
- USB接口： 输出5V/9V/15V/20V等不同电压的接口。
- 协议识别芯片： 通常是一颗小芯片，负责识别设备并协商充电协议（如QC, PD,小米私有协议等）。
-
控制芯片：
一颗关键的IC芯片，负责控制整个充电过程，包括开关频率、电压/电流调节、保护功能等。
第三部分：常见故障与排查思路
故障现象1：完全无反应，指示灯不亮。
- 排查步骤：
- 检查电源线和插座： 这是最常见的原因,确保它们工作正常。
- 测量输出电压： 用万用表直流电压档，测量USB接口的VCC和GND引脚,看是否有电压输出。
- 检查保险丝： 如果保险丝熔断，说明后级电路有严重短路，需要重点检查整流桥、PFC开关管、主变压器初级线圈是否击穿。
- 检查初级电路： 如果保险丝完好，但无输出，可能是初级电路的启动电阻开路、PWM控制芯片损坏或其供电电路有问题。
故障现象2：能识别设备，但充电速度慢或无法充电。
- 排查步骤：
- 检查数据线： 换一根质量好的数据线排除故障。
- 检查USB接口： 检查接口内部的焊点是否有虚焊、松动或氧化。
- 检查协议识别芯片： 这颗小芯片是协商充电协议的关键，如果它损坏,充电器可能只能提供最低的5V电压。
- 检查反馈电路： 充电器通过一个光耦或一个反馈电阻（通常在变压器次级）来监测输出电压，如果这部分元件损坏，会导致电压无法调节,充电异常。
故障现象3：充电器发热严重或有异响。
- 排查思路：
- 检查负载： 是否在为超过其额定功率的设备充电？
- 检查电容： 滤波电容如果鼓包或失容，会导致滤波效果差，纹波增大,从而使充电器发热。
- 检查散热： 屏蔽罩是否变形导致散热不良？内部是否有灰尘影响散热？
- 检查主变压器： 变压器如果局部短路,也会导致严重发热。
第四部分：优质拆解视频资源推荐
视频比图文更直观,强烈建议观看以下视频来加深理解。
-
【推荐】Linus Tech Tips - 小米65W充电器拆解（英文，但画面清晰）
- 看点： 这位大佬的拆解视频质量极高，不仅展示了内部结构，还详细讲解了PFC电路、同步整流技术、安全设计等,科普性非常强。
- Bilibili/B站搜索：
Linus Tech Tips 小米充电器或小米65W充电器拆解 Linus
-
【推荐】ElecFans - 小米30W充电器拆解（中文）
- 看点： 这位是国内非常专业的电子拆解博主，视频详细分析了用料、元件品牌、温控设计，并对各部分功能进行了深入讲解,非常适合想深入了解技术细节的观众。
- Bilibili/B站搜索：
ElecFans 小米30W充电器拆解
-
【推荐】MoreLess - 小米100W氮化镓充电器拆解（中文）
- 看点： 氮化镓充电器技术更先进，这个视频展示了GaN技术的优势，并详细拆解了小米100W充电器,其内部元件布局和散热设计都很有代表性。
- Bilibili/B站搜索：
MoreLess 小米100W GaN充电器拆解
-
【入门】各大维修博主的维修视频（中文）
- 看点： 在Bilibili上搜索“小米充电器维修”，可以找到很多实际维修案例的视频，博主们会展示具体的故障排查和元件更换过程,非常实用。
- Bilibili/B站搜索：
小米充电器维修
- 拆解难易度： 小米充电器的外壳拆解相对容易,但内部维修需要一定的电子知识和工具。
- 维修价值： 对于一些小问题（如USB接口虚焊），维修成本很低，但如果保险丝烧毁或主控芯片损坏,维修成本可能接近甚至超过一个新充电器的价格。
- 安全第一： 再次强调，高压操作非常危险，如果没有经验，建议不要尝试,直接更换新的充电器更为安全和经济。
希望这份详细的指南能帮助到您！祝您拆解顺利,维修成功！
