下面我将为您梳理一份通用性较强的变频器常见故障代码分类、原因分析及排查思路，并附上一些主流品牌的代码示例，希望能帮助您快速解决问题。
（图片来源网络，侵删）
第一部分：通用故障代码分类及排查思路
无论什么品牌,变频器故障通常可以归结为以下几大类：
过流故障
这是最常见、也最危险的故障，通常指变频器输出电流超过了其额定值或设定的最大电流。
故障代码示例：
OC(Over Current)F0001(西门子)OVERCURRENT(ABB)
主要原因分析：
（图片来源网络，侵删）
-
负载侧问题（最常见）：
- 机械卡死： 电机被异物卡住，或负载（如传送带、泵）因机械故障无法转动。
- 电机绕组短路/对地短路： 电机内部绝缘损坏，导致电流激增。
- 电缆故障： 电机电缆相间短路或对地短路。
- 负载突变： 突然加入过大转矩的负载，或传动机构“抱死”。
-
变频器内部问题：
- IGBT模块损坏： 逆变部分的功率器件（IGBT）击穿短路，导致直流母线直接通过其短路。
- 驱动电路故障： 驱动IGBT的电路异常，导致IGBT无法正常关断或误导通。
- 电流检测电路故障： 电流传感器（霍尔元件或采样电阻）损坏或信号处理电路异常，导致检测到的电流信号错误，产生误报。
排查步骤：
-
断电检查：
（图片来源网络，侵删）- 断开电机电缆： 将变频器输出端（U, V, W）的电缆拆下，重新上电，如果不再报过流，则问题在负载侧（电机或电缆）。
- 检查电机： 用万用表测量电机三相绕组的电阻和对地绝缘电阻，判断有无短路。
- 检查电缆： 检查电缆有无破损、老化，测量相间和对地绝缘。
- 手动盘车： 断开电机与负载的连接，手动转动电机轴，看是否顺畅。
-
上电检查（断开电机后）：
- 如果断开电机后变频器仍报过流,则故障在变频器内部。
- 测量直流母线电阻： 断电后，用万用表测量P+和N-之间的正反向电阻，正常情况下应有几十千欧以上的阻值（充电电容会先充电，需放电后测量），如果阻值很小或为0，说明IGBT模块已击穿短路。
- 检查驱动电路： 需要专业的电子知识和设备（如示波器）来检查驱动板的输出波形是否正常。
过压故障
指变频器直流母线电压超过了安全阈值。
故障代码示例：
OU(Over Voltage)F0002(西门子)OVERVOLTAGE(ABB)
主要原因分析：
-
制动单元/电阻故障：
- 制动电阻损坏或接线断开： 在减速或重载下降时，电机处于再生发电状态，能量回馈到直流母线，导致电压升高，如果制动电阻无法消耗这些能量，电压就会持续升高。
- 制动单元（晶体管）损坏： 无法接通制动回路。
-
电源侧问题：
- 输入电压过高： 电网电压异常偏高。
- 减速时间设置过短： 电机减速太快，再生能量来不及释放，导致母线电压迅速升高。
-
能耗制动单元未投入： 对于需要频繁制动的应用，未配置或未正确启用制动单元。
排查步骤：
- 检查减速时间： 适当延长减速时间，看故障是否消失，这是最简单的排查方法。
- 检查输入电压： 用万用表测量变频器输入端的电压是否在正常范围内。
- 检查制动单元和电阻：
- 目视检查： 制动电阻是否有烧焦、开裂的痕迹。
- 测量电阻值： 断电后，测量制动电阻的阻值是否与标称值相符，如果阻值无穷大或为0，则已损坏。
- 检查接线： 确保制动单元和电阻之间的连接牢固可靠。
- 检查制动单元驱动信号： 需要示波器等设备在减速时观察制动单元是否有驱动信号输出。
欠压故障
指变频器直流母线电压低于了安全阈值,无法正常工作。
故障代码示例：
LU(Under Voltage)F0003(西门子)UNDERVOLTAGE(ABB)
主要原因分析：
-
电源侧问题：
- 输入电压过低： 电网电压偏低。
- 缺相： 变频器输入的三相电源中有一相或两相丢失。
- 主电源接触器或输入端子松动： 导致供电不稳定。
-
变频器内部问题：
- 整流模块损坏： 三相桥式整流电路中有一个或多个二极管开路，导致整流效率降低，直流电压不足。
- 充电电阻或接触器故障： 在上电初期，充电电阻限制电容充电电流，如果充电电阻烧断或预充电接触器未吸合，可能导致母线电压建立不起来。
- 直流主电容老化或损坏： 容量下降，无法维持足够的电压。
排查步骤：
- 检查输入电压： 测量变频器输入端的电压是否正常且三相平衡。
- 检查接线： 检查输入电源线、主电源接触器、接线端子是否牢固。
- 检查直流母线电压： 上电后，测量P+和N-之间的电压是否达到正常值（约1.4倍输入线电压）。
- 检查充电回路：
- 充电电阻： 断电后测量其阻值是否正常，注意，有些变频器充电电阻是短路的，需根据具体型号判断。
- 预充电接触器： 听上电时是否有吸合声，测量其触点是否导通。
- 检查整流模块和主电容： 这需要专业工具和知识进行判断。
过热故障
指变频器内部某个部分的温度超过了允许值。
故障代码示例：
OH/OLT(Over Heat)F0004(散热器过热) /F0006(变频器过热)OVERHEAT(ABB)
主要原因分析：
-
散热系统问题（最常见）：
- 风扇不转： 风扇电机损坏、风扇卡死或控制风扇的电路故障。
- 风道堵塞： 变频器周围有灰尘、杂物堵塞，或散热片上积满灰尘，影响散热。
- 环境温度过高： 变频器安装在密闭空间、阳光直射或靠近热源，导致环境温度过高。
-
负载问题：
- 长期过载运行： 电机实际电流长时间超过变频器额定电流。
-
温度检测电路故障：
温度传感器（热敏电阻）损坏或线路开路/短路，导致误报。
排查步骤：
- 检查风扇： 上电后，观察散热风扇是否正常运转，如果不动，则可能是风扇损坏或控制电路问题。
- 清洁散热器： 断电后，打开变频器外壳，用毛刷和压缩空气清理散热片上的灰尘。
- 改善通风： 确保变频器周围有足够的空间（通常建议顶部和侧面留有30cm以上），避免阳光直射和热源。
- 检查负载电流： 查看变频器的运行电流是否长时间超过其额定值。
- 检查温度传感器： 如果以上都正常，可能是温度传感器或其线路故障，需要进一步测量。
电机故障
通常指变频器检测到电机相关的问题。
故障代码示例：
GF(Ground Fault)OCF(Over Current at Motor)F0005(电机过载)EARTH FAULT(ABB)
主要原因分析：
- 对地短路： 电机电缆或电机绕组发生对地绝缘下降或短路。
- 电机过载： 负载过大，导致电机电流超过其额定值。
- 电机缺相： 电机本身或其电缆有一相断开。
排查步骤：
- 检查电机绝缘： 断开电机电缆，用兆欧表（摇表）测量电机三相绕组对地的绝缘电阻，应大于数兆欧。
- 检查电缆绝缘： 同样方法检查电机电缆的对地绝缘。
- 检查电机三相平衡： 用万用表测量电机三相绕组的直流电阻，应基本平衡。
- 检查负载： 确认负载是否在电机额定功率范围内。
- 检查电机电缆： 确保电缆连接牢固，无破损。

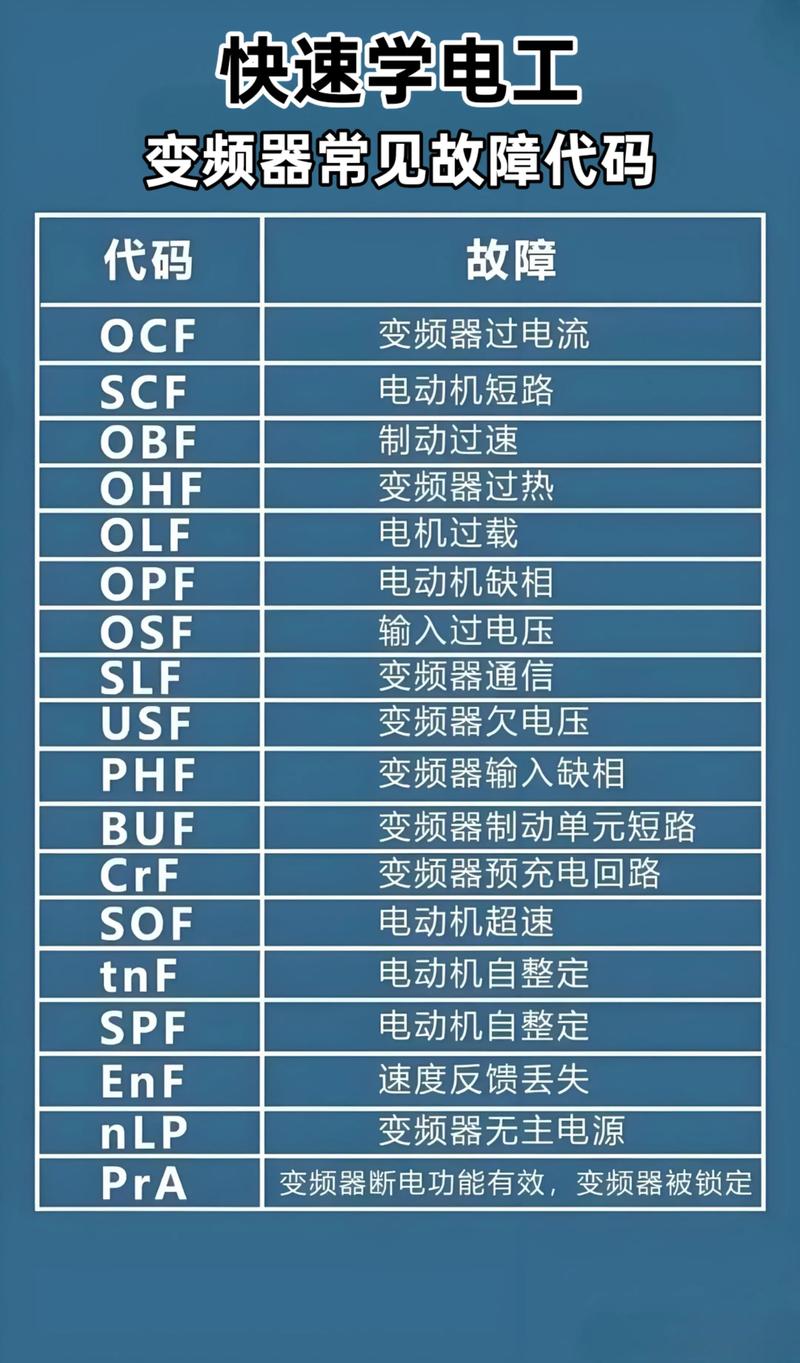

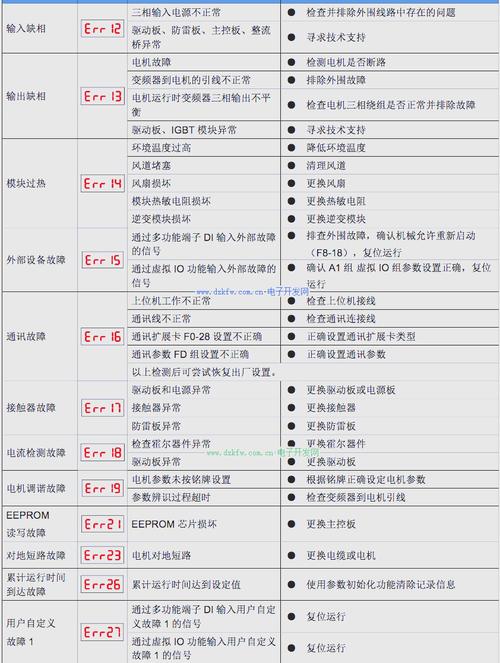

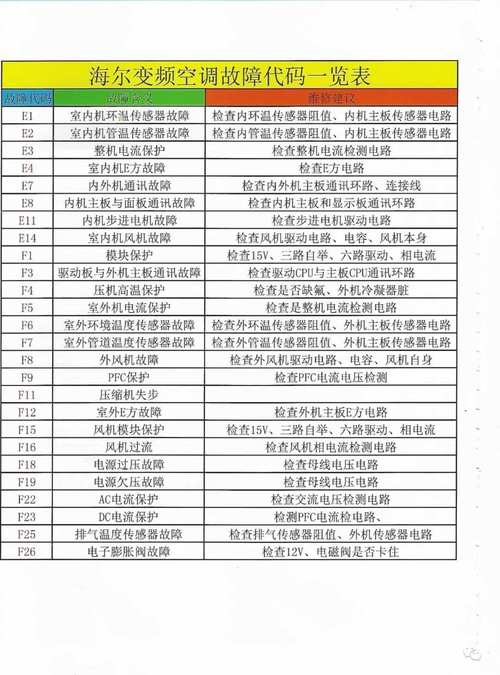

第二部分：主流品牌故障代码示例
重要提示： 以下代码仅为示例，具体含义请务必查阅对应型号的用户手册。
| 品牌 | 故障代码 | 中文含义 | 简要说明 |
|---|---|---|---|
| 西门子 | F0001 |
变频器过电流 | 检查负载、电机、IGBT模块。 |
F0002 |
变频器过电压 | 检查输入电压、减速时间、制动单元。 | |
F0003 |
变频器欠电压 | 检查输入电压、缺相、整流模块、主电容。 | |
F0004 |
变频器过热 | 检查风扇、散热片、环境温度。 | |
F0005 |
电机过载 | 检查负载大小、电机参数设置。 | |
F0006 |
变频器过热 | 同F0004，通常指IGBT散热器过热。 | |
F0007 |
电机过温 | 检查电机风机、电机绕组温度传感器。 | |
F0021 |
电机接地故障 | 检查电机电缆和电机绕组对地绝缘。 | |
| ABB | OVERCURRENT |
过电流 | 同通用过流分析。 |
OVERVOLTAGE |
过电压 | 同通过压分析。 | |
UNDERVOLTAGE |
欠电压 | 同通欠压分析。 | |
EARTH FAULT |
接地故障 | 同GF分析。 | |
OVERTEMP |
过热 | 同通OH分析。 | |
SHORT CIRC |
短路 | 通常指输出端短路，检查IGBT和电机。 | |
| 汇川 | OC |
加速过电流 | 加速时电流过大，检查加速时间、负载。 |
OU |
过电压 | 同通用过压分析。 | |
LU |
欠电压 | 同通欠压分析。 | |
OH |
变频器过热 | 同通OH分析。 | |
GF |
接地故障 | 同GF分析。 | |
OL |
电机过载 | 同电机过载分析。 | |
| 台达 | OC1 |
加速过电流 | 同加速过电流。 |
OC2 |
定速中过电流 | 运行中电流过大。 | |
OC3 |
减速过电流 | 减速时电流过大，检查减速时间、制动单元。 | |
OU |
过电压 | 同通用过压分析。 | |
LU |
欠电压 | 同通欠压分析。 | |
OH |
散热片过热 | 同通OH分析。 | |
GF |
接地故障 | 同GF分析。 |
维修安全与注意事项
- 断电操作： 在进行任何检查和维修前，务必切断变频器的主电源，并等待至少5-10分钟，让直流母线上的主电容充分放电，防止触电！
- 专业工具： 维修变频器需要万用表、兆欧表、示波器等专业工具。
- 记录参数： 在维修前，记录变频器的所有运行参数，以便在修复后恢复设置。
- 从简到繁： 遵循“先外后内、先简后繁”的原则，优先检查外部接线、负载和基本设置。
- 查阅手册： 始终以官方手册为准，不要凭经验主义。
希望这份详细的指南能对您有所帮助！祝您维修顺利！
