第一部分：认识AV电路
什么是AV电路？
AV电路，即音视频电路，是电视机中负责处理外部设备（如DVD、机顶盒、游戏机）输入的音和视频信号的电路部分,它不处理电视内置的数字电视信号。

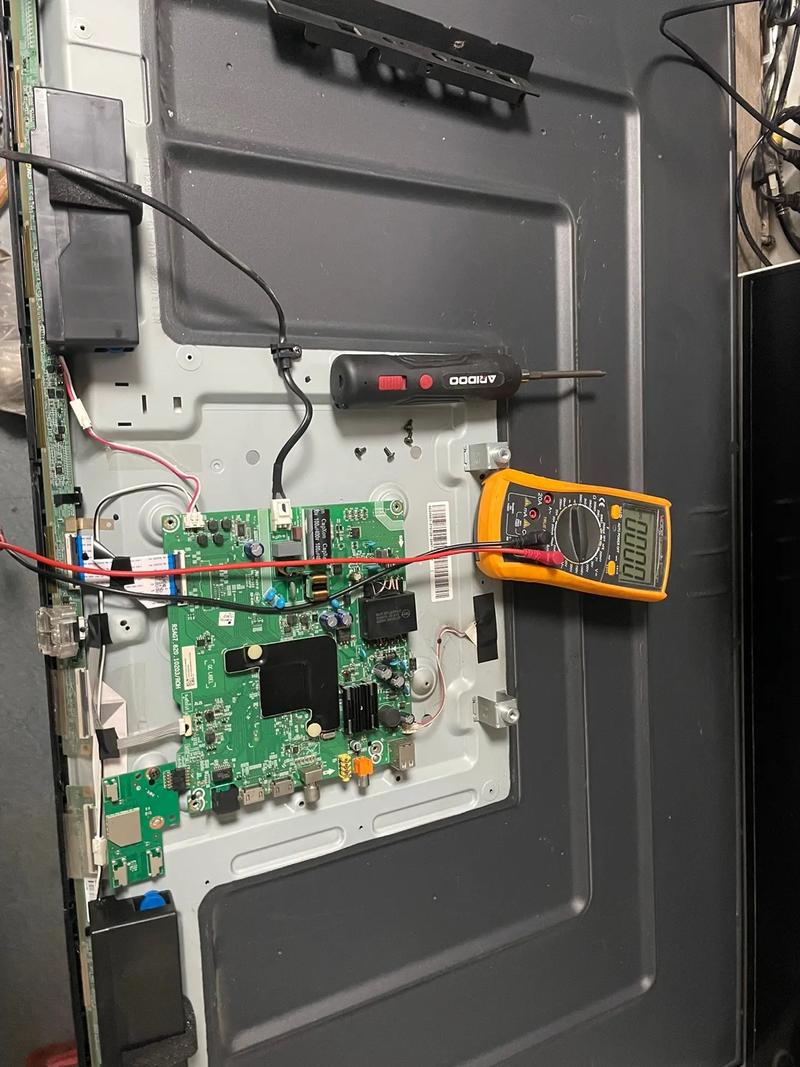

（图片来源网络，侵删）
AV接口长什么样？
最常见的AV接口是莲花接口（RCA接口），通常用颜色来区分：
- 黄色 (Yellow): 视频信号,传输复合视频。
- 红色 (Red): 右声道音频信号。
- 白色 (White): 左声道音频信号。
AV电路的核心组成
一个典型的AV电路主要由以下几个部分构成：
- AV输入接口: 就是电视机背面的那几个莲花插座。
- AV切换电路: 现代电视有多种输入源（AV、HDMI、USB、TV等），切换电路的作用就像一个“总开关”，根据用户选择，将对应的音视频信号通路接通,送到后续处理电路。
- 视频处理电路:
- 缓冲/放大器: 对输入的微弱视频信号进行放大和阻抗匹配。
- 切换开关: 将来自不同输入源（如AV1、AV2）的视频信号选择一路输出。
- 音频处理电路:
- 音频切换开关: 功能同视频切换开关。
- 音频前置放大/处理: 对音频信号进行放大、音量控制、音效处理等。
- 供电电路: 为以上所有有源器件（如放大器、芯片）提供稳定的工作电压。
第二部分：故障现象与初步判断
当AV电路出现故障时,通常会表现出以下几种典型现象：
| 故障现象 | 可能的原因分析 |
|---|---|
| 现象1：所有AV口都无图像和声音 | 公共供电故障。 AV切换芯片或其控制电路故障。 公共信号路径（如静音电路、MUTE控制）故障。 |
| 现象2：某个特定的AV口无图像/声音 | 该AV口的插座本身接触不良或损坏。 该AV口到切换芯片之间的信号线或元件开路/短路。 |
| 现象3：有图像但无声音 | 音频处理电路故障（音频放大器、静音电路）。 音频切换芯片故障。 音频静音控制信号异常。 |
| 现象4：有声音但无图像 | 视频处理电路故障（视频放大器、视频切换芯片）。 视频信号路径上的元件开路/短路。 |
| 现象5：图像或声音质量差 | AV线或外部设备问题（先排除）。 相关电路的滤波电容失效、耦合电容漏电。 接地不良，引入干扰。 |
第三部分：维修思路与流程（核心）
维修遵循“先外后内，先简后繁，先电源后信号”的原则。

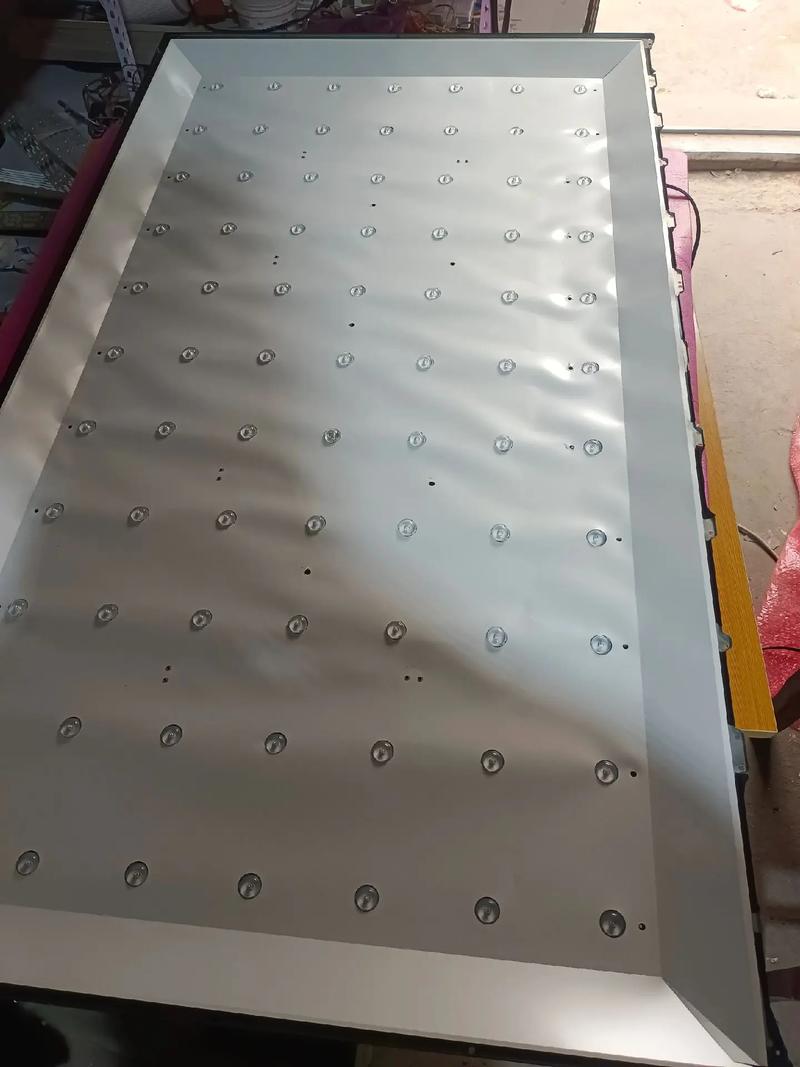

（图片来源网络，侵删）
外部设备与连接线排查（非常重要！）
这是最容易被忽略但也是最关键的一步,能帮你节省大量时间。
- 换线： 更换一根确认是好的AV线,看问题是否解决。
- 换设备： 用另一个确认是好的播放设备（如手机、另一个DVD机）连接到电视的AV口。
- 换口： 将你的设备连接到电视的另一个AV输入口（如从AV1换到AV2）。
如果以上操作解决了问题，说明是你的线、设备或那个特定的AV口坏了,而不是电视机内部的AV电路。
供电检查
如果确认是电视机内部问题,首先检查AV电路的供电。
- 找到供电点： 根据电路图，找到为AV切换芯片、音频/视频放大器等芯片供电的滤波电容。
- 测量电压： 用万用表的直流电压档，测量电容两端的电压是否正常（通常为+5V, +3.3V, +12V等，具体看图纸）。
- 判断：
- 电压为0V或偏低： 沿着供电线路往前查，可能是保险丝开路、限流电阻烧毁、或供电的稳压芯片损坏。
- 电压正常但仍有故障： 说明供电没问题,进入下一步。
信号路径追踪法（核心维修方法）
这是模拟信号电路维修的“金标准”，你需要一个示波器，没有的话用万用表测直流电压也可以,但效果差很多。
（图片来源网络，侵删）
以“有图像无声音”为例，追踪音频信号路径：
-
信号源端：
- 将播放设备（如DVD）连接到AV口,播放有声音和图像的内容。
- 用示波器测量白色（左声道）和红色（右声道）AV接口的焊点处。
- 正常情况： 应该能看到清晰的音频波形。
- 异常情况： 如果此处没有波形，说明是外部设备或AV线问题（已排除），或接口本身虚焊/损坏。
-
切换芯片输入端：
- 沿着信号线路，找到音频切换芯片（如常见的4052, 4053等模拟开关芯片）。
- 测量芯片对应输入引脚的波形。
- 正常情况： 波形应该和接口处一致。
- 异常情况： 如果此处无波形，说明接口到芯片之间的耦合电容可能开路，或限流电阻断路。
-
切换芯片输出端：
- 测量音频切换芯片对应输出引脚的波形。
- 正常情况： 波形应该和输入端一致（前提是芯片已正确选中该通道）。
- 异常情况： 如果输入正常但输出异常，说明切换芯片本身损坏，或者其控制脚（如A0, A1, INH）电压不正常,导致芯片未工作。
-
后级音频处理电路：
- 从切换芯片的输出端,信号会送到音频处理芯片或功放。
- 继续沿着信号路径，用示波器测量每个耦合电容、放大器输入/输出端的波形。
- 正常情况： 信号应该被逐级放大和传递。
- 异常情况： 如果在某个放大器输入端有信号，输出端没有，说明这个放大器芯片损坏，如果某个耦合电容两端波形不一致，可能是电容失效或漏电。
控制信号检查
很多故障与控制信号有关,特别是静音。
- 查找静音控制： 在音频功放芯片或音频处理芯片附近，找到一个标记为 MUTE 或 STANDBY 的引脚。
- 测量电压： 在正常播放时，此引脚应为低电平（0V或接近0V）或高电平（具体看芯片手册），表示“非静音”状态。
- 判断： 如果播放时此引脚一直处于“静音”电平，说明是CPU发出的静音指令错误，或静音控制电路本身故障,需要检查CPU相关引脚和外围电路。
第四部分：常见故障点与维修技巧
-
AV接口插座虚焊/损坏：
- 现象： 拔插线时有反应,或者只有某个特定角度才有声音图像。
- 维修： 重新焊接接口焊盘，如果接口物理损坏,直接更换。
-
耦合电容失效：
- 现象： 某个声道无声，或图像/声音有干扰。
- 维修： AV电路中有很多小容量的瓷片电容或电解电容用作耦合，用万用表电容档或代换法判断好坏,这是最常见的故障点之一。
-
切换芯片损坏：
- 现象： 多个输入口同时故障,或切换无效。
- 维修： 测量其供电、控制脚电压是否正常，再用信号追踪法判断，若外围元件正常，则芯片损坏,直接更换。
-
音频功放/静音电路故障：
- 现象： 所有声道都无声,但图像正常。
- 维修： 重点检查音频功放块的供电、静脚（MUTE）电压,静脚电压异常是常见原因。
-
供电限流电阻烧毁：
- 现象： 某一路供电为0V。
- 维修： 沿着供电线路找到一个小阻值（如几欧到几十欧）的电阻，如果它发黑或开路，很可能是它后面的电路有短路。切勿直接短接！ 必须先排查短路点（通常是滤波电容或芯片击穿）,再更换电阻。
第五部分：维修工具与安全
- 必备工具：
- 万用表： 测量电压、电阻、通断。
- 示波器： 信号追踪的利器,强烈推荐。
- 电烙铁、吸锡器、焊锡丝： 拆卸和焊接元件。
- 螺丝刀套装： 拆卸后盖。
- 安全第一：
- 断电操作： 拆卸任何元件前，务必拔掉电源线，并等待大容量滤波电容（C809等）放电。
- 防静电： 佩戴防静电手环,避免静电击伤精密芯片。
- 注意高压： 即使断电，电源部分仍可能存有高压,非专业人员请勿触碰。
维修电视AV电路，本质就是沿着信号路径，用示波器（或万用表）一步步追踪，对比正常波形，找到信号中断或失真的地方，再分析原因（开路、短路、元件损坏、控制异常）并修复。
记住这个流程：外部排查 -> 供电检查 -> 信号追踪 -> 控制检查 -> 元件更换，多实践，多看电路图,你很快就能成为维修高手。
