海尔L32G1电源坏了怎么修?

第一部分:安全第一!准备工作与注意事项

在开始任何维修之前,请务必遵守以下安全准则,否则可能导致触电、设备损坏甚至人身危险!

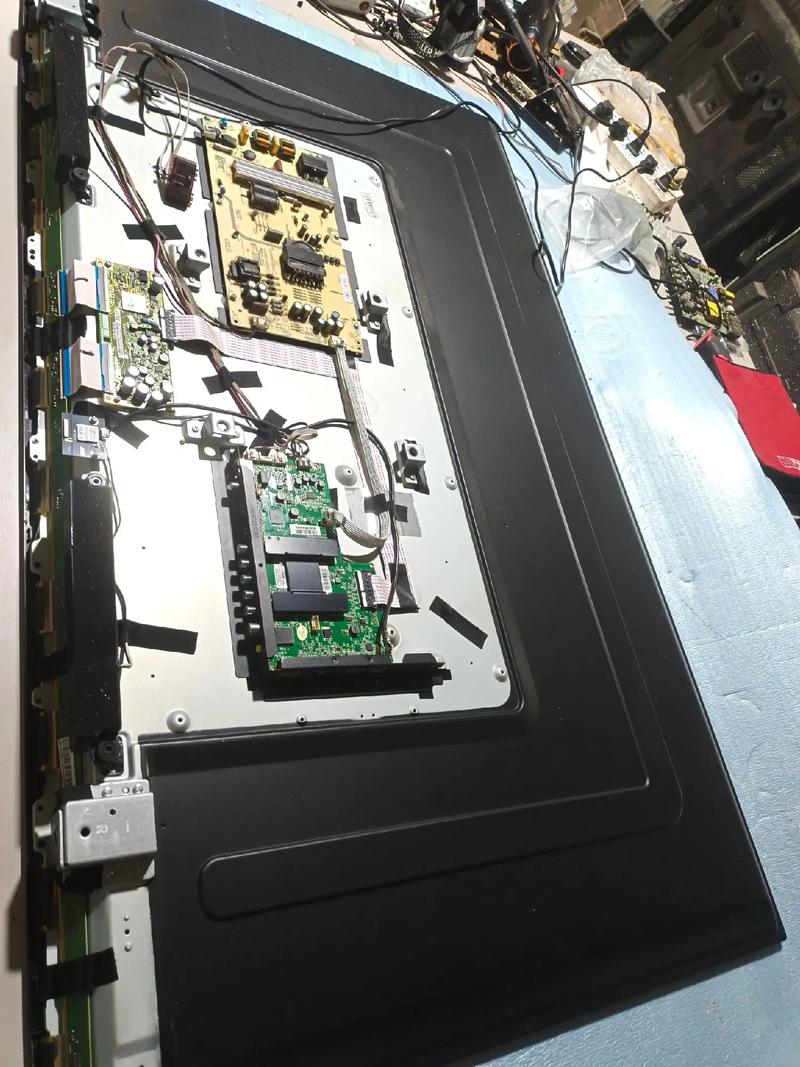

海尔L32G1电源坏了怎么修?-图1
(图片来源网络,侵删)
  1. 断电与放电:

    • 拔掉电视电源线。
    • 打开电视后盖,找到电源板。
    • 电源板上的大电容(通常体积很大,是圆柱形的)在断电后仍然储存着高压电,非常危险!
    • 必须使用大功率电阻(如1KΩ/5W)对电容进行放电,用电阻的两个引脚分别去接触电容的两个焊脚,听到“啪”的一声并看到火花后,电容就基本放完电了。严禁直接用螺丝刀等金属工具去短接电容引脚,这会产生巨大电弧,损坏电容和工具,非常危险!
  2. 隔离电源板:

    • 为了方便测试和防止短路,最好将电源板从电视上拆卸下来,放在一个绝缘的工作台面上(如木质桌面)。
    • 断开电源板与主板的连接排线(通常标记为 P1, P2 等)和屏幕的背光电源线。
  3. 使用隔离变压器(推荐):

    这是最安全的做法,隔离变压器可以将市电与维修设备完全隔离,防止因设备漏电或零火线接反导致的触电风险,对于初学者,强烈建议使用。

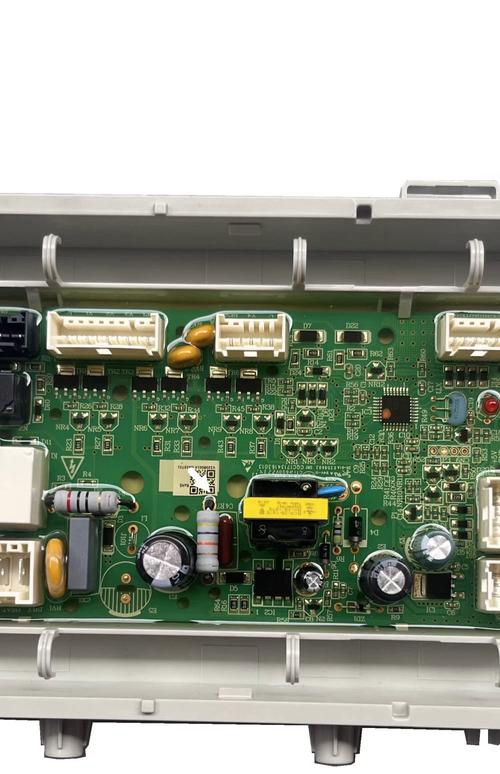

    海尔L32G1电源坏了怎么修?-图2
    (图片来源网络,侵删)
  4. 使用万用表:

    一块数字万用表是必备工具,请确保电池电量充足,并且功能正常。


第二部分:海尔 L32G1 电源板概述与常见故障现象

海尔 L32G1 的电源板型号通常印在电路板的角落,L32G1-PWRL01 或类似名称,你可以根据这个型号在网上搜索对应的图纸或维修案例,这会非常有帮助。

常见故障现象及初步判断:

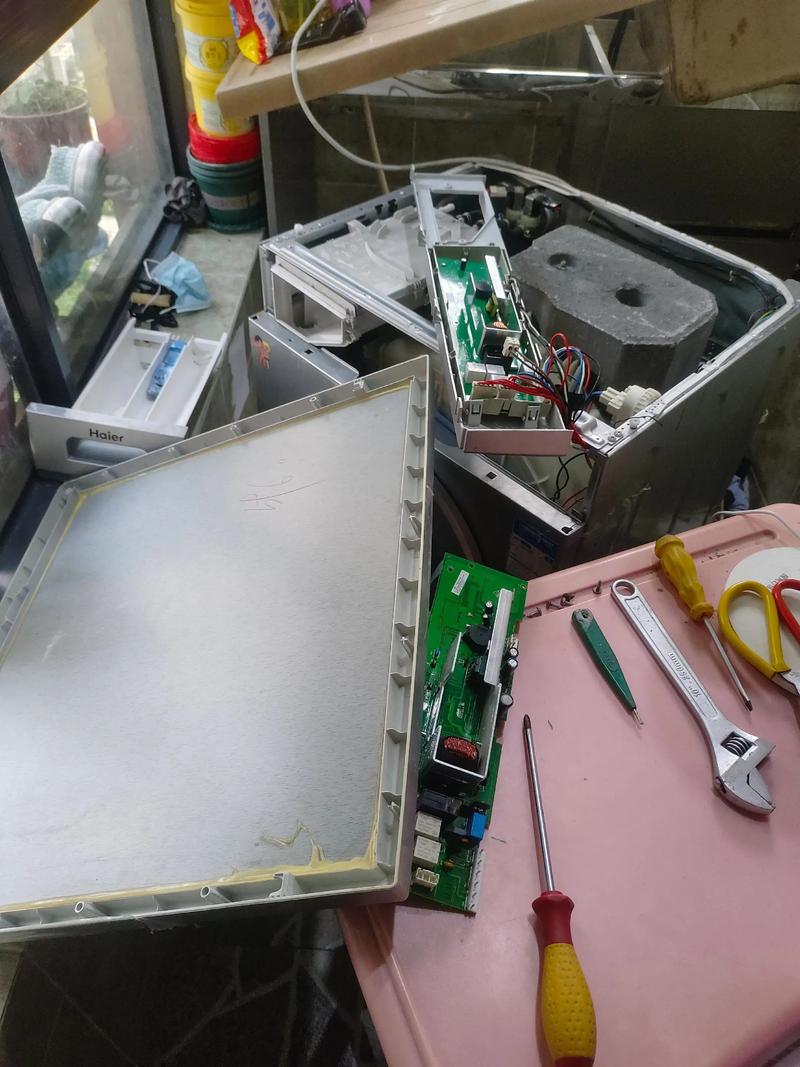

海尔L32G1电源坏了怎么修?-图3
(图片来源网络,侵删)
  1. 完全不通电(指示灯不亮):

    • 可能原因: 保险丝熔断、市电输入回路问题、主开关电源电路(如 PWM 控制芯片、开关管、启动电阻等)损坏。
  2. 指示灯亮,但屏幕黑屏(无图像、无背光):

    • 可能原因: 这是最常见的情况。
      • 5V 或 12V/24V 电压输出异常或无输出。
      • 背光供电电路(逆变器部分)故障。 这是二合一电源板的典型故障点。
      • 屏幕本身损坏(可能性较小,先排除电源板问题)。
  3. 指示灯亮,屏幕亮但图像闪烁或闪烁后黑屏:

    • 可能原因: 供电电压不稳定、PWM 控制芯片或其外围电路问题、背光电路问题导致保护。

第三部分:维修步骤与关键点检测

我们将按照从易到难的顺序进行排查。

外观检查与保险丝测量

  1. 目视检查: 仔细观察电源板,看是否有明显的烧黑、鼓包、炸裂的元件,特别是电容、电阻和 MOS 管,找到这些损坏的元件,直接更换它们往往就能解决问题。
  2. 测量保险丝:
    • 将万用表调到二极管档或电阻档。
    • 测量电源板上的保险丝(通常是一个玻璃管或黑色方块)。
    • 如果蜂鸣器响或阻值很小(接近0Ω),说明保险丝是好的。
    • 如果蜂鸣器不响或阻值无穷大,说明保险丝已熔断。 这是关键线索!

保险丝熔断的深度排查

警告:保险丝熔断,说明后级电路存在严重短路! 在更换新保险丝之前,必须找到并修复短路故障,否则新保险丝会立刻再次熔断!

  1. 测量 PFC 大电容(主滤波电容):

    • 这个电容通常很大,是电源板上最显眼的圆柱形电容之一。
    • 用万用表电阻档测量它的两个引脚,如果阻值很小或蜂鸣器持续响,说明电容已击穿短路。更换它!
  2. 测量整流桥(全桥):

    • 整流桥通常是四个引脚的黑色方块。
    • 用二极管档测量它的交流输入端(AC)和直流输出端(+/-)之间的正向和反向压降,如果任何两个引脚之间出现短路现象(正反向都导通),说明整流桥损坏。更换它!
  3. 测量开关管(MOS管):

    • 开关管是电源板上的关键发热元件,通常是三个引脚的黑色方块,上面可能还贴着散热片。
    • 它是故障高发区,用万用表二极管档测量 D 极和 S 极、G 极和 S 极、G 极和 D 极之间是否短路,D-S 极间短路,开关管必坏。更换它! (注意:更换时最好同时检查与之并联的尖峰吸收电路的电阻和电容)。
  4. 检查市电输入回路:

    检查压敏电阻(通常是一个蓝色的圆盘状元件,上面可能有裂纹)、X电容(两个小圆盘电容)、Y电容等是否短路或损坏,压敏电阻在遭遇过电压时容易击穿短路。

保险丝未熔断,但无输出电压

这种情况说明电源板可能没有工作,或者工作后保护了。

  1. 测量待机电压(5VSB):

    • 电源板通常会提供一个待机电压,即使主电源不工作,5VSB 也应该存在。
    • 找到电源输出端的接口,找到标记为 5V5VSB 的焊点或排针。
    • 开机通电(注意安全!),测量该点是否有稳定的 5V 电压。
    • 如果有 5V,说明电源板部分电路正常,问题可能在主电源或保护电路。
    • 如果没有 5V,说明待机电路有故障。 重点检查:
      • 启动电阻: 一个或几个大阻值(如100KΩ-1MΩ)的电阻,负责给 PWM 控制芯片提供启动电压,它开路是常见故障。
      • PWM 控制芯片:SG6848, OB2268, L6599D 等(具体型号看芯片表面丝印),检查其 VCC 引脚电压是否正常,外围电路有无损坏。
      • VCC 供电电路: 如变压器的一个辅助绕组、整流二极管、滤波电容等。
  2. 测量主电压(12V/24V):

    • 5VSB 正常,再测量主电压输出端(如 12V24V)。
    • 如果没有输出,可能是主 PWM 电路、主整流电路或保护电路启动了。
    • 检查过压、过流保护电路: 查找与 PWM 芯片 VCC 或反馈引脚相连的稳压二极管(如 6.2V, 7.5V)或三极管,看是否被击穿或误触发。

背光电路(逆变器部分)故障排查

如果电源板输出 5V 和 12V/24V 都正常,但屏幕依然黑屏,那么问题很可能出在二合一电源板的背光电路上。

  1. 测量背光使能信号:

    • 主板会通过一根或几根线(通常标记为 BL-ON, BL-EN 等)给电源板一个高电平信号,以开启背光。
    • 用万用表直流电压档测量这些信号线在开机时是否有高电平(通常是 3.3V 或 5V),如果没有,可能是主板问题。
  2. 测量背光供电输出:

    • 背光电路会输出交流高压(通常是 AC 700V-1500V)去点亮屏幕灯管。
    • 注意:测量高压非常危险! 最好使用高压探头,或者用绝缘工具小心测量。
    • 如果背光使能信号正常,但背光供电无输出,那么问题就在背光电路本身。
    • 常见故障点:
      • 背光 PWM 控制芯片:OZ9928, OZ9962, BP2832 等。
      • MOS 管(通常是半桥或全桥电路): 背光电路的 MOS 管也容易损坏。
      • 升压变压器: 损坏率相对较低,但也不是没有可能。
      • 谐振电容: 与变压器并联的电容,失效后会导致无法起振。
      • 保险丝(背光电路自己的小保险丝): 检查背光部分是否有独立的保险丝熔断。

第四部分:常见易损元件清单

对于海尔 L32G1 这类电源板,以下元件是“重灾区”,维修时可以优先检查:

  • 大滤波电容: 主 PFC 电路和 12V/24V 输出端的电容,容易鼓包、失容。
  • 开关管: 主电源和背光电路的 MOS 管,工作在高电压大电流下,容易击穿。
  • PWM 控制芯片: 如 OB2268, SG6848 等,是电源的大脑,易受冲击损坏。
  • 整流桥: 市电浪涌可能导致其损坏。
  • 启动电阻: 阻值变大或开路,导致电源无法启动。
  • 尖峰吸收电路的电阻和电容: 在开关管附近,用于吸收尖峰电压,电阻容易烧焦。
  • 稳压二极管: 用于电压检测和保护,容易被击穿。

总结与建议

  1. 先外后内: 先排除外部问题(电源线、遥控器、信号源)。
  2. 先易后难: 从保险丝、外观、电容等直观元件入手。
  3. 先测后修: 先用万用表测量电压和阻值,判断故障范围,再动手拆卸和更换元件。
  4. 备件: 如果你经常维修,可以备一些常见故障元件,如保险丝、整流桥、几个型号的 PWM 芯片和 MOS 管。
  5. 寻求帮助: 如果实在找不到问题,可以在专业的维修论坛(如“迅维网”)上发帖,附上清晰的电源板照片和测量数据,会有很多经验丰富的师傅提供帮助。

维修电源板需要一定的电子基础和耐心,并且务必将安全放在首位,祝你维修顺利!
