第一部分：了解高压板 (Inverter Board)
在开始维修前，首先要明白它是什么,做什么的。

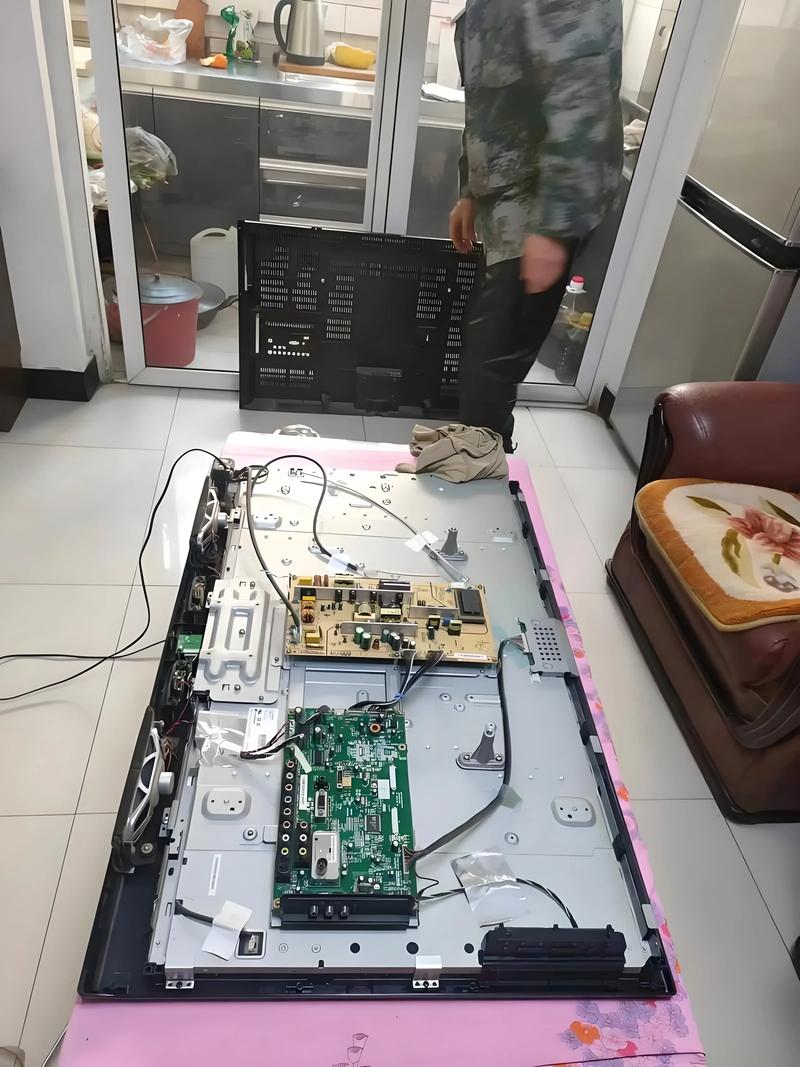

（图片来源网络，侵删）
-
作用：高压板的核心作用是将主板送来的低压直流电（通常是12V或24V）转换成高频、高压的交流电，用来点亮液晶屏背光模组里的CCFL（冷阴极荧光灯管），没有高压板提供的高压,屏幕就是一片漆黑。
-
工作原理简述：
- 输入：接收来自电源板或主板的+12V/+24V直流电压、一个开启/关闭控制信号（通常为高电平或低电平有效）和一个亮度调节信号（PWM脉冲信号）。
- 核心：内部有PWM控制器（如OZ9925N、OZ9938、TL494等经典芯片）,它根据亮度调节信号产生高频驱动脉冲。
- 驱动：驱动脉冲通过MOS管（如K1117、K2145等）进行放大。
- 升压：放大的脉冲信号通过升压变压器（也叫高压变压器、FBT）进行升压，产生约600-1000V甚至更高的交流电压,点亮灯管。
-
外观识别：
- 通常是一块长方形的电路板，上面有多个插座，连接着灯管、主板和电源。
- 上面能看到几个核心元件：PWM控制芯片、MOS管、升压变压器、大功率电阻、电容、电感等。
第二部分：故障现象与初步判断
不同的故障现象指向不同的故障点。
（图片来源网络，侵删）
| 故障现象 | 可能的故障原因 | 优先排查方向 |
|---|---|---|
| 屏幕不亮，指示灯亮 | - 高压板未启动 - 高压板供电问题 - 控制信号问题 - 高压板自身损坏（如PWM芯片、MOS管） |
供电电压：检查+12V/+24V是否正常输入。 控制信号：检查ON/OFF和PWM信号是否正常。 保险丝：是否熔断。 |
| 屏幕亮一下就灭，然后指示灯也灭或闪烁 | - 过流保护：高压板存在短路点。 - 过压保护：灯管老化或开路。 - 电源板因负载过重而保护 |
重点排查：MOS管是否击穿短路、升压变压器是否短路。 灯管问题：拔掉所有灯管插头，通电试机，如果不再保护，则可能是某根灯管老化或损坏。 |
| 屏幕亮，但一侧或局部有暗区/亮线 | - 对应的灯管损坏或接触不良 - 对应的升压变压器或驱动电路故障 |
交换法：交换两根好的灯管插头，看暗区是否移动。 测量电压：用万用表AC档测量对应灯管插座上的电压，若无输出或电压异常，则检查驱动电路和变压器。 |
| 屏幕亮度不均或有干扰条纹 | - 亮度调节信号（PWM）不稳定 - 某个升压变压器性能不良 - 屏幕本身问题 |
检查PWM信号线是否有干扰。 尝试替换PWM芯片或怀疑的变压器。 |
| 屏幕闪烁 | - 灯管老化 - PWM信号不稳定 - 高压板滤波电容失效 |
先排除灯管：用同型号好灯管替换测试。 检查PWM芯片供电及外围电路。 检查输入端的滤波电容。 |
第三部分：维修工具与准备工作
-
必备工具：
- 万用表：数字万用表，必备！用于测量电压、电阻、通断。
- 示波器：强烈推荐！用于观察PWM波形和驱动波形,是快速定位问题的关键。
- 电烙铁：最好是防静电恒温烙铁（如936系列）,配吸锡器和焊锡丝。
- 螺丝刀套装：电视机的螺丝通常是十字或内梅花六角。
- 绝缘胶带：高压危险！维修后需要包裹好高压部分。
- 放大镜：用于观察细小元件和虚焊点。
-
安全第一！
- 断电操作：在拆机和维修前，务必拔掉电视电源线，并等待几分钟,让高压电容放电。
- 高压危险：即使断电，高压板上的滤波电容和升压变压器在断电后仍可能储存高压，操作时要格外小心,避免触碰高压部分和金属引脚。
- 做好标记：拔下所有排线和插头前，用手机拍照或做好标记,避免装回时出错。
第四部分：详细维修步骤（以“屏幕亮一下就灭”为例）
这是最常见的故障,也是维修的重点。
目视检查
将高压板从电视上拆下,仔细检查：
（图片来源网络，侵删）
- 保险丝：找到输入端的保险丝（通常是细玻璃管或绿色贴片），用万用表电阻档测量是否通，如果开路,说明存在严重短路。
- MOS管：检查MOS管表面是否有烧焦、鼓包的痕迹,这是最容易损坏的元件之一。
- 电容：检查电解电容是否有鼓包、漏液现象。
- 虚焊：观察芯片、变压器、MOS管引脚是否有虚焊迹象,可以轻轻按压一下。
测输入供电
- 将高压板重新装回电视（或通过外接电源）。
- 在通电前，先测量输入端的滤波电容两端是否有+12V/+24V电压，如果没有,问题在电源板或连接线。
测控制信号
- 找到主控信号插座，用万用表直流电压档测量：
- ON/OFF脚：开机时应有高电平（如5V）或低电平（0V，取决于设计）。
- PWM脚：应有跳变的电压信号（通常在0-5V之间）,亮度变化时电压会随之变化。
- 如果这两个信号异常，问题在主板，如果正常,则问题在高压板本身。
核心排查（短路故障）
如果确定是“亮一下就灭”的过流保护问题,重点排查以下短路点：
-
检查MOS管：
- 断电！拔掉电源。
- 用万用表二极管档或电阻档测量MOS管的三个引脚（G, D, S）之间是否短路，正常情况下，D-S之间应该有一定阻值，G-S和G-D之间是开路的，如果击穿,阻值会变得很小。
- 更换：如果MOS管击穿，必须更换，最好同时检查与它串联的限流电阻（通常是一个几欧姆的小功率电阻），这个电阻也可能烧毁。一定要找到MOS管损坏的原因,否则换上新的会再次击穿。
-
检查升压变压器：
- 断电！拔掉电源。
- 用万用表电阻档分别测量变压器初级（接MOS管一侧）和次级（接灯管一侧）的绕组是否通，如果某个绕组不通或阻值异常，说明变压器内部短路或开路,需要更换。
-
检查PWM芯片：
如果MOS管和变压器都正常，可能是PWM芯片损坏，测量其供电脚（VCC）是否有电压，以及输出脚（DRV）对地是否短路，如果异常,可能需要更换芯片。
灯管老化排查
如果以上元件都正常,那么很可能是灯管老化。
- 隔离测试法：
- 将高压板上所有连接灯管的插头全部拔掉。
- 给高压板上电，观察是否还会“亮一下就灭”。
- 如果不再保护，说明是灯管问题，此时可以逐个插上灯管插头，当插到某根时电视开始保护,那这根灯管就是坏的。
- 如果仍然保护，说明高压板本身仍有短路故障,请返回步骤四继续排查。
上机测试
在确认所有短路故障已排除，且元件已更换后,进行上机测试。
- 先不要急着装回电视外壳。
- 通电开机，观察屏幕是否正常点亮,亮度是否均匀。
- 如果正常，再关机,装回电视。
第五部分：常见元件代换与注意事项
- 保险丝：必须使用同规格、同电流的保险丝,不能直接用铜线代替。
- MOS管：代换时，主要关注耐压值（Vdss）和电流值（Id），以及封装形式（如TO-252、TO-220）,参数等于或大于原型号即可。
- PWM芯片：尽量使用同型号芯片代换，如果找不到，可以查找引脚功能兼容的芯片，但需要修改外围电路的可能性较大,不建议新手尝试。
- 升压变压器：必须使用同型号或参数完全一致的变压器，不同型号的变压器初级匝数、电感量不同,直接代换会导致无法启动或再次损坏MOS管。
- 电容：更换电解电容时，耐压值必须等于或高于原值，容量值可以相近（如220uF/25V可以用220uF/35V或330uF/25V）。
总结与建议
- 从简到繁：维修时先从最简单的保险丝、虚焊查起,再逐步深入到芯片级维修。
- 善用工具：万用表是基础，示波器是利器，有条件的话,一个好的示波器能让你事半功倍。
- 安全第一：任何时候都不要忽略高压的危险性。
- 记录过程：维修过程做好记录，特别是更换元件和测量数据,有助于分析和总结。
- 量力而行：如果对电子电路不熟悉，或者没有维修经验，建议将高压板整体更换（成本约50-150元），或者寻求专业维修人员的帮助,避免造成更大的损失。
希望这份详细的指南能对您有所帮助！祝您维修顺利！
