核心定义
SPWM 是 Sinusoidal Pulse Width Modulation 的缩写，中文全称是正弦脉宽调制。
（图片来源网络，侵删）
它是一种非常核心和常用的电力电子技术,主要用于控制逆变器（将直流电转换为交流电的设备）的输出，其根本目的是：通过高速开关功率器件（如IGBT、MOSFET），将一个固定的直流电压，转换成一个频率和幅值都可调的、非常接近理想正弦波的交流电压。
一个简单的比喻：用“砖块”砌成“曲线”
为了更好地理解SPWM,我们可以用一个生动的比喻：
- 直流电源：你有一堆完全相同、大小固定的“砖块”（代表恒定的直流电压）。
- 目标：你想用这些砖块砌成一堵平滑的、呈正弦波形状的“墙”（代表理想的正弦波交流电）。
- SPWM技术：这就像一个聪明的工匠，他不会把砖块简单地堆砌成锯齿状，而是通过精确地控制每一块砖在特定位置放置的时间长短来模拟曲线的形状。
- 在“墙”的中间（正弦波的峰值附近），他需要“墙”最高，所以他会连续、快速地放置很多砖块（脉冲宽度很宽）。
- 在“墙”的两端（正弦波的过零点附近），他需要“墙”很低，所以他会间歇性地放置很少的砖块（脉冲宽度很窄）。
- 通过这种“有疏有密”地控制砖块的“放置时间”，最终砌出来的“墙”从宏观上看，就是一条平滑的正弦曲线，尽管它实际上是由一个个离散的“砖块”（方波脉冲）组成的。
在这个比喻中：
- 砖块 = 功率器件的开关动作（一个电压脉冲）
- 放置时间的长短 = 脉冲的宽度
- 最终砌成的曲线 = SPWM输出的等效正弦波
SPWM的工作原理
SPWM的核心原理是“比较”，它需要两个关键信号：

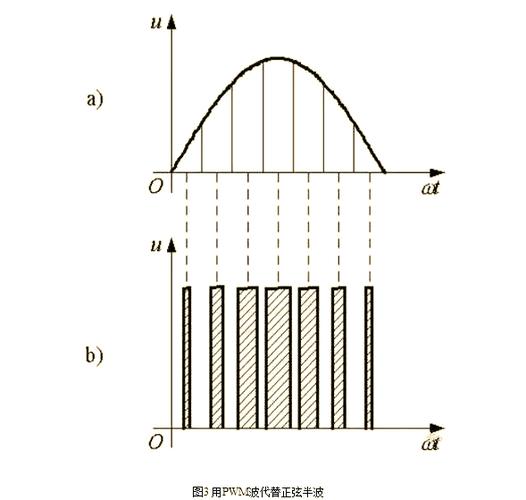

（图片来源网络，侵删）
-
调制波：这是一个标准的正弦波，它的频率就是我们最终希望得到的交流输出频率（例如50Hz或60Hz），这个正弦波的幅值，决定了输出交流电压的幅值。
-
载波：这是一个高频的三角波或锯齿波，它的频率远高于调制波（通常是调制波频率的几十倍甚至上百倍，例如10kHz），这个高频载波的作用，是作为“基准”，用来“切割”调制波。
工作过程如下：
- 比较：将调制波（正弦波）和载波（三角波）输入到一个比较器中。
- 生成PWM信号：比较器会不断地比较两个信号的瞬时电压值。
- 当正弦波电压 > 三角波电压时，比较器输出高电平（5V）。
- 当正弦波电压 < 三角波电压时，比较器输出低电平（例如0V）。
- 驱动功率器件：这个高低电平变化的PWM信号，被用来驱动逆变器中的功率开关管（如IGBT）。
- 高电平 = 开关管导通，输出直流电压。
- 低电平 = 开关管关断，输出0V。
- 形成输出电压：逆变器输出的电压，就是一系列宽度随正弦波规律变化的脉冲方波。
从上图可以直观地看到：

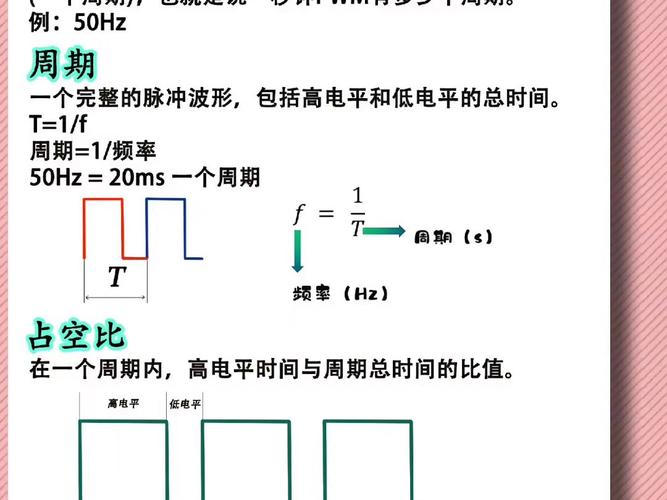

（图片来源网络，侵删）
- 在正弦波的峰值（A点附近），正弦波在大部分时间里都高于三角波，所以生成的脉冲非常宽。
- 在正弦波的过零点（B点附近），正弦波只有在很短的时间内高于三角波，所以生成的脉冲非常窄。
- 这一系列“宽-窄-宽”变化的脉冲，在经过一个低通滤波器（通常是电感和电容组成的LC滤波电路）后，高频成分被滤除，剩下的就是一个平滑的、与调制波同频的正弦波电压。
SPWM的主要优点
SPWM之所以成为逆变器的控制标准,是因为它具备以下显著优点：
- 输出波形质量高：能够生成非常接近理想正弦波的电压/电流波形，谐波含量小，对电网和用电设备的干扰小。
- 动态响应快：通过改变调制波的频率和幅值，可以实时、平滑地调节输出交流电的频率和电压，控制非常灵活。
- 技术成熟，实现简单：其原理清晰，可以通过模拟电路或数字微控制器（如DSP、FPGA）轻松实现，是目前应用最广泛的PWM技术之一。
- 效率高：功率器件工作在开关状态，损耗小，因此整个逆变器的效率较高。
SPWM的应用领域
SPWM技术是现代电力电子的基石,应用极其广泛：
- 变频器：用于交流电机的调速，是工业自动化领域的核心设备。
- 不间断电源：在市电中断时，将电池的直流电逆变成稳定的220V交流电，为计算机、服务器等设备供电。
- 并网逆变器：在太阳能光伏发电系统中，将太阳能电池板产生的直流电逆变成与电网同频同相的正弦交流电，并输入电网。
- 电动汽车：控制驱动电机，实现车辆的加速、减速和倒车；同时用于车载充电器。
- 变频空调、冰箱：通过调节压缩机的转速来精确控制温度，节能高效。
- 不间断电源、感应加热、有源电力滤波器等。
SPWM控制技术，本质上是一种用高频方波脉冲的宽度变化来等效出低频正弦波的调制方法，它通过比较一个低频正弦波（调制波）和一个高频三角波（载波），生成控制信号，驱动功率开关管，最终经过滤波得到高质量的交流电，这项技术是实现现代交流调速、新能源并网和各种高品质电源供应的关键核心技术。
