第一部分：维修前的准备与安全须知
在开始任何维修工作之前,安全是第一位的。

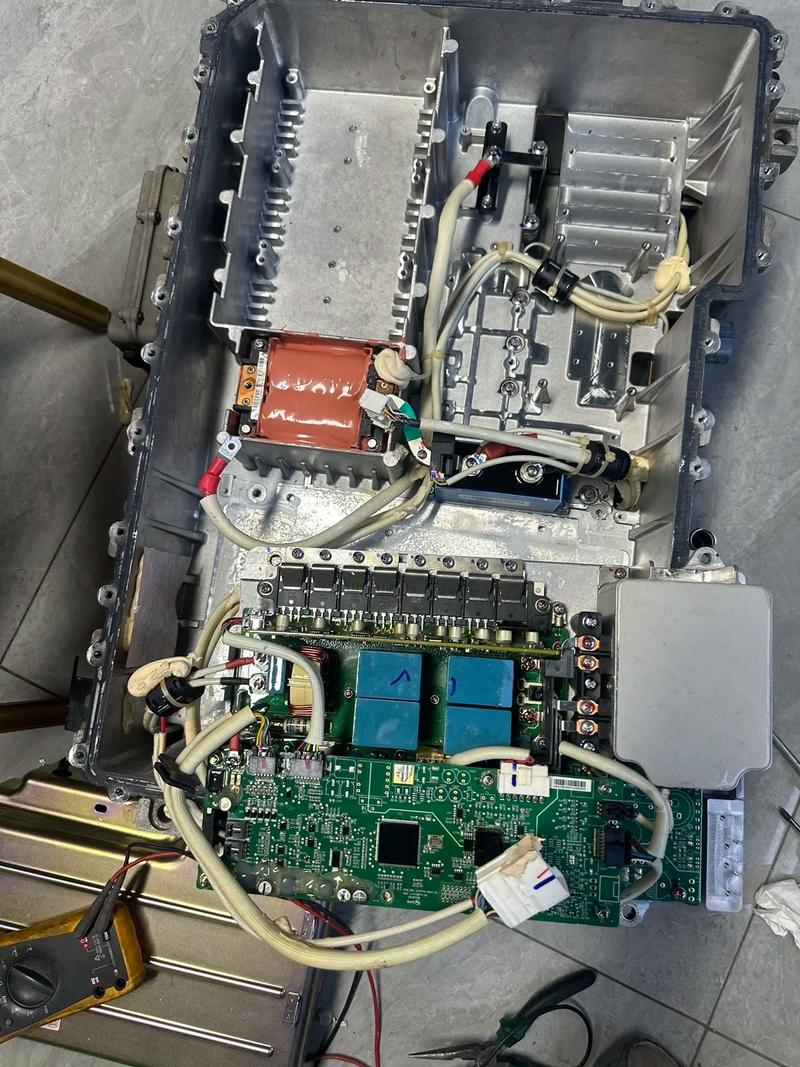

（图片来源网络，侵删）
- 断开电源！ 这是最重要的一步，务必将充电机从交流电源插座上拔下,并断开与所有蓄电池的连接。
- 个人防护装备：
- 绝缘手套： 防止触电。
- 护目镜： 在操作电容或检查高压部分时,防止电弧或元件爆溅伤眼。
- 防静电手环： 在操作精密电路板（如主板、控制板）时,防止静电损坏元器件。
- 工具准备：
- 万用表： 必备工具，用于测量电压、电阻、通断。
- 螺丝刀套装： 包括十字和一字,以及可能需要的内六角扳手。
- 电烙铁和焊锡丝： 用于更换元器件。
- 吸锡器/吸锡线： 用于拆卸元器件。
- 示波器（高级）： 用于分析控制信号波形,判断电路工作状态。
- 图纸和资料： 尽可能找到该型号充电机的电路图和用户手册。
第二部分：故障诊断的基本流程（“望、闻、问、切”）
遵循科学的流程，可以事半功倍,避免盲目操作。
第一步：问诊与观察
- 询问用户： 了解故障发生的过程，是突然完全没反应，还是充电速度变慢,或是出现错误代码？
- 外部检查（望）：
- 外观： 检查外壳是否有破损、烧焦、变形的痕迹。
- 风扇： 检查散热风扇是否转动,有无异响。
- 显示屏： 开机后显示屏是否有任何显示（哪怕是乱码或亮一下就灭）？
- 指示灯： 电源指示灯、充电状态指示灯等是否正常亮起？
- 线缆与插头： 检查输入/输出线缆是否有破损、老化,插头是否松动。
第二步：初步通电测试
⚠️ 警告： 此步骤需非常小心，建议在充电机旁放置灭火设备,并有人看管。
-
空载通电测试： 在不连接蓄电池的情况下,将充电机接通电源。
- 现象A： 指示灯全不亮，风扇不转，内部无任何声音。
- 可能原因： 保险丝熔断、电源开关损坏、电源模块（变压器、整流桥）故障。
- 现象B： 电源指示灯亮，但风扇不转，显示屏不亮。
- 可能原因： 主板供电异常、风扇本身损坏或风扇驱动电路故障。
- 现象C： 电源和风扇都正常，显示屏亮起，但无法启动充电（提示无负载或故障代码）。
- 可能原因： 控制板软件问题、电压检测电路故障。
- 现象A： 指示灯全不亮，风扇不转，内部无任何声音。
-
模拟负载测试（谨慎进行）： 如果空载测试正常，可以尝试连接一个等效负载（如大功率水泥电阻）来测试输出电压是否正常。注意： 此操作可能产生高热,务必在专业人员指导下进行。

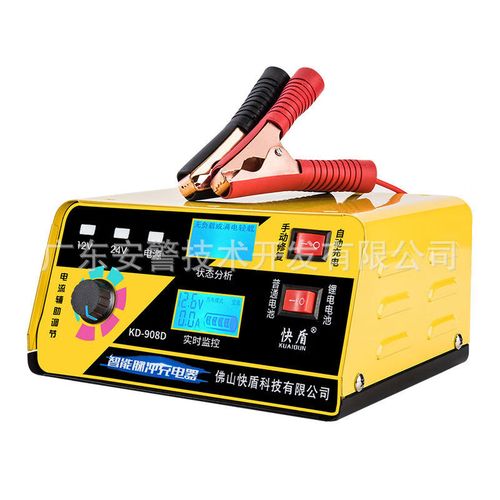

（图片来源网络，侵删）
第三部分：常见故障与具体维修方法
根据初步判断,深入到具体电路进行排查。
故障1：完全无反应，指示灯不亮
这是最典型的“电源问题”。
-
检查保险丝：
- 操作： 打开机壳，找到位于交流输入端的保险丝（通常是一个玻璃管或陶瓷管）。
- 测量： 使用万用表的“通断档”或“电阻档”进行测量，如果蜂鸣器不响或电阻为无穷大,说明保险丝已熔断。
- 处理： 切勿直接更换更大安培值的保险丝！ 保险丝熔断是结果，不是原因，必须先找出导致熔断的故障点（如整流桥击穿、滤波电容短路、后续电路有短路等）,修复后再更换同规格的保险丝。
-
检查电源开关：

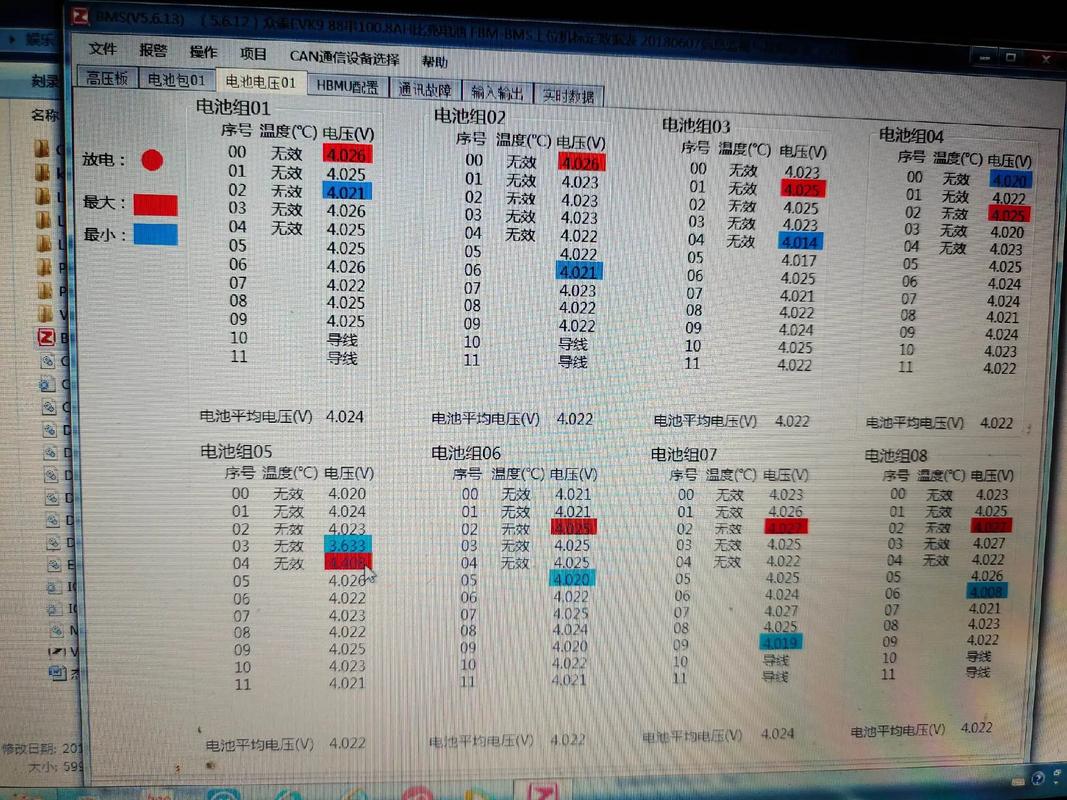

（图片来源网络，侵删）- 测量： 使用万用表测量开关的通断状态，在按下开关时，两端应导通；松开时应断开，如果始终不通,则开关已损坏。
-
检查电源输入电路：
- 检查压敏电阻： 压敏电阻在电压过高时会击穿短路，从而烧毁保险丝，检查其是否发黑、炸裂，测量其电阻，正常应为无穷大，若阻值很小,则已损坏。
- 检查整流桥： 使用万用表二极管档，测量整流桥的四个二极管，每个二极管都应具有单向导电性，如果发现任何二极管短路或开路,整流桥就需更换。
- 检查滤波电容： 检查输入端的电解电容是否有鼓包、漏液现象，用万用表电阻档测量其充放电情况，如果短路或严重漏电,也需要更换。
故障2：有显示，但无法充电或输出电压异常
这通常是“控制或功率输出”问题。
-
检查风扇：
- 如果充电机设计为“先启动风扇，后充电”,风扇不转会导致无法充电。
- 测量： 直接给风扇供电（使用匹配的直流电压），看是否转动，如果转动，则检查风扇驱动电路（通常是一个三极管或驱动IC）；如果不转,则风扇本身损坏。
-
检查电压/电流检测电路：
- 智能充电机通过检测输出端的电压和电流来判断蓄电池状态。
- 操作： 找到连接到输出端子的“霍尔电流传感器”或“电流取样电阻”，使用万用表测量其输出端的电压，正常情况下，这个电压会随着负载变化而变化，如果电压始终为0或异常，可能是传感器或取样电阻损坏,或者相关的运放电路故障。
-
检查主控MCU/单片机：
- 操作： 这是充电机的“大脑”，如果MCU本身或其外围电路（如晶振、复位电路）损坏，会导致其无法发出正确的PWM（脉冲宽度调制）信号来驱动功率模块。
- 测量： 测量MCU的供电电压是否正常（通常是+5V或+3.3V），使用示波器观察其晶振是否起振,检查复位引脚的电平是否正常。
-
检查功率输出模块：
- 这是充电机的“肌肉”,负责将处理后的电能输出给蓄电池。
- 常见元件：
- MOSFET/IGBT： 作为开关管，是易损件，用万用表二极管档测量其三个引脚,判断是否击穿短路。
- PWM驱动电路： 检查驱动MOSFET/IGBT的IC或光耦是否工作正常,是否有正确的驱动信号输入。
- 变压器/电感： 检查是否有匝间短路，可通过测量其初级和次级线圈电阻来判断（通常阻值很小，若有异常增大则为开路）。
故障3：充电过程异常（如：充不满、过热、频繁启停）
这通常是“软件算法”或“散热”问题。
-
检查温度传感器：
- 智能充电机内置温度传感器（通常是热敏电阻），用于监测内部温度，当温度过高时，充电机会启动保护,降低充电电流或停止充电。
- 操作： 找到温度传感器，用加热工具（如吹风机）对其加热，同时用万用表测量其电阻值，热敏电阻的阻值会随温度变化而变化（NTC型是负温度系数，温度越高，阻值越小），如果阻值无变化或变化异常,传感器可能损坏。
-
检查软件/固件：
- 对于一些高端充电机,可能是固件程序错乱或损坏。
- 操作： 查看是否有固件升级或恢复出厂设置的接口和方法，尝试恢复出厂设置,看是否能解决问题。
-
检查散热系统：
- 清洁风扇： 风扇被灰尘堵塞会导致散热不良。
- 清理风道： 检查机箱内部的散热片和风道是否被灰尘堵塞,影响空气流通。
第四部分：总结与建议
- 从简到繁： 始终从最简单、最可能的原因开始排查（如保险丝、开关）,逐步深入到复杂的控制电路。
- 先电源，后负载： 几乎所有电子设备都遵循“先有电源，后工作”的原则，电源部分是故障的高发区,也是检修的起点。
- 理论联系实际： 维修不能只靠“猜”和“换”，理解电路的工作原理，才能准确定位故障点，知道PWM信号控制着功率管的开关,才能用示波器去测量它。
- 记录与总结： 每次维修后，记录故障现象、排查过程和最终解决方案，这不仅能加深理解,还能形成自己的维修知识库。
- 何时放弃： 如果您对高压电路不熟悉，或者找不到电路图，或者问题涉及到多层贴片元件的复杂BGA芯片，建议寻求专业维修人员的帮助，或者直接更换整机,人身安全和设备安全永远是第一位的。
希望这份详细的指南能对您有所帮助！祝您维修顺利！
