⚠️ 安全第一！重要提醒！

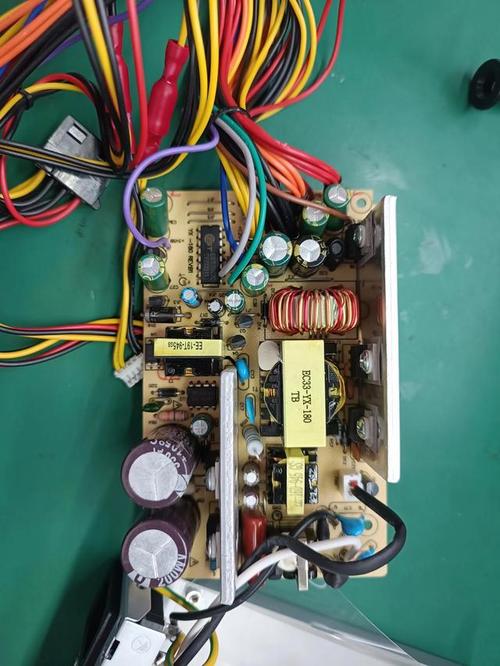

开关电源内部存在高压，即使断电后，大容量的滤波电容（Primary Side Capacitor）中仍然储存着足以致命的高压电，在开始任何操作前，请务必确保你具备电子维修基础知识，并了解如何安全操作。
（图片来源网络，侵删）
- 断电后放电：在测量或接触任何元件之前，必须用大功率电阻（例如1kΩ/5W）对高压电容进行充分放电。
- 隔离变压器：强烈建议使用隔离变压器进行维修，它可以切断设备与市火线的直接连接,降低触电风险。
- 使用绝缘工具：使用带绝缘手柄的螺丝刀和镊子。
- 单手操作：测量高压时，尽量用单手操作，另一手不碰触任何金属部分,以形成回路。
维修思路：从外到内，从简到繁
我们将整个维修过程分为几个步骤：
第一步：外部检查与初步测量
-
目视检查：
- 保险丝：拔掉电源，拆开外壳，首先检查交流输入端的保险丝是否熔断，如果保险丝发黑或熔断,说明初级电路存在严重短路。
- 元件外观：仔细观察电路板上的元件，特别是电容、电阻、二极管、功率管等，看是否有明显的烧焦、鼓包、裂痕或虚焊的痕迹。
-
测量输出端电压：
- 连接假负载：为了判断是电源空载保护还是真的无输出，建议在5V输出端接一个假负载（例如一个5V/10W的汽车灯泡，或一个5Ω/10W的大功率电阻）。
- 通电测量：通电后，用万用表直流电压档测量5V输出端。
- 电压为0V：进入下一步排查。
- 电压有微小波动（如0.xV）：说明PWM芯片已经启动，可能在初级或反馈回路,但功率不足或负载过重。
- 电压瞬间跳起又消失：很可能是保护电路启动了。
第二步：初级电路（高压侧）检查

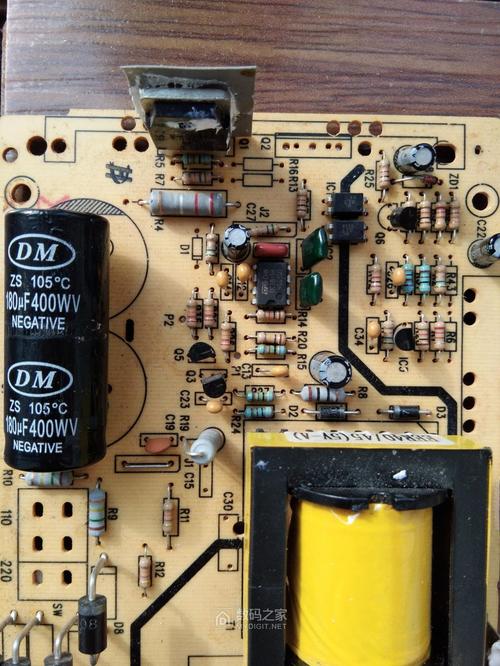

如果5V输出为0V，问题通常出在初级电路，初级电路的作用是将220V交流电转换成高压直流电，再通过开关管（如MOSFET）斩波成高频交流电。
（图片来源网络，侵删）
-
测量大滤波电容（Primary Bulk Capacitor）电压：
- 这是关键测试点，正常情况下，在通电后，这个电容两端的直流电压应该在 300V~320V 之间（220V交流电压经过整流桥后的峰值）。
- 电压为0V：
- 检查交流输入回路，如保险丝是否熔断、电源开关是否损坏、整流桥是否开路。
- 如果保险丝熔断，切勿直接更换！ 必须找到保险丝熔断的原因（通常是后续元件短路），否则换上新的保险丝会再次熔断,甚至引发更严重的故障。
- 电压远低于300V（如100多V）：说明交流输入电压偏低或整流桥有二极管损坏（变成半波整流）。
- 电压正常（约300V）：说明初级供电正常,问题可能出在开关管或其控制电路。
-
检查开关管（MOSFET/三极管）：
- 开关管是核心易损件,也是最常见的故障点之一。
- 静态测量：断电后，用万用表二极管档测量开关管D-S极（或C-E极）之间是否短路，如果短路,需要更换。
- 动态测量：初级电压正常但无输出，很有可能是开关管没有工作（栅极无驱动信号）或已损坏（开路）。
第三步：PWM控制器与反馈电路检查
如果初级电压正常，开关管也完好，那么问题很可能出在控制电路，这部分负责驱动开关管，并根据负载情况调整其开关频率和占空比,以稳定输出电压。
-
检查PWM控制器（如UC384X, TL494等）：
（图片来源网络，侵删）- 供电脚（VCC/VDD）：PWM芯片需要工作电压才能启动，这个电压通常由一个叫做辅助绕组（Auxiliary Winding）的线圈提供，通过一个整流二极管和滤波电容后，为芯片供电，正常工作时，这个电压应该在 12V~20V 之间。
- 测量VCC电压：
- VCC电压为0V：说明辅助供电回路有问题，检查辅助绕组的整流二极管是否开路、滤波电容是否失效、以及启动电阻是否开路。
- VCC电压不稳定或偏低：可能是启动电阻阻值变大，或滤波电容失效（容量减小，ESR增大）。
- 测量输出脚（Output/Gate Drive）：在VCC电压正常的情况下，用示波器测量PWM芯片的输出脚（通常是图腾柱输出），应该能看到周期性的方波脉冲，如果没有脉冲,说明PWM芯片本身损坏或其保护电路被触发。
-
检查反馈电路（光耦）：
- 反馈电路是稳定输出电压的关键，它是一个“眼睛”，时刻监测着5V输出的变化，并告诉PWM芯片“太低了”或“太高了”。
- 原理：当5V输出电压降低时，TL431基准源导通，导致光耦（PC817等）内的发光二极管电流增大，光敏三极管导通程度加深，从PWM芯片的反馈脚（如FB/COMP）拉走的电流减小，PWM芯片会增大输出脉冲的占空比，从而提升5V输出,反之亦然。
- 检查方法：
- 测量光耦：断电后，用万用表二极管档分别测量光耦的输入端（1,2脚）和输出端（3,4脚），输入端应像一个普通二极管，输出端C-E之间不应短路。
- 关键点电压测量：通电后（注意安全！），测量以下关键点电压：
- TL431的参考端：正常工作时，TL431的阴极电压应稳定在 5V 左右，如果这个电压不对,说明分压电阻有问题。
- 光耦输入端：TL431阴极电压正常，那么光耦输入端的二极管应该有正向压降（约1V左右），如果电压为0或过高,检查连接线路。
- 光耦输出端：光耦的3脚（发射极）通常接地，4脚（集电极）通过一个电阻连接到PWM芯片的反馈脚，正常工作时，4脚电压会随着5V输出变化而变化，如果5V输出为0V，4脚电压会很高（接近VCC电压）。
第四步：次级整流滤波电路检查
虽然初级电路问题更常见,但也不能完全排除次级的问题。
-
检查整流二极管/同步整流MOSFET：
- 次级5V输出端的整流二极管（或肖特基二极管）是易损件,可能因电流过大或电压尖峰而击穿短路。
- 测量方法：断电后,用万用表二极管档测量该二极管是否短路或开路。
-
检查输出滤波电容：
- 滤波电容失效（尤其是ESR增大）会导致输出电压带载能力差，纹波增大,甚至在空载时也无法正常建立电压。
- 测量方法：用万用表电容档测量其容量是否与标称值相符，如果手头有ESR表，可以直接测量其等效串联电阻，如果ESR值远大于正常值,则需要更换。
总结与常见故障点
| 故障现象 | 可能的故障点 | 检查方法 |
|---|---|---|
| 保险丝熔断 | 整流桥短路 主滤波电容短路 开关管短路 市电输入有短路 |
用万用表电阻档测量上述元件是否击穿短路。 |
| 主滤波电容无300V电压 | 保险丝熔断 电源开关损坏 整流桥开路 市电无输入 |
检查交流输入回路。 |
| 主滤波电容电压正常，但无5V输出 | 开关管损坏（开路） PWM控制器无VCC供电 PWM控制器损坏 启动电阻开路 反馈电路故障（光耦、TL431） |
测量开关管G极有无驱动脉冲 测量PWM芯片VCC脚电压 检查光耦和TL431工作状态 |
| 5V输出电压低或带载能力差 | 次级整流二极管正向压降增大 输出滤波电容失效（ESR大） 辅助供电电压偏低 负载过重 |
测量二极管压降 更换输出电容试试 测量PWM芯片VCC电压 断开负载，看电压是否恢复正常 |
维修是一个逻辑推理和验证的过程，按照这个流程，从后往前或从前往后，一步步测量和排除，通常都能找到问题所在,祝你维修顺利！
