核心地位与重要性
在开始技术细节之前,必须理解通信电源系统的极端重要性：

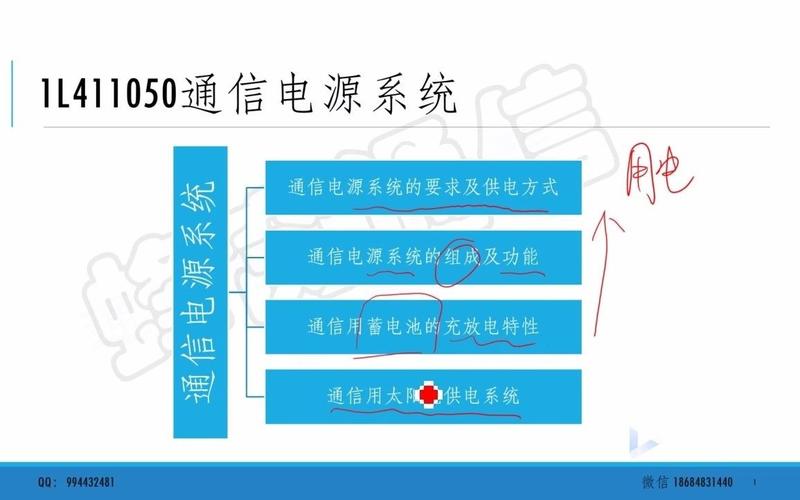

（图片来源网络，侵删）
- 基础保障：所有通信设备（如基站、交换机、路由器、服务器）都需要稳定、纯净、不间断的直流电，一旦电源系统故障，整个通信网络将陷入瘫痪，导致服务中断。
- 安全生命线：在应急通信、公共安全、医疗通信等关键领域，电源系统的可靠性直接关系到生命财产安全。
- 成本核心：电源系统是通信网络中能耗的主要部分（通常占基站总能耗的30%-50%），其效率和运维成本直接影响运营商的总体拥有成本。
- 绿色环保：随着“双碳”目标的提出，电源系统的节能降耗技术成为行业发展的关键方向。
系统构成：从市电到设备端的完整链路
一个典型的通信电源系统通常由以下几个核心部分组成,形成一个完整的能量链路：
-
高压引入与配电系统
- 作用：从城市电网高压（如10kV）引入电能，并降压至通信机房可用的低压（如380V/220V AC）。
- 主要设备：高压开关柜、变压器、低压配电屏（市电输入）。
- 技术要求：高可靠性、防雷击、防过压、具备双路市电自动切换功能（A/B路），确保一路故障时另一路能无缝接管。
-
备用发电系统
- 作用：在市电长时间中断时，作为备用能源，为整个系统供电。
- 主要设备：柴油发电机组、燃气轮机发电机组。
- 技术要求：快速启动（通常要求<15秒）、燃油效率高、低噪音、低排放，并配备自动切换和监控功能。
-
整流与变换系统（核心部分）

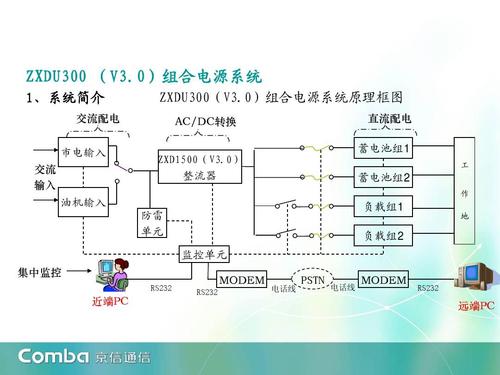

（图片来源网络，侵删）- 作用：将高压交流电转换为通信设备所需的稳定、纯净的直流电（如-48V DC）。
- 主要设备：高频开关电源，这是现代通信电源的核心。
- AC/DC整流模块：系统中的“心脏”，负责将交流电转换为直流电，通常由多个模块并联，实现N+1冗余备份，单个模块故障不影响系统工作。
- 直流配电单元：将整流模块输出的直流电分配给各个负载设备（如基站主设备、传输设备），并提供熔断或断路器保护。
- 技术要求：高效率（gt;96%）、高功率密度（模块小型化）、宽输入电压范围、智能化管理。
-
储能系统（电池组）
- 作用：
- 储能：在市电正常时，由整流模块为其充电。
- 备用：在市电中断时，由电池组向负载供电，为启动备用发电机或进行故障处理提供宝贵时间。
- 滤波：吸收直流母线上的纹波，使输出电压更平滑。
- 主要设备：阀控式密封铅酸蓄电池 和 锂离子电池。
- 技术要求：长循环寿命、高可靠性、低内阻、良好的宽温性能。
- 作用：
-
监控系统
- 作用：对整个电源系统进行实时监控、管理和告警，实现“遥测、遥信、遥控”。
- 主要设备：电源系统监控单元、集中监控平台。
- ：
- 遥测：电压、电流、功率、频率、温度、电池容量等。
- 遥信：开关状态、模块工作/故障状态、市电/油机状态等。
- 遥控：开关分合闸、模块开关机、均浮充切换等。
- 技术要求：智能化、网络化、可视化，能远程诊断和升级，并支持与上层网管系统（如电信综合网管）对接。
核心技术详解
高频开关电源技术
这是通信电源的基石,其技术演进代表了行业的发展方向。
- 拓扑结构：
- 硬开关PWM技术：早期主流技术，技术成熟，但开关损耗较大，效率提升遇到瓶颈。
- 软开关技术：如ZVS（零电压开关）、ZCS（零电流开关），通过在开关管开通或关断前使其电压或电流降为零，极大降低了开关损耗，是提升效率到96%以上的关键技术。
- LLC谐振拓扑：目前在高端模块中应用广泛，在特定负载范围内可以实现软开关，效率极高（>98%），且电磁兼容性更好。
- 数字控制技术：
- 用数字信号处理器取代传统的模拟控制电路。
- 优势：控制算法更灵活（如可以实现更精确的均流、更智能的电池管理）、抗干扰能力强、易于实现复杂功能（如远程通信、故障诊断）、系统升级方便。
- 功率器件：
- 从GTR、IGBT发展到现在的SiC（碳化硅）和GaN（氮化镓）等第三代半导体材料。
- SiC/GaN优势：开关频率更高、导通电阻更小、耐压更高、耐温更高，这使得电源模块可以做得更小、更轻、效率更高，是未来电源技术的重要发展方向。
电池技术
电池是电源系统的“最后一道防线”，其技术也在不断革新。
（图片来源网络，侵删）
- 阀控式密封铅酸蓄电池：
- 优点：技术成熟、成本低、可靠性高、对充放电管理要求相对较低。
- 缺点：能量密度低、体积大、重量重、寿命相对较短（尤其对温度敏感）、含有重金属（环保问题）。
- 锂离子电池：
- 优点：能量密度高（体积小、重量轻）、循环寿命长（可达铅酸的2-3倍）、宽温性能好、支持快速充电、无重金属污染。
- 缺点：初始成本高、对充放电管理要求苛刻（需要BMS电池管理系统，防止过充过放）、安全性问题（需通过严格的安全设计）。
- 应用趋势：在新建基站、数据中心、户外一体化站点中，锂电池正在快速替代铅酸电池，成为主流选择。
监控与管理技术
- 智能化：电源系统能够自我诊断、预测性维护，通过分析电池的内阻、电压等参数，提前预测电池寿命和潜在故障。
- 云化与大数据：通过云平台，对分布在全国各地的电源设备进行集中监控、数据分析和优化，利用大数据分析，可以精准预测能耗、优化运行策略、降低运维成本。
- AI赋能：利用人工智能算法，对海量的运行数据进行分析，实现故障的智能诊断、根因分析和自动派单，大幅提升运维效率。
发展趋势与未来方向
-
高效化与绿色化：
- 目标：追求极致的转换效率（如从AC到DC端的全链路效率>95%）。
- 路径：采用SiC/GaN等新型功率器件、优化拓扑结构（如LLC）、提升系统散热设计。
-
高功率密度与小型化：
- 目标：在更小的空间内容纳更大的功率输出。
- 路径：提高开关频率、采用高集成度的功率器件、优化散热技术（如液冷）。
-
智能化与数字化：
- 目标：从“被动运维”转向“主动预测性维护”。
- 路径：深度融合AI、大数据、物联网技术，构建“数字孪生”电源系统。
-
锂电化与梯次利用：
- 目标：提升能源系统的灵活性和经济性。
- 路径：锂电池在通信领域的全面普及；退役的通信动力电池经过检测、重组后，可用于对能量密度和寿命要求更低的场景（如储能电站、家庭储能），实现全生命周期管理。
-
高压直流与直流微网：
- 背景：数据中心和通信设备内部也是直流供电，传统AC-DC-DC转换存在多次能量损失。
- 方向：在数据中心和通信机房内部署240V、380V甚至更高电压的直流供电系统，减少转换环节，提升整体效率，构建包含光伏、储能、柴发和负载的直流微网，实现能源的本地化、高效化管理和利用。
-
融合与一体化：
- 目标：减少设备占地面积，降低系统复杂性。
- 方向：将电源、电池、空调、监控等系统融合在一个机柜或方舱内，形成一体化解决方案，尤其适用于5G宏站、边缘计算站点等场景。
通信电源设备系统技术是一个多学科交叉、高度工程化的领域，它的发展始终围绕着可靠性、效率、智能化、小型化这几个核心目标，从传统的铅酸电池和相控电源，到今天以高频开关电源、锂电池和智能云监控为代表的新一代系统，通信电源技术正与5G、物联网、人工智能等前沿技术深度融合，向着更高效、更智能、更绿色的方向不断演进，为构建未来万物互联的数字世界提供着坚实可靠的能源基石。
