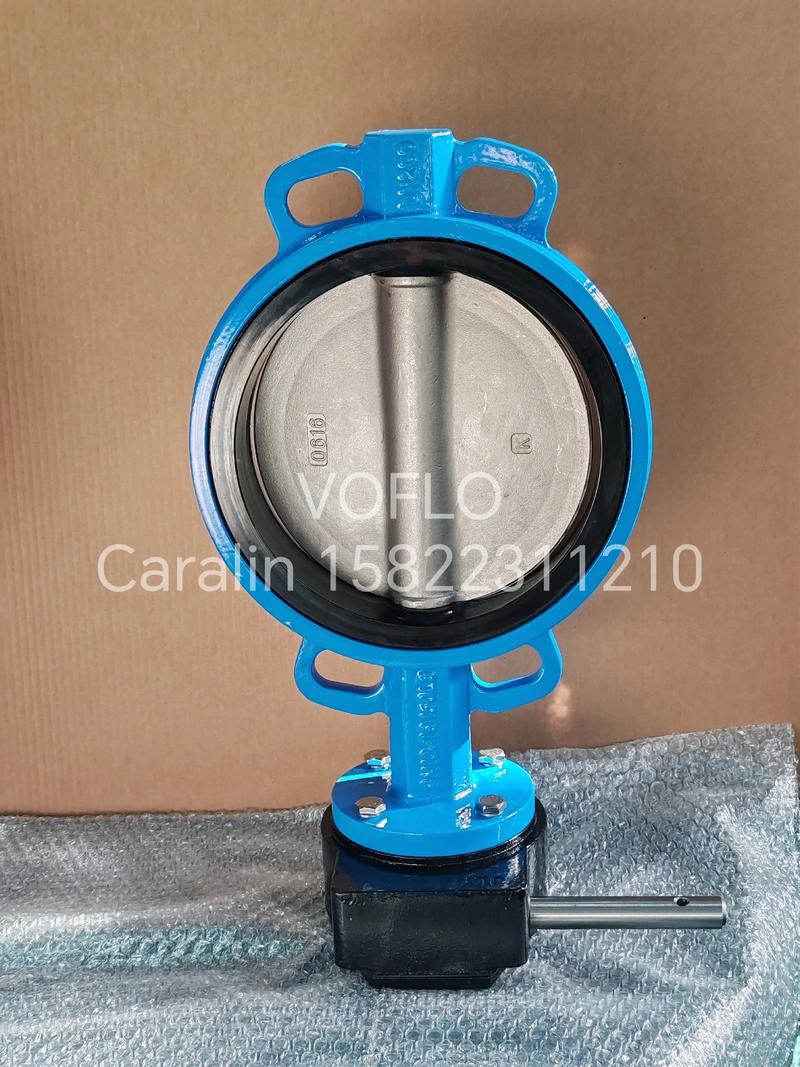

“中线蝶阀”（Wafer Butterfly Valve）是其结构最常见、应用最广泛的一种类型，其核心特点是阀杆轴线与阀体通道轴线以及蝶板密封面轴线重合，这构成了“中线”结构。
（图片来源网络，侵删）
下面我们从整体到局部,详细拆解其结构组成和工作原理。
核心定义与工作原理
中线蝶阀是一种通过旋转蝶板来控制流体通断或流量的阀门，当蝶板旋转90度时，阀座完全密封，通道关闭；当蝶板旋转到0度时，通道完全打开。
工作原理： 中线蝶阀的密封原理依赖于管道介质的压力，当阀门关闭时，介质压力会作用在蝶板的背面，将蝶板推向阀座，产生巨大的密封比压，从而实现可靠的密封，这种“介质自身压力助密封”的特性是其结构设计的精髓。
主要结构部件详解

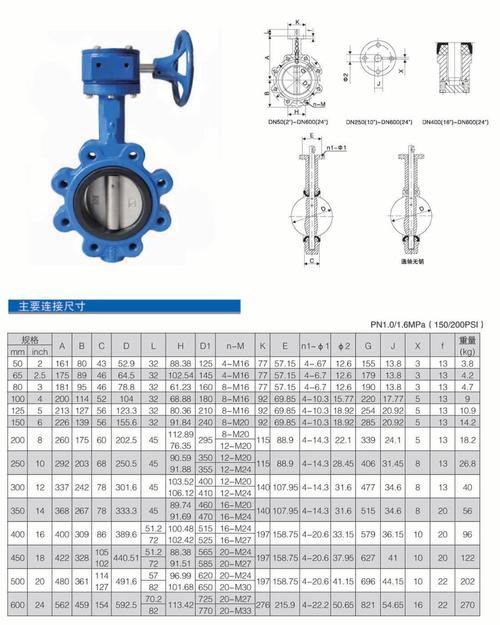

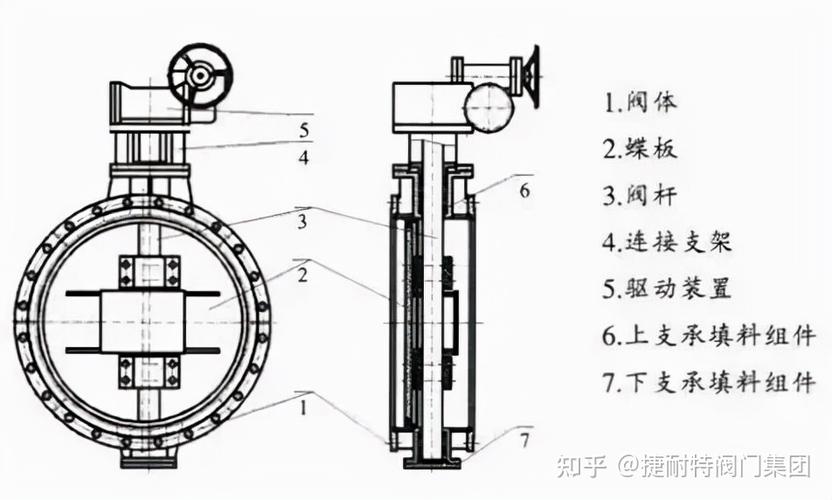

一个典型的中线蝶阀主要由以下几个部分组成：
（图片来源网络，侵删）
阀体
阀体是阀门的主要承压部件,也是所有其他零件的安装基础。
- 结构特点：
- 通常采用铸造工艺,材料包括铸铁（如WCB, ductile iron）、不锈钢（如CF8, CF8M, 316）、双相钢等。
- 通道呈圆形,流体阻力小，流道平整。
- 结构紧凑,重量轻，相比闸阀、球阀等更节省空间和材料。
- 连接方式：
- 对夹式：最常见的形式，用螺栓穿过阀体两端的通孔，将阀门“夹”在两片管道法兰之间，这是“中线蝶阀”通常指代的类型。
- 法兰式：阀体两端带有凸缘，通过螺栓与管道法兰连接，密封面更宽，适用于更高压力或更严苛的工况。
蝶板
蝶板是用于截断或调节流体的圆形盘状部件。
- 结构特点：
- 通常为整体铸造,内部有加强筋以提高强度。
- 根据介质流向,分为中心板和偏心板（中线蝶阀通常指中心板）。
- 表面可能做防腐涂层或衬里处理。
- 关键点：蝶板的直径略小于阀体内径，以确保蝶板在旋转过程中不会与阀体内壁产生摩擦。
阀杆
阀杆是传递扭矩和操作力的关键部件。
- 结构特点：
- 上阀杆：与执行器（手柄、蜗轮蜗杆或气动/电动执行器）连接。
- 下阀杆：通过销钉或键与蝶板连接，带动蝶板旋转。
- 国外品牌非常注重阀杆的可靠性,常用防阀杆吹出设计，如采用T形螺纹、倒牙或设置防松螺母，防止在高压下阀杆被介质压力推出。
- 阀杆与阀体之间设有阀杆密封，防止介质外泄。
阀座 / 密封圈
这是中线蝶阀最核心的部件,直接决定了阀门的密封性能和使用寿命。
（图片来源网络，侵删）
- 结构特点：
- 位置：安装在阀体内壁，环绕着通道。
- 材料：根据工况选择，常见的有：
- 橡胶：EPDM（耐水蒸汽）、NBR（耐油）、FKM/Viton（耐酸碱）、PTFE（耐温耐腐蚀），这是中线蝶阀最主流的密封材料。
- 塑料/聚合物：如 PTFE, PEEK。
- 金属：如不锈钢，用于高温、高压或磨损严重的工况。
- 安装方式：
- 阀座压入式：将橡胶阀圈用液压机压入阀体加工好的沟槽中，这是最常见的方式，成本较低。
- 全包式/整体式阀座：将阀座材料（如PTFE）均匀地包覆在蝶板和阀体的密封面上，形成一个连续的密封面，这种方式密封性更好，更均匀，寿命更长，但成本也更高，常见于高端品牌和严苛工况。
阀杆密封
用于防止介质沿阀杆向外泄漏。
- 结构特点：
- 通常采用多层V型填料（如柔性石墨、PTFE）或O型圈组合。
- 通过压紧填料压盖来调整密封的松紧度,平衡密封性和操作扭矩。
- 一些高端品牌采用PTFE波纹管密封，可以实现零泄漏，但成本和摩擦力都更高。
传动装置
用于操作阀门开关的机构。
- 手柄：用于手动操作，结构简单，成本低。
- 蜗轮蜗杆：提供自锁功能，可以手动操作，也可以通过驱动头连接执行器，操作省力，定位准确。
- 驱动头：连接手柄/蜗轮蜗杆和气动/电动执行器的过渡部件。
- 执行器：
- 气动执行器：压缩空气驱动，开关速度快，适用于自动化控制。
- 电动执行器：电机驱动，可精确控制开度，适用于需要调节流量的场合。
国外品牌中线蝶阀的结构特点与优势
国外知名品牌（如美国的ASCO、CIRCOR，日本的KITZ，加拿大的Velan等）的中线蝶阀在结构上通常具有以下特点：
- 精密的加工与公差控制：阀体和蝶板的加工精度非常高，确保蝶板在阀体内旋转自如，无卡滞，密封面均匀贴合。
- 高性能的密封材料：广泛采用进口品牌（如Trelleborg, Garlock, Saint-Gobain）的弹性体材料，其耐温、耐腐蚀、抗老化性能更优，保证了密封的长期可靠性。
- 可靠的阀杆设计：阀杆材质通常为不锈钢（如17-4PH, 316），经过调质处理，强度高，防阀杆吹出设计非常成熟，安全系数高。
- 模块化设计：传动部件（手柄、蜗轮、执行器）通常采用模块化设计，可以方便地进行更换或升级，维护成本更低。
- 多样化的阀座选择：提供多种材质和结构的阀座（如全包式PTFE），以满足从低压水到高温、强腐蚀性介质的各种严苛工况。
- 严格的质量认证：产品普遍通过API 609、DIN、ISO等国际标准认证，质量稳定，性能有保障。
国外品牌中线蝶阀的结构可以概括为：
以“阀体-蝶板-阀座”为核心，通过阀杆连接传动装置，利用介质压力将蝶板推向阀座实现密封，其结构特点是紧凑、轻便、成本低，且密封性能随介质压力升高而增强。
它广泛应用于给排水、暖通空调、化工、电力、水处理等行业的低压、中温工况，是现代流体控制系统中不可或缺的基础元件，选择国外品牌，主要是为了获得更长的使用寿命、更高的可靠性和在严苛工况下的稳定性能。
